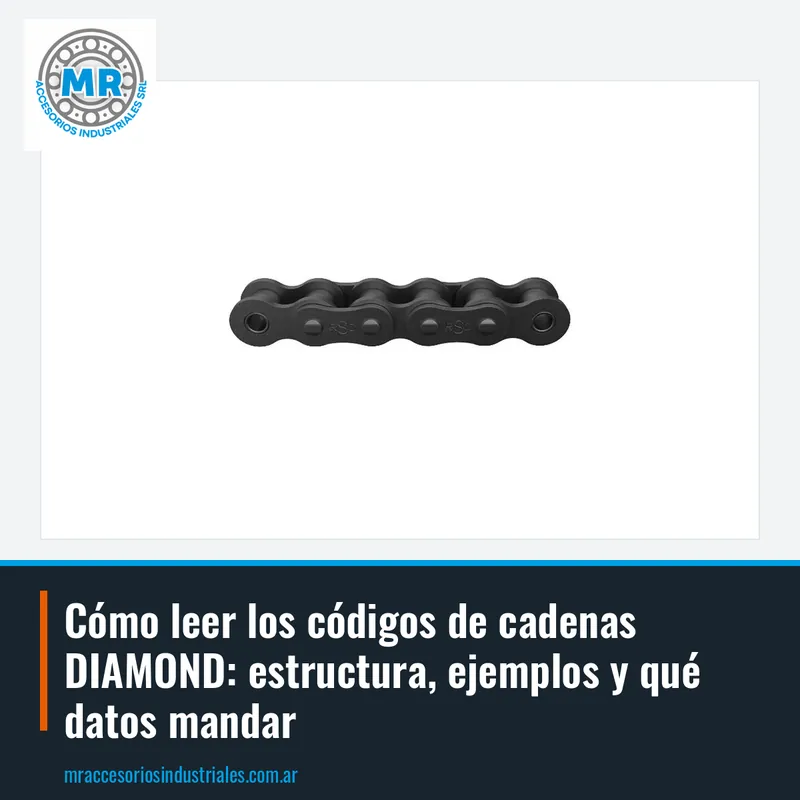

Cómo leer los códigos de cadenas DIAMOND: estructura, ejemplos y qué datos mandar

Saber leer los códigos de cadenas DIAMOND es lo que separa un pedido que se resuelve en un mensaje de uno que se llena de consultas. El código resume qué tipo de cadena es y, en las cadenas de rodillos, apunta al paso. Con la designación completa, en MR Accesorios Industriales, Buenos Aires, Argentina, cotizamos la cadena exacta sin adivinar. En esta nota repasamos cómo se arma, con ejemplos reales de lo que comercializamos.

Las cadenas DIAMOND que comercializamos y distribuimos se agrupan en dos tipos: cadenas de rodillos para transmisión y cadenas transportadoras. Los dos usan códigos cortos, hechos de números y letras, pero no se leen igual. Por eso lo primero es saber en cuál de los dos grupos cae la pieza que tenés en la mano. Después se interpreta el código dentro de ese grupo.

Un punto de partida práctico: el código va estampado en las placas de la cadena o figura en la caja y en la documentación de la máquina. Si la cadena está muy gastada y el estampado no se lee, también hay camino, porque con una foto y el paso medido armamos la identificación. Lo importante es no dar el código por sabido de memoria, ya que una letra de diferencia es otra cadena.

En las cadenas de rodillos de numeración ANSI, las primeras cifras del código indican el paso, es decir, la distancia entre los centros de dos pasadores consecutivos. La cuenta se hace en octavos de pulgada: un 40 corresponde a cuatro octavos, o sea media pulgada, y un 60 a seis octavos, o sea tres cuartos de pulgada. Los códigos 40LG y 60LG son dos cadenas de rodillos DIAMOND que arrancan con esos números. Saber esto permite chequear rápido si la cadena que vas a pedir encaja con el piñón.

El paso es el dato que no se puede cambiar: dos cadenas de distinto paso no engranan en el mismo piñón, aunque se parezcan a simple vista. Por eso, antes de pedir, conviene medir el paso con una regla o un calibre sobre varios eslabones y dividir por la cantidad. El resultado se compara con el número del código. Si coinciden, ya tenés media identificación hecha.

El número, sin embargo, no lo dice todo. Dos cadenas con el mismo paso pueden diferir en el ancho, en el espesor de las placas o en la variante de fabricación. Ahí entran las letras que acompañan al número en códigos como 40LG, 60LG o 200H, que vemos en la sección siguiente. Nunca pidas una cadena solo por el número si la máquina original llevaba una variante con letras.

Después del número, los códigos DIAMOND llevan letras, como en 40LG, 60LG o 200H. Esas letras distinguen una variante de otra dentro del mismo paso, y no conviene deducir su significado de memoria ni por analogía con otras marcas. Cada fabricante arma su propia nomenclatura, y una misma letra puede querer decir cosas distintas según la marca. Por eso la regla simple es copiar el código completo, letras incluidas.

En la práctica, esto evita el error más común: pedir «una cadena 60» y recibir una variante distinta de la que montaba el equipo. Si tu cadena dice 60LG, el pedido es 60LG, no 60. Lo mismo vale para 200H, donde la letra final forma parte de la designación y no se puede omitir. Con el código completo, en MR lo cotizamos tal cual.

Cuando el código no se lee, hay otro camino: mandar una foto de la cadena de costado y de frente, el paso medido y, si lo tenés, el ancho interior entre placas. Con esos datos identificamos la cadena y te confirmamos la designación antes de cotizar. Es un trabajo de identificación que resolvemos a partir de la foto y de las medidas que nos pases.

Las cadenas transportadoras DIAMOND, como S81X, 43SB y 63SB, tienen códigos que no siguen la numeración de pasos de las cadenas de rodillos de transmisión. Son cadenas pensadas para mover material, no para transmitir potencia entre dos ejes. Por eso se identifican con otra combinación de letras y números, que remite a una serie de cadena.

Esa diferencia tiene una consecuencia práctica: no sirve aplicar la regla de los octavos de pulgada a un código transportador. Un 43SB no es una cadena 43 de transmisión, sino una cadena transportadora de su propia serie. Tampoco hace falta que descifres las letras: alcanza con copiar el código tal como figura en la cadena o en la ficha del equipo.

Lo que sí conviene anotar en una cadena transportadora es el modo de uso: si lleva accesorios de fijación, cuántos eslabones tiene el tramo y cómo cierra. Esos datos acompañan al código cuando pedís el repuesto de un transportador. Con el código y esa descripción, la cotización sale sin idas y vueltas.

El lugar más seguro para leer el código es la propia cadena: muchas llevan la marca y la designación estampadas en las placas exteriores, aunque con el uso y la grasa se vuelvan difíciles de ver. Limpiá con un trapo y mirá de costado, con luz rasante. Si no aparece, revisá la caja original, el remito de una compra anterior o la documentación del equipo.

Al copiar el código, respetá todo: números, letras y guiones. Una confusión típica es mezclar la letra O con el cero, o la I con el uno, sobre todo en estampados gastados. Lo que importa es transcribir exactamente lo que dice la pieza y no lo que parece que debería decir. Sacar una foto nítida de la placa evita el problema.

Si tenés que reponer varias cadenas del mismo equipo, anotá el código de cada una por separado, con el lugar donde van montadas. Es común que una máquina lleve cadenas de distinto paso o de variantes diferentes en cada etapa. Armar la lista antes de escribir ahorra una consulta de ida y vuelta y reduce el riesgo de mezclar piezas.

En la numeración ANSI, cuando una cadena de rodillos tiene más de una hilera, el número del paso se completa con un guion y la cantidad de hileras. Una cadena doble o triple del mismo paso mantiene las dimensiones básicas de la simple, pero lleva pasadores más largos para unir las hileras. Por eso un piñón de una sola hilera no sirve para una cadena múltiple: necesita el dentado para la cantidad de hileras que corresponda.

Los códigos que terminan en letras pueden señalar variantes de fabricación dentro del mismo paso. El criterio de MR es leer el código completo, compararlo con la pieza y confirmarlo antes de cotizar. Si la letra cambia entre dos cadenas del mismo paso, tratalas como cadenas diferentes hasta que se confirme lo contrario.

Si lo que tenés es una cadena con accesorios, como placas con extensiones o pasadores extendidos, el código base identifica la cadena y los accesorios se describen aparte. Mandá el código, una foto del accesorio y la medida del tramo. Con eso se arma el pedido completo, en vez de pedir la cadena sin sus accesorios y descubrirlo en el montaje.

El pedido ideal lleva cinco datos: el código completo, el tipo de cadena (de transmisión o transportadora), el paso medido, la cantidad de eslabones o el largo, y la cantidad de cadenas. Con esos datos alcanza para cotizar casi cualquier cadena. Si falta alguno, una foto suele cubrir el hueco.

También ayuda contar en qué equipo va: un transportador de planta, un elevador, una transmisión de una caja o de un motor. No es para complicar el pedido, sino para chequear que el código que anotaste tenga sentido en esa aplicación. Si anotaste una cadena transportadora como S81X para una transmisión entre ejes, es una señal para revisar el código antes de pedir.

Escribinos por WhatsApp o por email con el código, la medida o una foto de la cadena, y te respondemos a la brevedad con la cotización. MR Accesorios Industriales comercializa y distribuye cadenas DIAMOND desde Buenos Aires, Argentina, y también trabaja la transmisión de potencia que usa tu equipo. Mandá la designación tal como figura en la pieza y el resto lo resolvemos nosotros.
