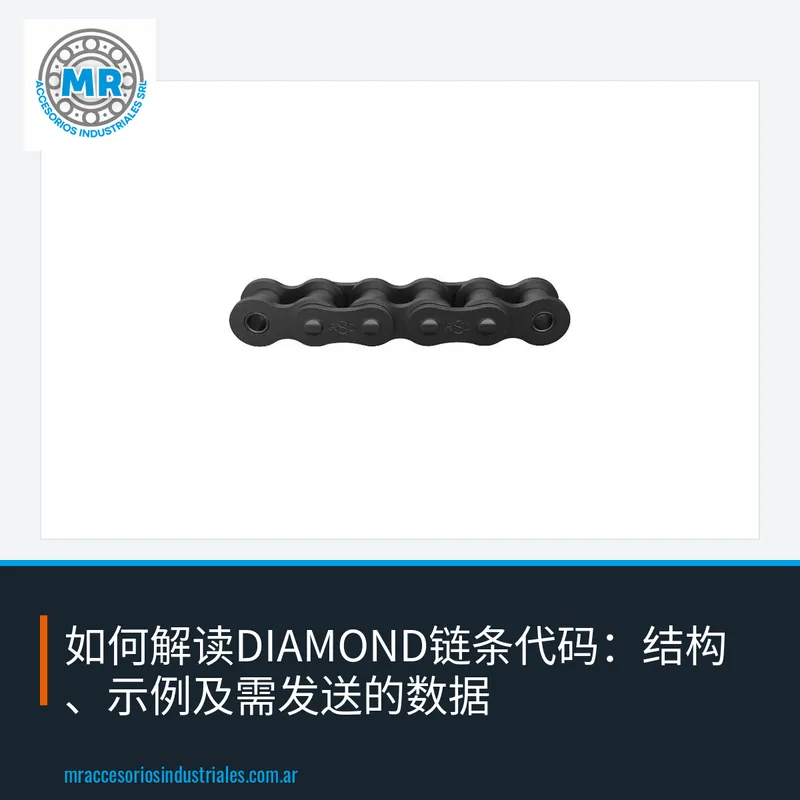

如何解读DIAMOND链条代码：结构、示例及需发送的数据

学会解读DIAMOND链条代码，能让一个消息就能解决的订单，与一个充满反复询问的订单区分开来。代码概括了链条的类型，在滚子链中则指向节距。凭借完整型号，位于阿根廷布宜诺斯艾利斯的MR Accesorios Industriales可精确报价，无需猜测。本文结合我们经销的实际示例，回顾代码的构成方式。

我们经销和分销的DIAMOND链条分为两类：传动用滚子链和输送链。两者都使用由数字和字母组成的简短代码，但解读方式不同。因此，首先要确定手中的零件属于哪一类，然后在该类中解读代码。

一个实用的起点：代码通常压印在链条链板上，或出现在包装箱和机器文档中。如果链条磨损严重、压印无法辨认，也有办法，因为通过照片和测量的节距即可完成识别。重要的是不要凭记忆假定代码，因为差一个字母就是另一种链条。

在ANSI编号的滚子链中，代码的前几位数字表示节距，即两个相邻销轴中心之间的距离。计算以八分之一英寸为单位：40对应八分之四，即半英寸；60对应八分之六，即四分之三英寸。代码40LG和60LG是两种以这些数字开头的DIAMOND滚子链。了解这一点可以快速核对要订购的链条是否与链轮匹配。

节距是不可更改的数据：两种不同节距的链条无法在同一链轮上啮合，即使肉眼看起来相似。因此，订购前宜用尺子或卡尺在多个链节上测量节距并除以数量。将结果与代码中的数字比较。如果一致，识别工作已完成一半。

然而，数字并不能说明一切。相同节距的两种链条可能在宽度、链板厚度或制造变体上有所不同。这就是40LG、60LG或200H等代码中数字后字母的作用，我们将在下一节介绍。如果原机器使用的是带字母的变体，切勿仅凭数字订购链条。

在数字之后，DIAMOND代码带有字母，如40LG、60LG或200H。这些字母区分同一节距内的不同变体，不宜凭记忆或类比其他品牌来推断其含义。每个制造商有自己的命名法，同一字母在不同品牌中可能含义不同。因此简单规则是：完整复制代码，包括字母。

在实践中，这避免了最常见的错误：订购“一条60链条”却收到与设备所装不同的变体。如果你的链条标注60LG，订单就是60LG，不是60。200H同理，末尾字母是型号的一部分，不可省略。凭借完整代码，MR可按原样报价。

当代码无法辨认时，还有另一条路：发送链条侧面和正面照片、测量的节距，以及如有的话链板间内宽。凭这些数据我们识别链条，并在报价前确认型号。这是基于照片和你提供的测量数据完成的识别工作。

DIAMOND输送链，如S81X、43SB和63SB，其代码不遵循传动滚子链的节距编号。这些链条用于输送物料，而非在两轴间传递动力。因此它们用另一组字母和数字标识，指向某个链条系列。

这一差异有实际后果：不能将八分之一英寸规则套用于输送链代码。43SB不是传动链43，而是其自有系列的输送链。你也不需要解读字母：只需按链条或设备资料上的原样复制代码即可。

对于输送链，确实值得记录的是使用方式：是否带附件、该段有多少链节以及如何闭合。这些数据在订购输送机备件时与代码一同提供。凭借代码和该描述，报价无需反复沟通。

读取代码最可靠的地方是链条本身：许多链条在外链板上压印有品牌和型号，尽管使用和油污会使其难以看清。用抹布清洁，侧向迎着光线查看。如果找不到，检查原包装箱、上次购买的送货单或设备文档。

抄录代码时，保留全部内容：数字、字母和连字符。典型混淆是将字母O与零、I与一混淆，尤其是在磨损的压印上。重要的是准确转录零件上的内容，而非看起来应该是什么。拍摄清晰的链板照片可避免此问题。

如果需要更换同一设备的多个链条，请分别记录每个链条的代码及其安装位置。一台机器在不同阶段常使用不同节距或不同变体的链条。提前列好清单可节省一次往返询问，并降低混淆零件的风险。

在ANSI编号中，当滚子链有多排时，节距数字后加连字符和排数。相同节距的双排或三排链保持单排的基本尺寸，但使用更长的销轴连接各排。因此单排链轮不能用于多排链：需要对应排数的齿数。

以字母结尾的代码可能表示同一节距内的制造变体。MR的标准是读取完整代码，与零件比对，并在报价前确认。如果同一节距的两条链条字母不同，在确认相反之前应视为不同链条。

如果你拥有的是带附件的链条，如带延伸板或加长销轴，基础代码标识链条，附件另行描述。发送代码、附件照片和该段长度。这样可组成完整订单，而不是订购无附件的链条后在安装时才发现问题。

理想的订单包含五项数据：完整代码、链条类型（传动或输送）、测量的节距、链节数量或长度，以及链条数量。凭这些数据几乎可以报价任何链条。如缺少某项，一张照片通常可弥补。

说明用于何种设备也有帮助：工厂输送机、提升机、齿轮箱或电机的传动。这不是为了复杂化订单，而是核对记录的代码在该应用中是否合理。如果你将输送链如S81X记录为轴间传动，这是订购前复核代码的信号。

通过WhatsApp或电子邮件发送代码、尺寸或链条照片，我们会尽快回复报价。MR Accesorios Industriales自阿根廷布宜诺斯艾利斯经销和分销DIAMOND链条，也经营你设备使用的动力传动。按零件上的原样发送型号，其余由我们解决。
