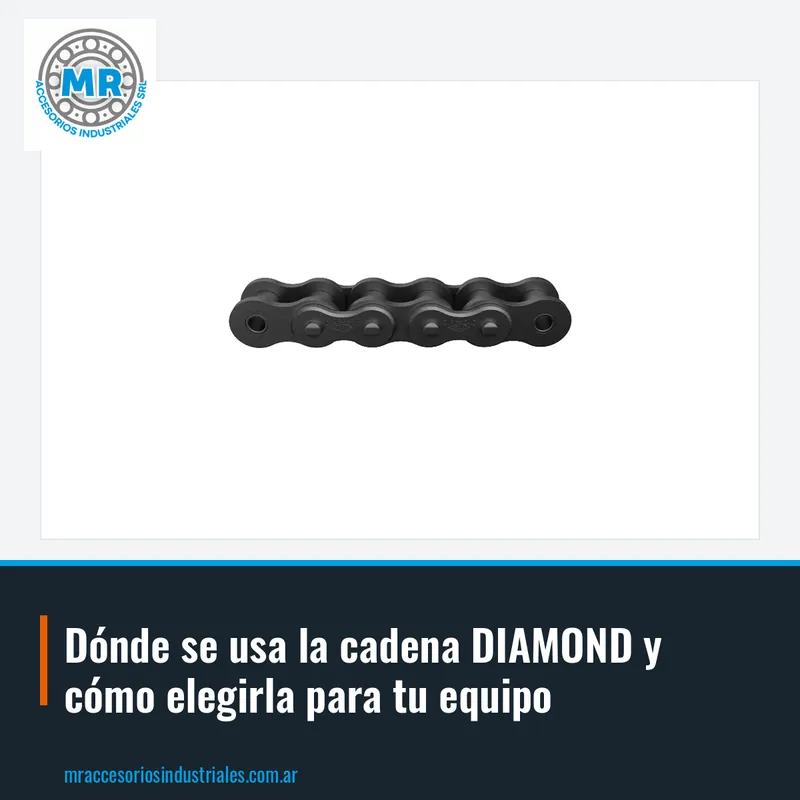

Dónde se usa la cadena DIAMOND y cómo elegirla para tu equipo

Las cadenas DIAMOND son elementos de transmisión de potencia que se usan en infinidad de máquinas y equipos industriales. Su función principal es transmitir movimiento y fuerza entre ejes que están separados, manteniendo una relación de velocidad constante. A diferencia de las correas, no patinan y soportan cargas elevadas sin estirarse. Por eso son la opción elegida en accionamientos que exigen precisión y durabilidad.

En la industria argentina las encontrás en transportadores, elevadores, maquinaria agrícola, equipos de empaque, líneas de producción y sistemas de movimiento de materiales. También se usan en ambientes con polvo y humedad, donde la elección y el mantenimiento de la cadena pesan todavía más.

Dentro de lo que comercializamos de DIAMOND hay dos grandes grupos: las cadenas de rodillos estándar y las cadenas transportadoras. Las primeras se usan para transmitir potencia entre engranajes, mientras que las segundas están diseñadas para arrastrar o mover cargas sobre guías o caminos de rodadura. En MR comercializamos ambas líneas y te ayudamos a identificar el modelo exacto según el equipo y la aplicación.

Las cadenas de rodillos DIAMOND son las más comunes en transmisiones de potencia. Se identifican por el paso, que es la distancia entre centros de dos pernos consecutivos, y por el ancho interno entre placas. Por ejemplo, 40LG, 60LG y 200H son códigos de cadenas de rodillos DIAMOND que podés consultarnos.

Para elegir la cadena correcta tenés que mirar el paso, el número de hileras y el tipo de eslabón. Una cadena simple tiene una hilera de rodillos, pero hay versiones dobles o triples para transmitir más potencia. La cantidad de hileras y el tipo de eslabón dependen de la potencia y del espacio que tenga la transmisión.

Un error común es pedir la cadena solo por el largo o por el diámetro del rodillo. Siempre conviene medir el paso y el ancho interno, o directamente leer el código grabado en las placas laterales. Si la cadena está muy gastada y no se lee, mandanos una foto con una regla al lado y te ayudamos a identificarla. En MR te cotizamos la cadena DIAMOND exacta para tu equipo, sin vueltas.

Las cadenas transportadoras DIAMOND están diseñadas para mover materiales o productos sobre una línea. A diferencia de las cadenas de rodillos estándar, suelen tener placas más anchas, pestañas o aditamentos para sujetar la carga. Se usan en transportadores de tablillas, elevadores de cangilones, hornos continuos, líneas de pintura y sistemas de clasificación.

Para identificar una cadena transportadora tenés que mirar el paso, el ancho de placa y el tipo de aditamento. Algunos códigos de cadenas transportadoras DIAMOND son S81X, 43SB y 63SB; con el código o con las medidas de tu cadena actual te cotizamos la que corresponde.

Un detalle importante es que estas cadenas suelen trabajar con piñones o ruedas dentadas especiales, que no siempre son iguales a los de las cadenas de rodillos estándar. Por eso, al pedir una cadena transportadora conviene también revisar el estado de los piñones y, si hace falta, cotizarlos juntos. En MR distribuimos cadenas transportadoras DIAMOND y te asesoramos sobre el modelo correcto.

Un montaje correcto es clave para que la cadena DIAMOND dure. La cadena debe quedar con una flecha o catenaria adecuada: ni muy tensa ni muy floja. Una tensión excesiva genera cargas sobre los rodillos y los bujes, mientras que una cadena floja puede saltar los dientes del piñón o golpear contra la estructura. La flecha adecuada depende de la distancia entre centros y de la posición de la transmisión.

La lubricación es el otro factor determinante. Las cadenas en servicio necesitan re-lubricación periódica. El tipo de lubricante depende de la velocidad y la temperatura de trabajo: aceites ligeros para altas velocidades, grasas o aceites pesados para bajas velocidades y cargas altas. En ambientes con polvo o suciedad conviene limpiar la cadena antes de lubricar para no formar una pasta abrasiva.

Un error frecuente es unir una cadena nueva con un eslabón de otra marca o de otro paso. Aunque parezca similar, las tolerancias no coinciden y se generan puntos de desgaste prematuro. Siempre usá eslabones de unión DIAMOND del mismo paso y serie. Si tenés dudas sobre el montaje o el mantenimiento, en MR te orientamos con los cuidados básicos para tu aplicación.

Para cotizar una cadena DIAMOND necesitamos algunos datos básicos. Lo más práctico es mandar el código completo si lo tenés, por ejemplo 40LG o S81X. Si no lo tenés, medí el paso (distancia entre centros de dos pernos) y el ancho interno entre placas. Con esas dos medidas ya podemos identificar la serie y el tamaño. También sirve una foto de la cadena vieja junto a una regla o un objeto de referencia.

Además del código, conviene indicar la cantidad de eslabones o el largo total que necesitás. Si la cadena trabaja con piñones, mandanos también la cantidad de dientes o el diámetro exterior del piñón para verificar la compatibilidad. En el caso de cadenas transportadoras, indicá si lleva aditamentos o pestañas soldadas.

Un error común es pedir una cadena por la marca del equipo y no por el código de la cadena. Si bien podemos buscar equivalencias por aplicación, es mucho más seguro partir del código o las medidas. En MR te cotizamos la cadena DIAMOND que necesitás y, si tenés dudas, te pedimos los datos justos para no errarle.

Cuando la transmisión ya usa cadenas DIAMOND, reponer con el mismo código evita errores de paso y de medida. Una cadena bien elegida, bien montada y bien lubricada reduce el desgaste y alarga la vida útil de toda la transmisión.

Otra ventaja es que hay cadenas de rodillos y cadenas transportadoras, lo que permite resolver tanto la transmisión de potencia como el arrastre de cargas con la misma marca.

En MR, desde Buenos Aires, Argentina, te ayudamos a elegir el modelo correcto y te cotizamos el tramo que necesitás. Si tu equipo ya usa cadenas DIAMOND, mantener la misma marca simplifica la reposición con los piñones existentes.

Muchas consultas llegan por cadenas que se rompen o se estiran prematuramente. En la mayoría de los casos el problema no es la cadena en sí, sino una mala alineación de los ejes, piñones desgastados o falta de lubricación. Antes de reemplazar la cadena conviene revisar todo el sistema de transmisión para no repetir la falla. En MR te orientamos sobre qué revisar.

Otra duda frecuente es si se puede usar una cadena DIAMOND con piñones de otra marca. En general sí, siempre que los piñones estén en buen estado y tengan el mismo paso que la cadena. Ante cualquier duda, pasanos los datos de la cadena y del piñón y lo verificamos.

También nos preguntan por cadenas especiales. Hay aplicaciones que requieren cadenas con aditamentos soldados, pasadores extendidos o materiales especiales. En esos casos, te pedimos una muestra o un plano y buscamos la alternativa dentro de la línea DIAMOND o de otras marcas que trabajamos. Siempre te respondemos a la brevedad con una propuesta concreta.
