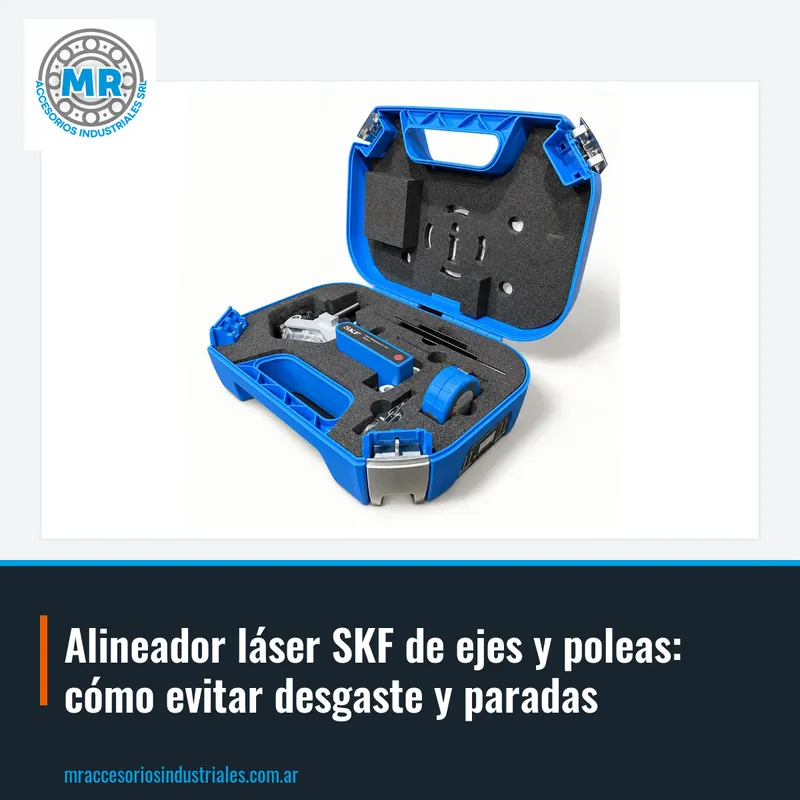

Alineador láser SKF de ejes y poleas: cómo evitar desgaste y paradas

La desalineación entre ejes acoplados o entre poleas genera cargas que no estaban previstas en el diseño. Esas cargas extras se transmiten a los rodamientos, que trabajan forzados y se desgastan antes de tiempo. También sufren los retenes, que pierden su capacidad de sellado, y las correas, que se estiran o rompen. Un alineador láser SKF permite detectar y corregir ese problema antes de que provoque una falla.

En equipos industriales como bombas, compresores, ventiladores o reductores, la alineación correcta es clave para la confiabilidad. Una desalineación pequeña, que no se ve a simple vista, ya acorta la vida útil de un rodamiento. Por eso, el mantenimiento predictivo incluye la verificación periódica de la alineación como una tarea estándar. No hace falta esperar a que el equipo vibre o haga ruido para intervenir.

Cuando se desalinean poleas, las correas trabajan torcidas y se desgastan de forma irregular. Eso produce pérdida de transmisión de potencia, calentamiento y rotura prematura. Además, la vibración resultante afecta a los rodamientos de los ejes. Con un alineador de poleas se corrige la posición relativa de las poleas para que las correas trabajen en el plano correcto.

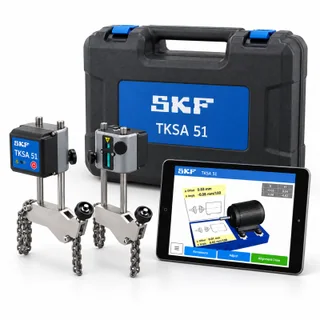

Los alineadores de ejes SKF de la serie TKSA miden la posición relativa de dos ejes acoplados con dos unidades de medición, una montada en cada eje. El sistema calcula la desalineación angular y paralela, y muestra los valores de corrección necesarios. Modelos como el TKSA 41 o el TKSA 51 son ejemplos de esta serie.

El procedimiento básico consiste en montar los sensores en los ejes, girarlos a posiciones de medición y leer los resultados. El alineador indica cuánto hay que mover la máquina en vertical y horizontal, y si hay que agregar o quitar calzas. Después de corregir, se repite la medición para verificar que la alineación quedó dentro de tolerancia. El resultado queda registrado para el historial de mantenimiento de la máquina.

Una ventaja de los alineadores láser frente a métodos tradicionales como regla y calibre es la precisión y la rapidez. Además, evitan errores de lectura humana y permiten medir en espacios reducidos. Para elegir el modelo adecuado, hay que considerar el diámetro de los ejes, la distancia entre ellos y las condiciones de trabajo. En MR te asesoramos sobre qué alineador de la serie TKSA conviene para tu aplicación.

Los alineadores de poleas SKF de la serie TKBA están diseñados para alinear poleas acanaladas y planas. Se colocan sobre las caras de las poleas y usan un láser para proyectar una línea que permite ver la desalineación. Modelos como el TKBA 21 o el TKBA 31 son ejemplos de esta serie. Son herramientas portátiles y fáciles de usar, siempre con la máquina detenida y bloqueada.

La desalineación de poleas puede ser angular o paralela. El alineador TKBA permite detectar ambas y corregirlas ajustando la posición de una de las poleas. El procedimiento consiste en montar el emisor láser en una polea y el receptor en la otra, y luego observar la línea proyectada. Si la línea no coincide con la referencia, hay desalineación. Se corrige moviendo la polea hasta que la línea quede alineada.

Usar un alineador de poleas SKF ayuda a prolongar la vida útil de las correas y de los rodamientos de los ejes. También reduce el consumo de energía, porque una transmisión bien alineada tiene menos pérdidas. Es una herramienta recomendada para mantenimiento preventivo en sistemas de transmisión por correas. En MR comercializamos los modelos TKBA y te ayudamos a elegir el adecuado.

Alinear ejes y alinear poleas son tareas distintas, aunque ambas buscan evitar desgaste prematuro. La alineación de ejes se aplica a máquinas acopladas directamente, como un motor y una bomba. La alineación de poleas se aplica a transmisiones por correas, donde las poleas deben estar en el mismo plano. Cada tarea requiere un tipo de alineador específico: serie TKSA para ejes y serie TKBA para poleas.

En la alineación de ejes, se miden desviaciones angulares y paralelas entre los ejes de rotación. En la alineación de poleas, se mide la desviación entre las caras de las poleas. Los procedimientos de medición y corrección son diferentes. Por eso, es importante usar la herramienta correcta para cada caso. Un alineador de ejes no sirve para poleas y viceversa.

Ambas tareas son parte del mantenimiento de precisión. Realizarlas periódicamente reduce las paradas no planificadas y los costos de repuestos. En MR distribuimos ambas líneas de alineadores SKF y podemos orientarte sobre cuál necesitás según tu equipo. También te cotizamos los repuestos y accesorios para estos instrumentos.

Para elegir un alineador láser SKF, primero definí si necesitás alinear ejes o poleas. Luego considerá el tamaño de los ejes o poleas, la distancia entre ellos y la precisión requerida. Los modelos de la serie TKSA varían en características como pantalla táctil, conectividad y capacidad de medición. Por eso conviene comparar modelos como el TKSA 41 y el TKSA 51 antes de decidir.

También hay que tener en cuenta el entorno de trabajo: si hay vibración, polvo o humedad, conviene un equipo robusto. La facilidad de uso es otro factor: algunos modelos guían al operador paso a paso. El historial de mediciones es útil para el mantenimiento. En MR te ayudamos a comparar los modelos disponibles y a elegir el que mejor se adapte a tu aplicación.

No hace falta ser experto en alineación para usar estos equipos, pero una capacitación básica ayuda a aprovecharlos mejor. SKF publica manuales de uso para sus herramientas. Si tenés dudas sobre qué modelo elegir, escribinos con los datos de tu máquina y te asesoramos.

El procedimiento general de alineación con un alineador láser SKF comienza con la preparación de la máquina. Hay que verificar que la máquina esté detenida y bloqueada, que las bases estén firmes y que no haya patas cojas. Luego se montan los sensores en los ejes o poleas según el tipo de alineador. El equipo guía al operador en la toma de mediciones.

Después de medir, el alineador muestra los valores de corrección necesarios en cada plano. Se corrigen primero las desviaciones verticales agregando o quitando calzas bajo las patas de la máquina. Luego se corrigen las desviaciones horizontales moviendo la máquina lateralmente. Se repite la medición para verificar que todo quedó dentro de tolerancia. Finalmente, se guarda el historial.

Es importante seguir las instrucciones del fabricante y usar los accesorios adecuados, como cadenas de montaje o soportes magnéticos. Una mala práctica común es no verificar la alineación después de apretar los pernos de anclaje. Otra es no compensar el crecimiento térmico en máquinas que trabajan calientes. Con un alineador SKF, estos errores se minimizan porque el equipo muestra los valores en tiempo real.

En MR Accesorios Industriales, con base en Buenos Aires, Argentina, comercializamos los alineadores láser SKF de las series TKSA y TKBA. También trabajamos otras herramientas de montaje y mantenimiento SKF. Si necesitás un alineador para tu planta, te lo cotizamos a la brevedad. También distribuimos otros productos SKF como rodamientos, soportes y transmisión de potencia.

Para cotizar, enviános el modelo que te interesa, como TKSA 11 o TKBA 21, o contanos qué tipo de máquina querés alinear. Si no sabés el modelo exacto, mandanos una foto de la placa de la máquina o las medidas de los ejes. Con eso te indicamos la alternativa adecuada.

Podés contactarnos por WhatsApp o por email. En el mensaje, incluí el código del alineador, la medida de los ejes o poleas, o una foto de la pieza. Te respondemos a la brevedad con la cotización. Así evitás comprar un equipo que no se adapte a tu aplicación.
