SKF Laser-Ausrichter für Wellen und Riemenscheiben: So vermeiden Sie Verschleiß und Stillstände

Die Fehlausrichtung zwischen gekuppelten Wellen oder zwischen Riemenscheiben erzeugt Lasten, die im Design nicht vorgesehen waren. Diese zusätzlichen Lasten werden auf die Wälzlager übertragen, die unter Zwang arbeiten und vorzeitig verschleißen. Auch die Dichtungen leiden, die ihre Dichtfähigkeit verlieren, und die Riemen, die sich dehnen oder reißen. Ein SKF Laser-Ausrichter ermöglicht es, dieses Problem zu erkennen und zu korrigieren, bevor es einen Ausfall verursacht.

In industriellen Anlagen wie Pumpen, Kompressoren, Ventilatoren oder Getrieben ist die korrekte Ausrichtung entscheidend für die Zuverlässigkeit. Eine kleine Fehlausrichtung, die mit bloßem Auge nicht sichtbar ist, verkürzt bereits die Lebensdauer eines Wälzlagers. Deshalb gehört die regelmäßige Überprüfung der Ausrichtung zur vorausschauenden Wartung als Standardaufgabe. Man muss nicht warten, bis das Gerät vibriert oder Geräusche macht, um einzugreifen.

Wenn Riemenscheiben fehlausgerichtet sind, arbeiten die Riemen schief und verschleißen ungleichmäßig. Das führt zu Leistungsverlust, Erwärmung und vorzeitigem Bruch. Zudem beeinträchtigt die resultierende Vibration die Wälzlager der Wellen. Mit einem Riemenscheibenausrichter wird die relative Position der Riemenscheiben korrigiert, damit die Riemen in der richtigen Ebene arbeiten.

Die SKF Wellenausrichter der Serie TKSA messen die relative Position zweier gekuppelter Wellen mit zwei Messeinheiten, eine an jeder Welle montiert. Das System berechnet die Winkel- und Parallelfehlausrichtung und zeigt die erforderlichen Korrekturwerte an. Modelle wie der TKSA 41 oder der TKSA 51 sind Beispiele dieser Serie.

Das grundlegende Verfahren besteht darin, die Sensoren an den Wellen zu montieren, sie in Messpositionen zu drehen und die Ergebnisse abzulesen. Der Ausrichter zeigt an, wie viel die Maschine vertikal und horizontal bewegt werden muss und ob Unterlegscheiben hinzugefügt oder entfernt werden müssen. Nach der Korrektur wird die Messung wiederholt, um zu überprüfen, ob die Ausrichtung innerhalb der Toleranz liegt. Das Ergebnis wird für die Wartungshistorie der Maschine dokumentiert.

Ein Vorteil der Laser-Ausrichter gegenüber traditionellen Methoden wie Lineal und Messschieber ist die Präzision und Schnelligkeit. Außerdem vermeiden sie menschliche Ablesefehler und ermöglichen Messungen in engen Räumen. Zur Auswahl des geeigneten Modells müssen der Wellendurchmesser, der Abstand zwischen ihnen und die Arbeitsbedingungen berücksichtigt werden. Bei MR beraten wir Sie, welcher Ausrichter der Serie TKSA für Ihre Anwendung geeignet ist.

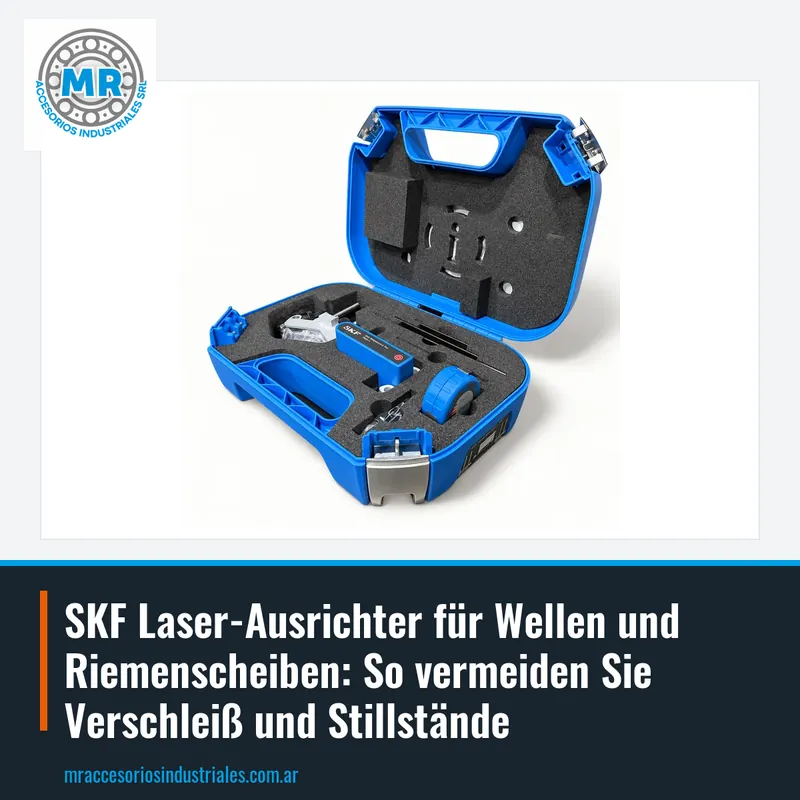

Die SKF Riemenscheibenausrichter der Serie TKBA sind für die Ausrichtung von gerillten und flachen Riemenscheiben konzipiert. Sie werden auf den Stirnflächen der Riemenscheiben platziert und verwenden einen Laser, um eine Linie zu projizieren, die die Fehlausrichtung sichtbar macht. Modelle wie der TKBA 21 oder der TKBA 31 sind Beispiele dieser Serie. Es sind tragbare und einfach zu bedienende Werkzeuge, stets bei stillstehender und blockierter Maschine.

Die Fehlausrichtung von Riemenscheiben kann winklig oder parallel sein. Der TKBA-Ausrichter ermöglicht es, beide zu erkennen und durch Anpassung der Position einer der Riemenscheiben zu korrigieren. Das Verfahren besteht darin, den Lasersender an einer Riemenscheibe und den Empfänger an der anderen zu montieren und dann die projizierte Linie zu beobachten. Wenn die Linie nicht mit der Referenz übereinstimmt, liegt eine Fehlausrichtung vor. Sie wird korrigiert, indem die Riemenscheibe bewegt wird, bis die Linie ausgerichtet ist.

Die Verwendung eines SKF Riemenscheibenausrichters hilft, die Lebensdauer der Riemen und der Wälzlager der Wellen zu verlängern. Außerdem reduziert er den Energieverbrauch, da ein gut ausgerichteter Antrieb weniger Verluste hat. Es ist ein empfohlenes Werkzeug für die vorbeugende Wartung in Riemenantriebssystemen. Bei MR vertreiben wir die Modelle TKBA und helfen Ihnen, das geeignete auszuwählen.

Wellen auszurichten und Riemenscheiben auszurichten sind unterschiedliche Aufgaben, obwohl beide vorzeitigen Verschleiß vermeiden sollen. Die Wellenausrichtung wird bei direkt gekuppelten Maschinen angewendet, wie einem Motor und einer Pumpe. Die Riemenscheibenausrichtung wird bei Riemenantrieben angewendet, bei denen die Riemenscheiben in derselben Ebene liegen müssen. Jede Aufgabe erfordert einen spezifischen Ausrichtertyp: Serie TKSA für Wellen und Serie TKBA für Riemenscheiben.

Bei der Wellenausrichtung werden Winkel- und Parallelabweichungen zwischen den Rotationswellen gemessen. Bei der Riemenscheibenausrichtung wird die Abweichung zwischen den Stirnflächen der Riemenscheiben gemessen. Die Mess- und Korrekturverfahren sind unterschiedlich. Deshalb ist es wichtig, das richtige Werkzeug für jeden Fall zu verwenden. Ein Wellenausrichter ist nicht für Riemenscheiben geeignet und umgekehrt.

Beide Aufgaben sind Teil der Präzisionswartung. Ihre regelmäßige Durchführung reduziert ungeplante Stillstände und Ersatzteilkosten. Bei MR vertreiben wir beide SKF-Ausrichterlinien und können Sie beraten, welche Sie je nach Ihrem Gerät benötigen. Wir erstellen Ihnen auch ein Angebot für die Ersatzteile und Zubehörteile für diese Instrumente.

Um einen SKF Laser-Ausrichter auszuwählen, definieren Sie zunächst, ob Sie Wellen oder Riemenscheiben ausrichten müssen. Berücksichtigen Sie dann die Größe der Wellen oder Riemenscheiben, den Abstand zwischen ihnen und die erforderliche Präzision. Die Modelle der Serie TKSA variieren in Merkmalen wie Touchscreen, Konnektivität und Messkapazität. Deshalb ist es ratsam, Modelle wie den TKSA 41 und den TKSA 51 vor der Entscheidung zu vergleichen.

Auch das Arbeitsumfeld muss berücksichtigt werden: Bei Vibration, Staub oder Feuchtigkeit ist ein robustes Gerät ratsam. Die Benutzerfreundlichkeit ist ein weiterer Faktor: Einige Modelle führen den Bediener Schritt für Schritt. Die Messhistorie ist für die Wartung nützlich. Bei MR helfen wir Ihnen, die verfügbaren Modelle zu vergleichen und das auszuwählen, das am besten zu Ihrer Anwendung passt.

Man muss kein Ausrichtungsexperte sein, um diese Geräte zu bedienen, aber eine grundlegende Schulung hilft, sie besser zu nutzen. SKF veröffentlicht Bedienungsanleitungen für seine Werkzeuge. Wenn Sie Zweifel haben, welches Modell Sie wählen sollen, schreiben Sie uns mit den Daten Ihrer Maschine und wir beraten Sie.

Das allgemeine Ausrichtungsverfahren mit einem SKF Laser-Ausrichter beginnt mit der Vorbereitung der Maschine. Es muss überprüft werden, dass die Maschine stillsteht und blockiert ist, dass die Fundamente fest sind und keine lockeren Füße vorhanden sind. Dann werden die Sensoren je nach Ausrichtertyp an den Wellen oder Riemenscheiben montiert. Das Gerät führt den Bediener bei der Messung.

Nach der Messung zeigt der Ausrichter die erforderlichen Korrekturwerte in jeder Ebene an. Zuerst werden die vertikalen Abweichungen korrigiert, indem Unterlegscheiben unter den Maschinenfüßen hinzugefügt oder entfernt werden. Dann werden die horizontalen Abweichungen korrigiert, indem die Maschine seitlich bewegt wird. Die Messung wird wiederholt, um zu überprüfen, dass alles innerhalb der Toleranz liegt. Schließlich wird die Historie gespeichert.

Es ist wichtig, die Anweisungen des Herstellers zu befolgen und das geeignete Zubehör zu verwenden, wie Montageketten oder Magnethalterungen. Eine häufige schlechte Praxis ist, die Ausrichtung nach dem Anziehen der Ankerbolzen nicht zu überprüfen. Eine andere ist, das thermische Wachstum bei Maschinen, die heiß arbeiten, nicht zu kompensieren. Mit einem SKF Ausrichter werden diese Fehler minimiert, da das Gerät die Werte in Echtzeit anzeigt.

Bei MR Accesorios Industriales mit Sitz in Buenos Aires, Argentinien, vertreiben wir die SKF Laser-Ausrichter der Serien TKSA und TKBA. Wir arbeiten auch mit anderen SKF Montage- und Wartungswerkzeugen. Wenn Sie einen Ausrichter für Ihre Anlage benötigen, erstellen wir Ihnen umgehend ein Angebot. Wir vertreiben auch andere SKF Produkte wie Wälzlager, Gehäuse und Antriebstechnik.

Um ein Angebot zu erhalten, senden Sie uns das Modell, das Sie interessiert, wie TKSA 11 oder TKBA 21, oder erzählen Sie uns, welche Art von Maschine Sie ausrichten möchten. Wenn Sie das genaue Modell nicht kennen, senden Sie uns ein Foto des Typenschilds der Maschine oder die Maße der Wellen. Damit zeigen wir Ihnen die geeignete Alternative.

Sie können uns per WhatsApp oder E-Mail kontaktieren. Fügen Sie in der Nachricht den Code des Ausrichters, die Maße der Wellen oder Riemenscheiben oder ein Foto des Teils bei. Wir antworten Ihnen umgehend mit dem Angebot. So vermeiden Sie den Kauf eines Geräts, das nicht zu Ihrer Anwendung passt.
