McGill: cómo elegir el rodamiento según la aplicación

Los rodillos de leva y de apoyo McGill son rodamientos con un aro exterior grueso diseñado para rodar sobre una pista o leva. Soportan cargas radiales altas y, según el diseño, también cargas axiales moderadas. Se usan en mecanismos donde un rodillo sigue un perfil, como sistemas de avance, guías lineales o levas de maquinaria.

Al elegir un rodillo de leva McGill, lo primero es definir la carga radial y la velocidad de rotación. El aro exterior grueso permite absorber impactos y cargas descentradas, pero hay que verificar el límite de carga dinámica del modelo. También importa el tipo de montaje: algunos se fijan con perno central, otros con espárrago roscado o directamente sobre un eje.

En el catálogo McGill, códigos como CF 3, CF 2 y CF 1 corresponden a rodillos de leva con perno. Para cotizar, conviene enviar el código completo o las medidas de diámetro exterior, ancho y tipo de fijación. Un error común es pedir solo por el diámetro exterior sin verificar el diámetro del perno o la rosca.

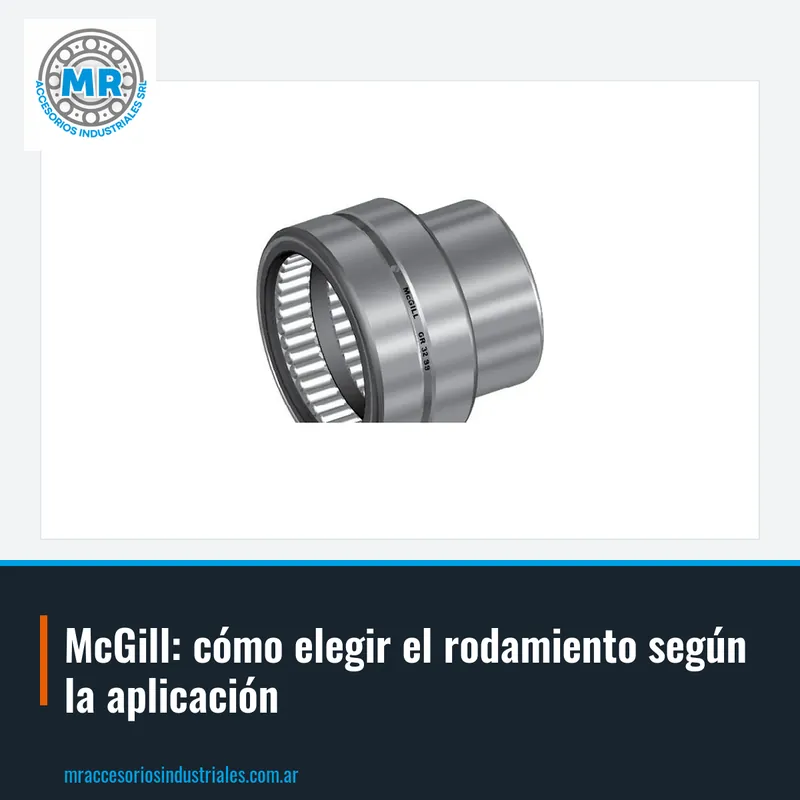

Los rodamientos de agujas McGill se caracterizan por su sección delgada y su alta capacidad de carga en espacios reducidos. Usan rodillos cilíndricos de pequeño diámetro, lo que permite un diseño compacto con buena rigidez. Son ideales para aplicaciones donde el espacio radial es limitado y la velocidad es moderada a alta.

La selección de un rodamiento de agujas McGill depende de la carga, la velocidad y la lubricación disponible. Al tener poco espacio interno, requieren una lubricación adecuada y un ajuste preciso del eje. Se montan en cajas de cambios, motores pequeños, bombas y mecanismos de movimiento alternativo o rotativo.

Códigos como GR 88, GR 26 y GR 44 son ejemplos de rodamientos de agujas McGill. Para pedir, se necesita el diámetro interior, el diámetro exterior y el ancho, o el código grabado. Evitá confundir un rodamiento de agujas con un buje: el primero tiene elementos rodantes, el segundo es un casquillo deslizante.

Dentro de la línea McGill hay rodamientos especiales, pensados para aplicaciones que no se resuelven con series estándar. Pueden tener geometrías particulares o un diseño definido para un equipo determinado, y por eso se identifican con su código propio.

Al elegir un rodamiento especial McGill, es clave entender la función que cumple en el equipo. Puede tratarse de un rodamiento con pestaña integrada, un rodillo con perfil especial o un diseño de agujas con tolerancias reducidas. La información del fabricante original o el plano de la pieza son fundamentales para identificar el reemplazo correcto.

En el catálogo McGill, códigos como D-324, D-320 y D-319 figuran como rodamientos especiales. Para cotizar, enviá el código completo si está legible, o las medidas exactas y una foto de la pieza. Un error común es asumir que un rodamiento especial es intercambiable con uno estándar de medidas similares.

Los rodillos a rótula McGill son rodamientos de rodillos esféricos que permiten desalineación angular entre el eje y el alojamiento. Soportan cargas radiales y axiales combinadas, y son autoalineables. Se usan en aplicaciones donde el montaje no garantiza una alineación perfecta, como en ejes largos o estructuras que flexionan.

La selección de un rodillo a rótula McGill depende de la magnitud de la carga, la velocidad y el grado de desalineación esperado. El diseño esférico de los rodillos y la pista del aro exterior permite compensar errores de alineación. Requieren un alojamiento adecuado y, en general, lubricación con grasa.

Códigos como SB-22211, SB-22310 y SB-22216 son ejemplos de rodillos a rótula McGill. Para cotizar, se necesita el código completo o las medidas de diámetro interior, exterior y ancho. Verificá si el rodamiento tiene agujero cilíndrico o cónico, porque eso cambia el sistema de fijación.

Identificar correctamente un rodamiento McGill es el primer paso para un reemplazo exitoso. La mayoría de los rodamientos McGill llevan el código grabado en una cara lateral o en el aro exterior. Ese código combina letras y números que indican la serie, el tamaño y a veces el tipo de sello o jaula.

Además del código, conviene medir con calibre el diámetro interior, el diámetro exterior y el ancho. En rodillos de leva, también el diámetro del perno o la rosca. Las marcas grabadas pueden estar desgastadas por el uso, así que una foto clara ayuda a confirmar la referencia.

Al pedir un rodamiento McGill, enviá el código completo y las medidas. Si el código está ilegible, una foto de la pieza y del lugar donde va montada facilita la identificación. No te quedes solo con la medida: dos rodamientos con el mismo diámetro exterior pueden tener distinto diseño interno o capacidad de carga.

La carga es el factor principal al elegir un rodamiento McGill. Hay que distinguir entre carga radial, carga axial y cargas combinadas. Los rodillos de leva soportan principalmente carga radial, mientras que los rodillos a rótula aceptan cargas combinadas y desalineación. La carga dinámica y la estática figuran en las tablas del catálogo.

La velocidad de rotación influye en la lubricación y en la generación de calor. Los rodamientos de agujas McGill, por su diseño compacto, suelen usarse en velocidades moderadas a altas con lubricación por aceite o grasa. En los rodillos de leva, la velocidad se evalúa junto con la carga y con la pista sobre la que rueda el aro exterior.

El ambiente también condiciona la elección: presencia de polvo, humedad, químicos o temperaturas extremas. En esos casos, se evalúan sellos, materiales y lubricantes especiales. El montaje es el último factor: tipo de ajuste, fijación axial y facilidad de instalación. Un rodamiento bien elegido pero mal montado falla antes de tiempo.

Un error frecuente es pedir un rodamiento McGill solo por la medida, sin verificar el código completo. Dos rodamientos con el mismo diámetro exterior pueden tener distinto ancho, tipo de sello o capacidad de carga. Siempre conviene confirmar el código grabado o enviar una foto de la pieza.

Otro error es no considerar el tipo de fijación. En rodillos de leva, el perno puede ser roscado o liso, y la rosca puede ser métrica o en pulgadas. En rodillos a rótula, el agujero puede ser cilíndrico o cónico. Un montaje incorrecto genera vibraciones, desgaste prematuro y hasta rotura del rodamiento.

También se cometen errores en la lubricación: usar una grasa inadecuada o no respetar los intervalos de reengrase. Los rodamientos McGill, como cualquier rodamiento, necesitan una película lubricante para separar los elementos rodantes de las pistas. Ante la duda, escribinos por WhatsApp o email con el código, la medida o una foto, y te respondemos a la brevedad.
