Cómo leer los códigos McGill: prefijos, sufijos y ejemplos reales

Los códigos McGill siguen una lógica clara: un prefijo que indica la serie o tipo de producto, un número que suele referirse al tamaño o diámetro del eje, y en algunos casos un sufijo que agrega información sobre el diseño o los materiales. Por ejemplo, en el código CF 3, el prefijo CF corresponde a la serie de rodillos de leva con perno excéntrico, y el número 3 indica el tamaño nominal.

Entender esta estructura te permite identificar rápidamente las características de un rodamiento sin necesidad de consultar el catálogo completo. En mantenimiento, eso agiliza la búsqueda de repuestos y reduce el riesgo de pedir una pieza equivocada.

A continuación, desglosamos los prefijos más comunes y su significado en las distintas subcategorías que comercializamos: rodillos de leva y de apoyo, rodamientos de agujas, rodamientos especiales y rodillos a rótula.

La serie CF es una de las más utilizadas en rodillos de leva McGill. El prefijo CF indica un rodillo de leva con perno excéntrico, que permite ajustar la posición del rodillo durante el montaje. Los números que siguen al prefijo, como en CF 1, CF 2 o CF 3, corresponden al diámetro del perno en fracciones de pulgada o a un tamaño normalizado.

Otra serie frecuente es CYR, que designa rodillos de leva con perno concéntrico y jaula de agujas. Aunque no aparece en los ejemplos de esta entrada, es importante conocerla porque comparte la misma lógica de numeración.

En general, los rodillos de leva McGill se distinguen por su capacidad de soportar cargas radiales elevadas y por la variedad de configuraciones de perno, lo que los hace aptos para levas, guías lineales y sistemas de transporte.

Los rodamientos de agujas McGill suelen identificarse con el prefijo RS. Este prefijo se utiliza para rodamientos de agujas con jaula y arandelas de empuje, diseñados para aplicaciones con espacio radial limitado y altas cargas. Los códigos de ejemplo incluyen RS 6, RS 7 y RS 9, donde el número indica el diámetro del eje en milímetros o una designación de tamaño específica.

Además del prefijo RS, McGill ofrece otras series de rodamientos de agujas, como MR y N, pero la lógica de designación es similar: el número que sigue al prefijo se relaciona con la medida principal del rodamiento.

Al interpretar un código de rodamiento de agujas, es clave verificar el diámetro interior y el ancho, ya que pequeñas diferencias pueden hacer que la pieza no sea compatible con el alojamiento o el eje.

McGill también produce rodamientos especiales que se identifican con el prefijo D seguido de un número, como D-319, D-320 y D-324. Estos códigos no siguen una regla dimensional simple, sino que corresponden a diseños específicos desarrollados para aplicaciones particulares.

En estos casos, el número después del prefijo D es un identificador de catálogo, no una medida directa. Por eso, para pedir un repuesto de esta serie es fundamental contar con el código completo o con las dimensiones exactas del rodamiento.

Si tenés un rodamiento especial McGill y no encontrás el código, podés enviarnos una foto y las medidas; te ayudamos a identificar la referencia correcta.

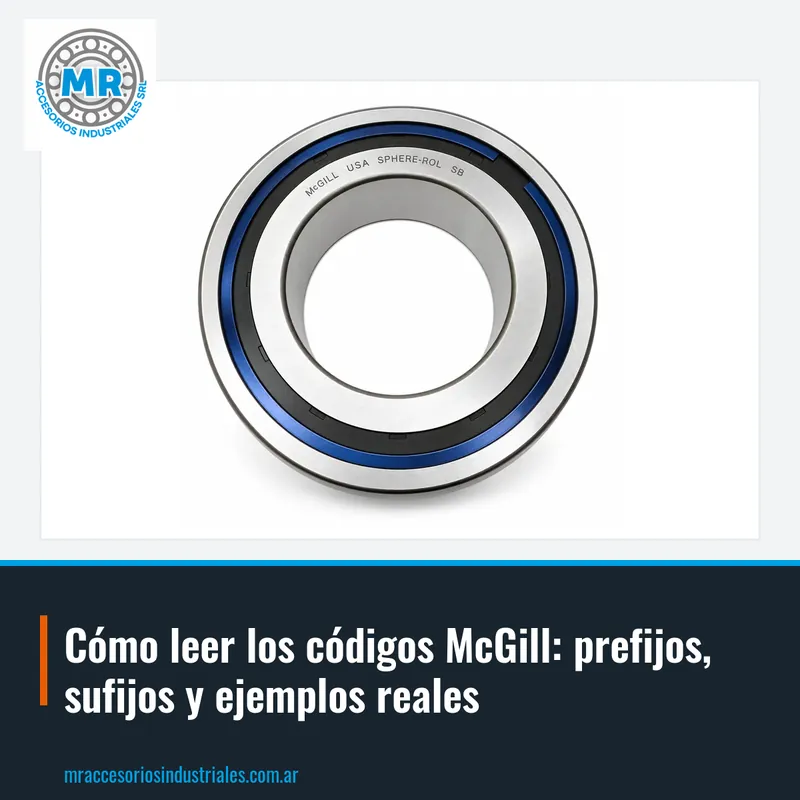

Los rodillos a rótula McGill se designan con el prefijo SB, que significa spherical bearing (rodamiento esférico). Estos rodillos están diseñados para compensar desalineaciones angulares y cargas combinadas. Los ejemplos incluyen SB-22211, SB-22216 y SB-22310.

En esta serie, el número que sigue al prefijo SB corresponde a la designación dimensional estándar de los rodamientos de rodillos a rótula, similar a la norma ISO. Por ejemplo, el 22211 tiene un diámetro interior de 55 mm, y el 22310 de 50 mm.

Conocer esta equivalencia te permite verificar rápidamente si un rodillo a rótula McGill es intercambiable con otros de la misma designación dimensional, aunque siempre conviene confirmar las especificaciones de carga y velocidad.

Además de los prefijos, McGill utiliza sufijos para indicar características adicionales. Por ejemplo, el sufijo 2RS indica sellos de goma en ambos lados, y C3 indica juego radial mayor que el normal. Estos sufijos son estándar en la industria y se aplican también a los rodamientos McGill.

Otros sufijos frecuentes incluyen EJ (jaula de acero prensado), K (agujero cónico) y W33 (ranura y agujeros de lubricación en el aro exterior). Al leer un código completo, es importante considerar tanto el prefijo como el sufijo para conocer todas las características del rodamiento.

Si tenés dudas sobre un sufijo específico, podés consultarnos con el código completo y te explicamos qué significa cada parte.

Para cotizar un rodamiento McGill, lo ideal es tener el código completo tal como figura en la pieza o en la placa del equipo. Si no lo tenés, podés enviarnos una foto clara del rodamiento y las medidas principales: diámetro interior, diámetro exterior y ancho.

En MR Accesorios Industriales, desde Buenos Aires, Argentina, comercializamos la línea completa de McGill: rodillos de leva y de apoyo, rodamientos de agujas, rodamientos especiales y rodillos a rótula. Trabajamos con esta marca y podemos cotizarte cualquier referencia.

Escribinos por WhatsApp o email con el código, la medida o la foto de la pieza, y te respondemos a la brevedad con la cotización.
