Wie man McGill-Codes liest: Präfixe, Suffixe und Beispiele

Die McGill-Codes folgen einer klaren Logik: ein Präfix, das die Serie oder den Produkttyp angibt, eine Zahl, die sich normalerweise auf die Größe oder den Wellendurchmesser bezieht, und in einigen Fällen ein Suffix, das zusätzliche Informationen über das Design oder die Materialien liefert. Zum Beispiel entspricht im Code CF 3 das Präfix CF der Serie von Stützrollen mit Exzenterbolzen, und die Zahl 3 gibt die Nenngröße an.

Das Verständnis dieser Struktur ermöglicht es Ihnen, die Eigenschaften eines Wälzlagers schnell zu identifizieren, ohne den gesamten Katalog konsultieren zu müssen. In der Instandhaltung beschleunigt dies die Ersatzteilsuche und verringert das Risiko, ein falsches Teil zu bestellen.

Im Folgenden schlüsseln wir die häufigsten Präfixe und ihre Bedeutung in den verschiedenen Unterkategorien auf, die wir vertreiben: Stütz- und Stützrollen, Nadelwälzlager, Sonderwälzlager und Pendelrollen.

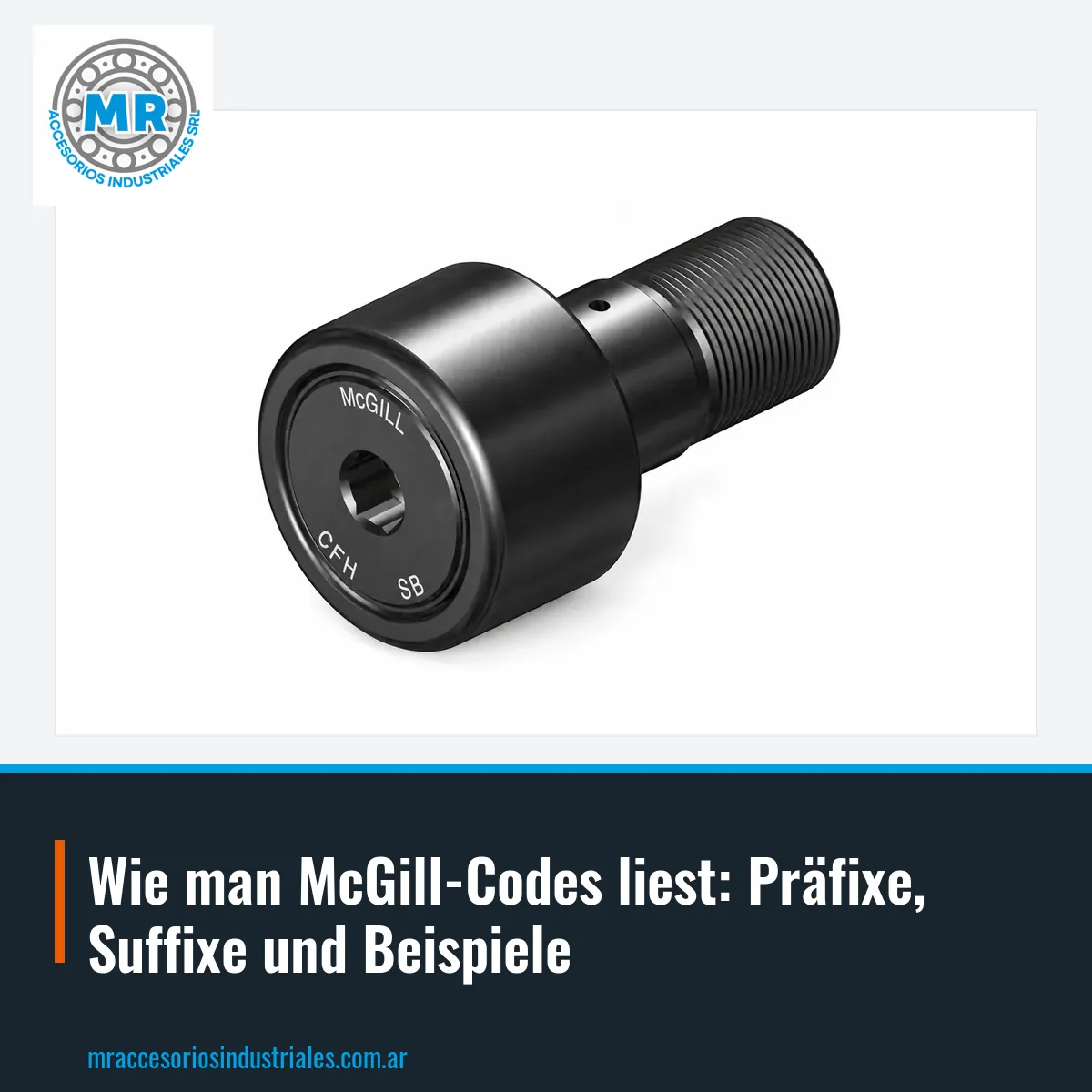

Die Serie CF ist eine der am häufigsten verwendeten bei McGill-Stützrollen. Das Präfix CF bezeichnet eine Stützrolle mit Exzenterbolzen, der es ermöglicht, die Position der Rolle während der Montage einzustellen. Die auf das Präfix folgenden Zahlen, wie in CF 1, CF 2 oder CF 3, entsprechen dem Bolzendurchmesser in Zollbruchteilen oder einer genormten Größe.

Eine weitere häufige Serie ist CYR, die Stützrollen mit konzentrischem Bolzen und Nadelkäfig bezeichnet. Obwohl sie in den Beispielen dieses Beitrags nicht vorkommt, ist es wichtig, sie zu kennen, da sie derselben Nummerierungslogik folgt.

Im Allgemeinen zeichnen sich McGill-Stützrollen durch ihre Fähigkeit aus, hohe Radiallasten zu tragen, und durch die Vielfalt der Bolzenkonfigurationen, was sie für Nocken, Linearführungen und Transportsysteme geeignet macht.

McGill-Nadelwälzlager werden in der Regel mit dem Präfix RS gekennzeichnet. Dieses Präfix wird für Nadelwälzlager mit Käfig und Druckscheiben verwendet, die für Anwendungen mit begrenztem radialem Bauraum und hohen Lasten ausgelegt sind. Beispiele für Codes sind RS 6, RS 7 und RS 9, wobei die Zahl den Wellendurchmesser in Millimetern oder eine spezifische Größenbezeichnung angibt.

Neben dem Präfix RS bietet McGill weitere Nadelwälzlager-Serien wie MR und N an, aber die Bezeichnungslogik ist ähnlich: Die auf das Präfix folgende Zahl bezieht sich auf das Hauptmaß des Wälzlagers.

Bei der Interpretation eines Nadelwälzlager-Codes ist es entscheidend, den Innendurchmesser und die Breite zu überprüfen, da kleine Unterschiede dazu führen können, dass das Teil nicht mit dem Gehäuse oder der Welle kompatibel ist.

McGill stellt auch Sonderwälzlager her, die mit dem Präfix D gefolgt von einer Zahl gekennzeichnet sind, wie D-319, D-320 und D-324. Diese Codes folgen keiner einfachen dimensionalen Regel, sondern entsprechen spezifischen Designs, die für bestimmte Anwendungen entwickelt wurden.

In diesen Fällen ist die Zahl nach dem Präfix D eine Katalogkennung, kein direktes Maß. Um ein Ersatzteil dieser Serie zu bestellen, ist es daher unerlässlich, den vollständigen Code oder die genauen Abmessungen des Wälzlagers zu haben.

Wenn Sie ein McGill-Sonderwälzlager haben und den Code nicht finden, können Sie uns ein Foto und die Maße senden; wir helfen Ihnen, die richtige Referenz zu identifizieren.

McGill-Pendelrollen werden mit dem Präfix SB bezeichnet, was spherical bearing (Pendelrollenlager) bedeutet. Diese Rollen sind darauf ausgelegt, Winkelversätze und kombinierte Lasten auszugleichen. Beispiele sind SB-22211, SB-22216 und SB-22310.

In dieser Serie entspricht die auf das Präfix SB folgende Zahl der standardmäßigen Dimensionsbezeichnung von Pendelrollenlagern, ähnlich der ISO-Norm. Zum Beispiel hat die 22211 einen Innendurchmesser von 55 mm und die 22310 von 50 mm.

Die Kenntnis dieser Äquivalenz ermöglicht es Ihnen, schnell zu überprüfen, ob eine McGill-Pendelrolle mit anderen derselben Dimensionsbezeichnung austauschbar ist, wobei es jedoch immer ratsam ist, die Last- und Drehzahlspezifikationen zu bestätigen.

Neben den Präfixen verwendet McGill Suffixe, um zusätzliche Merkmale anzugeben. Zum Beispiel zeigt das Suffix 2RS Gummidichtungen auf beiden Seiten an, und C3 steht für ein größeres Radialspiel als normal. Diese Suffixe sind in der Industrie Standard und gelten auch für McGill-Wälzlager.

Weitere häufige Suffixe sind EJ (gepresster Stahlkäfig), K (konisches Bohrung) und W33 (Schmiernut und -bohrungen im Außenring). Beim Lesen eines vollständigen Codes ist es wichtig, sowohl das Präfix als auch das Suffix zu berücksichtigen, um alle Eigenschaften des Wälzlagers zu kennen.

Wenn Sie Zweifel zu einem bestimmten Suffix haben, können Sie uns den vollständigen Code mitteilen, und wir erklären Ihnen, was jeder Teil bedeutet.
