McGill: Wie man das Wälzlager je nach Anwendung auswählt

McGill-Kurven- und Stützrollen sind Wälzlager mit einem dicken Außenring, der zum Rollen auf einer Laufbahn oder Kurve ausgelegt ist. Sie nehmen hohe Radiallasten und je nach Bauart auch mäßige Axiallasten auf. Sie werden in Mechanismen eingesetzt, bei denen eine Rolle einem Profil folgt, wie Vorschubsysteme, Linearführungen oder Maschinenkurven.

Bei der Auswahl einer McGill-Kurvenrolle ist zuerst die Radiallast und die Drehzahl zu definieren. Der dicke Außenring ermöglicht die Aufnahme von Stößen und außermittigen Lasten, aber die dynamische Tragzahl des Modells muss überprüft werden. Auch die Montageart ist wichtig: einige werden mit Zentralbolzen befestigt, andere mit Gewindezapfen oder direkt auf einer Welle.

Im McGill-Katalog entsprechen Codes wie CF 3, CF 2 und CF 1 Kurvenrollen mit Bolzen. Für ein Angebot sollte der vollständige Code oder die Maße für Außendurchmesser, Breite und Befestigungsart angegeben werden. Ein häufiger Fehler ist, nur nach dem Außendurchmesser zu fragen, ohne den Bolzendurchmesser oder das Gewinde zu prüfen.

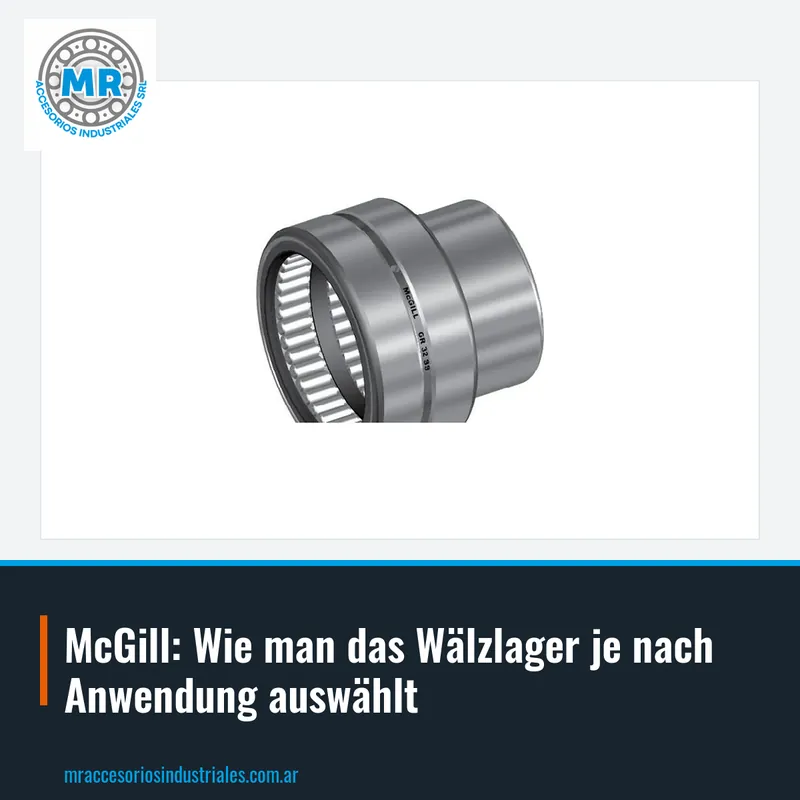

McGill-Nadellager zeichnen sich durch ihren dünnen Querschnitt und ihre hohe Tragfähigkeit auf engem Raum aus. Sie verwenden zylindrische Rollen mit kleinem Durchmesser, was eine kompakte Bauweise mit guter Steifigkeit ermöglicht. Sie sind ideal für Anwendungen, bei denen der radiale Bauraum begrenzt und die Drehzahl mäßig bis hoch ist.

Die Auswahl eines McGill-Nadellagers hängt von der Last, der Drehzahl und der verfügbaren Schmierung ab. Da sie wenig Innenraum haben, erfordern sie eine angemessene Schmierung und eine präzise Wellenpassung. Sie werden in Getrieben, kleinen Motoren, Pumpen und Mechanismen mit alternierender oder rotierender Bewegung montiert.

Codes wie GR 88, GR 26 und GR 44 sind Beispiele für McGill-Nadellager. Für die Bestellung werden der Innendurchmesser, der Außendurchmesser und die Breite oder der eingravierte Code benötigt. Verwechseln Sie ein Nadellager nicht mit einer Buchse: Ersteres hat Wälzkörper, Letztere ist ein Gleitlager.

Innerhalb der McGill-Linie gibt es Sonderwälzlager, die für Anwendungen gedacht sind, die nicht mit Standardserien gelöst werden können. Sie können besondere Geometrien oder eine für eine bestimmte Maschine definierte Bauart haben und werden deshalb mit ihrem eigenen Code identifiziert.

Bei der Auswahl eines McGill-Sonderwälzlagers ist es entscheidend, die Funktion im Gerät zu verstehen. Es kann sich um ein Wälzlager mit integriertem Bund, eine Rolle mit speziellem Profil oder eine Nadelbauart mit reduzierten Toleranzen handeln. Die Informationen des Originalherstellers oder die Zeichnung des Teils sind entscheidend, um den richtigen Ersatz zu identifizieren.

Im McGill-Katalog sind Codes wie D-324, D-320 und D-319 als Sonderwälzlager aufgeführt. Für ein Angebot senden Sie den vollständigen Code, wenn er lesbar ist, oder die genauen Maße und ein Foto des Teils. Ein häufiger Fehler ist anzunehmen, dass ein Sonderwälzlager mit einem Standardwälzlager ähnlicher Maße austauschbar ist.

McGill-Pendelrollenlager sind Wälzlager mit sphärischen Rollen, die eine Winkelabweichung zwischen Welle und Gehäuse ermöglichen. Sie nehmen kombinierte Radial- und Axiallasten auf und sind selbstausrichtend. Sie werden in Anwendungen eingesetzt, bei denen die Montage keine perfekte Ausrichtung gewährleistet, wie bei langen Wellen oder sich durchbiegenden Strukturen.

Die Auswahl eines McGill-Pendelrollenlagers hängt von der Größe der Last, der Drehzahl und dem erwarteten Grad der Fehlausrichtung ab. Die sphärische Bauart der Rollen und die Laufbahn des Außenrings ermöglichen den Ausgleich von Ausrichtungsfehlern. Sie erfordern ein geeignetes Gehäuse und in der Regel Fettschmierung.

Codes wie SB-22211, SB-22310 und SB-22216 sind Beispiele für McGill-Pendelrollenlager. Für ein Angebot werden der vollständige Code oder die Maße für Innen-, Außen- und Breitendurchmesser benötigt. Prüfen Sie, ob das Wälzlager eine zylindrische oder kegelige Bohrung hat, denn das ändert das Befestigungssystem.

Die korrekte Identifizierung eines McGill-Wälzlagers ist der erste Schritt für einen erfolgreichen Austausch. Die meisten McGill-Wälzlager tragen den Code auf einer Seitenfläche oder auf dem Außenring eingraviert. Dieser Code kombiniert Buchstaben und Zahlen, die die Serie, die Größe und manchmal die Art der Dichtung oder des Käfigs angeben.

Neben dem Code sollten mit einem Messschieber der Innendurchmesser, der Außendurchmesser und die Breite gemessen werden. Bei Kurvenrollen auch der Durchmesser des Bolzens oder das Gewinde. Die eingravierten Markierungen können durch Gebrauch abgenutzt sein, daher hilft ein klares Foto, die Referenz zu bestätigen.

Beim Bestellen eines McGill-Wälzlagers senden Sie den vollständigen Code und die Maße. Wenn der Code unleserlich ist, erleichtert ein Foto des Teils und des Einbauorts die Identifizierung. Verlassen Sie sich nicht nur auf das Maß: Zwei Wälzlager mit demselben Außendurchmesser können eine unterschiedliche Innenkonstruktion oder Tragfähigkeit haben.

Die Last ist der Hauptfaktor bei der Auswahl eines McGill-Wälzlagers. Es ist zwischen Radiallast, Axiallast und kombinierten Lasten zu unterscheiden. Kurvenrollen nehmen hauptsächlich Radiallast auf, während Pendelrollenlager kombinierte Lasten und Fehlausrichtung akzeptieren. Die dynamische und statische Tragzahl sind in den Katalogtabellen angegeben.

Die Drehzahl beeinflusst die Schmierung und die Wärmeentwicklung. McGill-Nadellager werden aufgrund ihrer kompakten Bauart häufig bei mäßigen bis hohen Drehzahlen mit Öl- oder Fettschmierung eingesetzt. Bei Kurvenrollen wird die Drehzahl zusammen mit der Last und der Laufbahn, auf der der Außenring rollt, bewertet.

Auch die Umgebung bestimmt die Auswahl: Vorhandensein von Staub, Feuchtigkeit, Chemikalien oder extremen Temperaturen. In diesen Fällen werden Dichtungen, Werkstoffe und spezielle Schmierstoffe bewertet. Die Montage ist der letzte Faktor: Art der Passung, axiale Befestigung und Montagefreundlichkeit. Ein gut gewähltes, aber schlecht montiertes Wälzlager fällt vorzeitig aus.

Ein häufiger Fehler ist, ein McGill-Wälzlager nur nach dem Maß zu bestellen, ohne den vollständigen Code zu prüfen. Zwei Wälzlager mit demselben Außendurchmesser können eine unterschiedliche Breite, Dichtungsart oder Tragfähigkeit haben. Es ist immer ratsam, den eingravierten Code zu bestätigen oder ein Foto des Teils zu senden.

Ein weiterer Fehler ist, die Befestigungsart nicht zu berücksichtigen. Bei Kurvenrollen kann der Bolzen Gewinde oder glatt sein, und das Gewinde kann metrisch oder in Zoll sein. Bei Pendelrollenlagern kann die Bohrung zylindrisch oder kegelig sein. Eine falsche Montage erzeugt Vibrationen, vorzeitigen Verschleiß und sogar Bruch des Wälzlagers.

Auch bei der Schmierung werden Fehler gemacht: Verwendung eines ungeeigneten Fetts oder Nichteinhaltung der Nachschmierintervalle. McGill-Wälzlager benötigen wie jedes Wälzlager einen Schmierfilm, um die Wälzkörper von den Laufbahnen zu trennen. Im Zweifelsfall schreiben Sie uns per WhatsApp oder E-Mail mit dem Code, dem Maß oder einem Foto, und wir antworten Ihnen umgehend.
