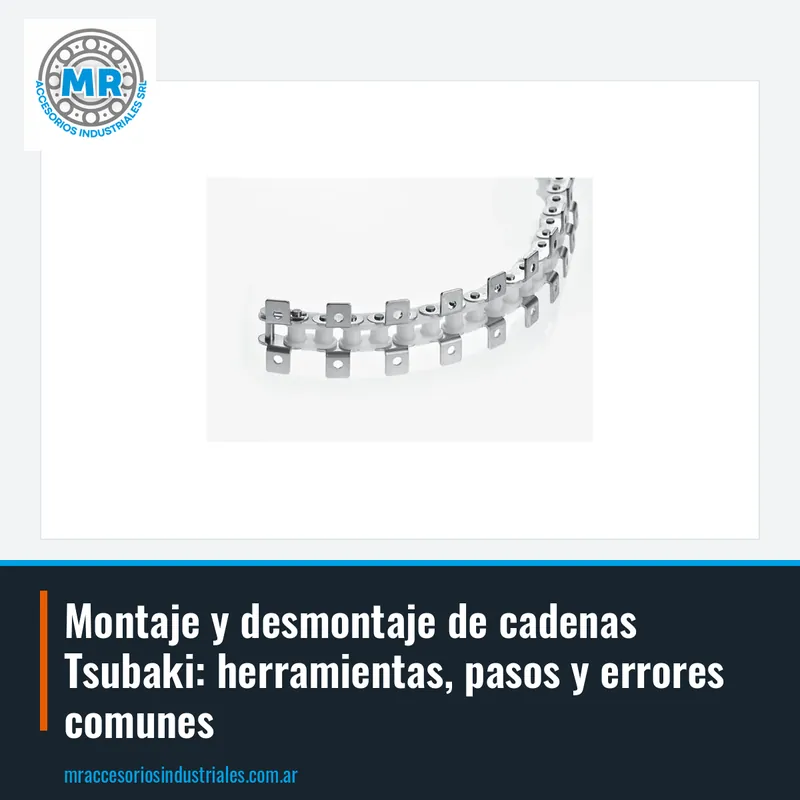

Montaje y desmontaje de cadenas Tsubaki: herramientas, pasos y errores comunes

Para trabajar con cadenas Tsubaki necesitás herramientas específicas que evitan daños en los eslabones y facilitan el proceso. Un extractor de eslabones, también llamado rompecadenas, es fundamental para quitar pasadores sin deformar las placas. También conviene tener un medidor de desgaste para verificar el alargamiento de la cadena antes de decidir si se reemplaza. Las llaves fijas o de tubo del tamaño correcto ayudan a ajustar las uniones sin forzar los componentes.

En el caso de cadenas de rodillos como la RS40 o RS60, el extractor debe coincidir con el paso de la cadena para un trabajo prolijo. Para cadenas transportadoras como la M 20 o M 40, que suelen ser más pesadas, se recomienda usar herramientas de mayor capacidad y soportes que mantengan la cadena alineada. Las cadenas de hojas como la BL 466 requieren extractores especiales por su diseño de placas múltiples.

Además de las herramientas, es clave contar con elementos de seguridad como guantes y protección ocular. Antes de comenzar, verificá que la máquina esté apagada y bloqueada para evitar arranques accidentales. Si no tenés la herramienta adecuada, no improvises con pinzas o martillos: podés dañar los eslabones y comprometer la vida útil de la cadena. En MR te asesoramos sobre qué herramienta conviene para cada tipo de cadena Tsubaki.

El montaje de una cadena Tsubaki comienza con la verificación de que el largo sea el correcto para la aplicación. Si la cadena es nueva, puede venir con un eslabón de unión o requerir que se una con un pasador. Para cadenas de rodillos como la WK-2, se coloca el eslabón de unión y se asegura con el clip correspondiente. Es importante que el clip quede orientado en el sentido de marcha para evitar que se salga.

En cadenas transportadoras como la M 56, el montaje puede requerir el uso de tensores para dar la tensión adecuada. Una cadena demasiado tensa genera cargas excesivas en los rodamientos y acelera el desgaste. Por el contrario, una cadena floja puede saltar los dientes de las ruedas y provocar fallas. La tensión correcta se verifica midiendo la flecha en el centro del tramo entre ruedas.

Para cadenas de hojas como la BL 646, el montaje es más delicado porque las placas deben quedar perfectamente alineadas. Se recomienda usar guías o soportes que mantengan la cadena en posición durante el armado. Después de montar, girar manualmente el sistema para comprobar que no haya puntos duros ni roces. Si notás alguna irregularidad, revisá la alineación de las ruedas y la tensión antes de poner en marcha.

El desmontaje de una cadena Tsubaki requiere paciencia y las herramientas adecuadas para no arruinar los eslabones que aún sirven. Primero, aflojá el tensor o desplazá el eje para dar holgura a la cadena. Luego, identificá el eslabón de unión o el punto donde vas a extraer el pasador. Con el extractor, empujá el pasador hacia afuera de manera controlada, sin golpear.

En cadenas de rodillos como la RS60, si el pasador está muy ajustado, podés usar un lubricante penetrante para facilitar la extracción. Nunca uses calor excesivo, porque podés alterar el tratamiento térmico de los componentes. Para cadenas transportadoras como la M 20, que suelen ser pesadas, se necesita un extractor robusto y, a veces, un ayudante para sostener la cadena.

Después de desmontar, limpiá los componentes y revisá el estado de los eslabones, pasadores y rodillos. Si vas a reutilizar la cadena, medí el desgaste con un calibre o medidor específico. Si el alargamiento supera el límite recomendado por el fabricante, es momento de reemplazarla. En MR te ayudamos a identificar el código correcto de tu cadena Tsubaki para que pidas el repuesto exacto.

Uno de los errores más frecuentes es montar la cadena con una tensión incorrecta. Una cadena demasiado tensa trabaja forzada y desgasta prematuramente los pasadores y bujes. Una cadena floja golpea y puede causar fatiga en las placas. La tensión correcta se logra siguiendo las recomendaciones del fabricante para cada aplicación y verificando periódicamente.

Otro error común es no alinear correctamente las ruedas dentadas. Si las ruedas no están en el mismo plano, la cadena recibe cargas laterales que aceleran el desgaste de los flancos y pueden provocar roturas. Usá una regla o un láser para verificar la alineación antes de tensar la cadena. También es importante que las ruedas tengan el mismo paso que la cadena, por ejemplo, una RS40 con ruedas para paso de media pulgada.

La falta de lubricación es otro factor que reduce la vida útil. Las cadenas Tsubaki necesitan lubricante en los puntos de articulación para minimizar la fricción y el desgaste. Aplicá el lubricante adecuado según la velocidad y el ambiente de trabajo. Evitá usar grasas pesadas en cadenas de alta velocidad, porque pueden atrapar contaminantes. Un plan de lubricación regular es clave para prolongar la vida de la cadena.

El mantenimiento preventivo comienza con inspecciones visuales periódicas para detectar signos de desgaste, corrosión o daños en los eslabones. Revisá que no haya eslabones agarrotados que no articulen libremente. En cadenas de rodillos como la WK-2, verificá que los rodillos giren sin dificultad. En cadenas transportadoras como la M 40, controlá el estado de los pasadores y las placas.

La medición del alargamiento es fundamental para decidir cuándo reemplazar la cadena. Usá un medidor de desgaste o un calibre para comparar la longitud de un tramo de cadena con la longitud original. Si el alargamiento supera el valor máximo recomendado, la cadena ya no se ajusta bien a las ruedas y puede dañarlas. Es más económico reemplazar la cadena a tiempo que tener que cambiar también las ruedas.

Además de la cadena, revisá el estado de las ruedas dentadas. Si los dientes están desgastados o deformados, aceleran el desgaste de la cadena nueva. En algunos casos, conviene reemplazar la cadena y las ruedas al mismo tiempo para asegurar un funcionamiento óptimo. En MR te asesoramos sobre los repuestos Tsubaki que necesitás para tu sistema de transmisión o transporte.

Las cadenas de rodillos Tsubaki, como la RS40 o RS60, son las más comunes en transmisiones de potencia. Su montaje es relativamente sencillo, pero requiere atención al clip de unión y a la tensión. En aplicaciones de alta velocidad, se recomienda usar uniones remachadas en lugar de clips para mayor seguridad. El desmontaje de estas cadenas se hace con extractores específicos para el paso correspondiente.

Las cadenas transportadoras Tsubaki, como la M 56 o M 20, se usan en sistemas de transporte de materiales. Su montaje puede requerir el armado de tramos largos y el uso de tensores hidráulicos o mecánicos. Es importante que los soportes de la cadena estén bien alineados y que no haya obstáculos en el recorrido. El desmontaje se hace por tramos, soltando las uniones y retirando la cadena con cuidado.

Las cadenas de hojas Tsubaki, como la BL 844, se emplean en aplicaciones de elevación y tracción. Su montaje exige que las placas queden perfectamente paralelas y que los pasadores estén bien asegurados. El desmontaje se realiza con extractores especiales que empujan los pasadores sin dañar las placas. Estas cadenas suelen trabajar con cargas elevadas, por lo que cualquier error de montaje puede ser peligroso.

La decisión de reemplazar una cadena Tsubaki se basa en el desgaste medido y en el estado general de los componentes. Si el alargamiento supera el límite recomendado, la cadena ya no se acopla bien a las ruedas y puede saltar. También se reemplaza si hay eslabones rotos, pasadores flojos o corrosión severa. En esos casos, seguir usando la cadena puede dañar otros componentes del sistema.

En cadenas de rodillos como la RS60, un signo claro de desgaste es el alargamiento visible y el ruido durante el funcionamiento. En cadenas transportadoras como la M 40, el desgaste se manifiesta en la dificultad para mantener la tensión y en el desgaste de los dientes de las ruedas. En cadenas de hojas como la BL 466, la fatiga de las placas puede provocar roturas repentinas, por lo que se recomienda inspecciones frecuentes.

Al reemplazar, es fundamental pedir el código correcto de la cadena Tsubaki. Si tenés dudas, sacá una foto de la cadena y de las ruedas, y enviala a MR por WhatsApp o email. Con esa información, te cotizamos la cadena exacta y te indicamos los pasos para un montaje correcto. No dejes pasar el desgaste: una cadena en mal estado puede parar tu producción y causar daños mayores.
