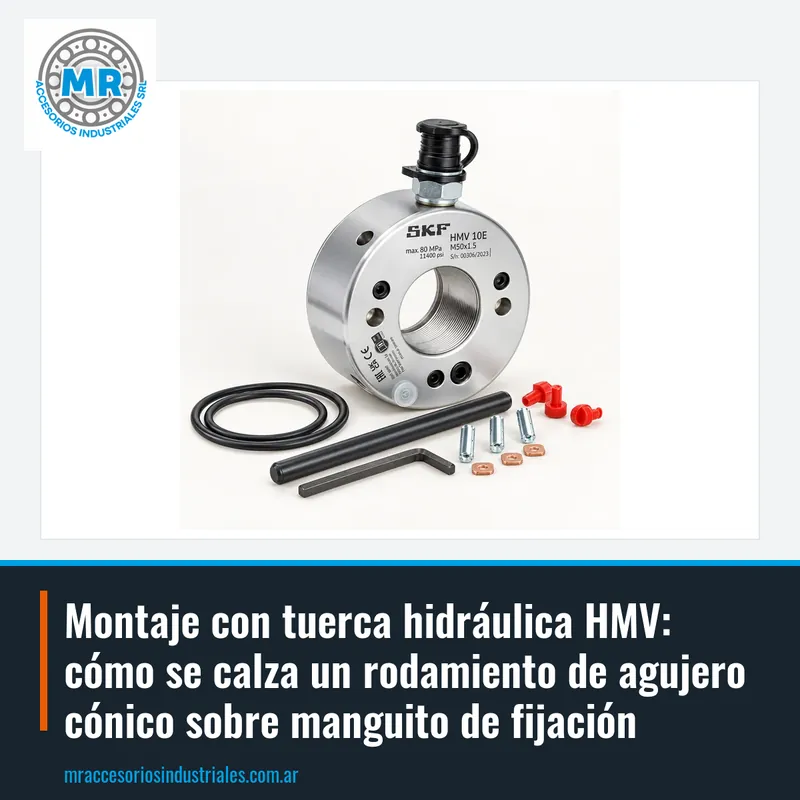

Montaje con tuerca hidráulica HMV: cómo se calza un rodamiento de agujero cónico sobre manguito de fijación

La tuerca hidráulica HMV es una herramienta de montaje que permite calzar rodamientos con agujero cónico sobre manguitos de fijación o directamente sobre ejes cónicos. A diferencia de una tuerca mecánica, que se aprieta con llave, la HMV usa presión de aceite para generar un empuje axial controlado. Esto facilita el desplazamiento del rodamiento a lo largo del cono sin golpes ni calentamiento excesivo. En mantenimiento industrial se usa cuando el espacio es reducido o cuando se necesita precisión en el calado.

El principio es simple: la tuerca se enrosca en el extremo roscado del manguito o del eje, y una bomba manual inyecta aceite detrás de un pistón anular. Ese pistón empuja contra el rodamiento o contra una arandela intermedia, moviéndolo axialmente. Como el agujero es cónico, cada milímetro de avance reduce el juego interno del rodamiento. Por eso el montaje con tuerca hidráulica HMV es el método recomendado para rodamientos medianos y grandes, donde el ajuste por interferencia es importante.

En el catálogo SKF, las tuercas hidráulicas de la serie HMV se identifican con códigos como HMV 10E o HMV 19E. Para elegir la tuerca correcta hay que conocer la rosca del manguito o del eje. En MR comercializamos estas tuercas y te ayudamos a seleccionar la que corresponde a tu aplicación.

El manguito de fijación es un casquillo de acero con agujero cilíndrico y superficie exterior cónica. Se desliza sobre el eje y sirve de asiento para rodamientos con agujero cónico, identificados con el sufijo K. Al avanzar el rodamiento sobre el cono, el manguito se comprime contra el eje y queda fijo por interferencia. Los manguitos de la serie H, como H 207 o H 306, se usan en ejes de transmisión, ventiladores y bombas.

Cada manguito tiene una rosca en su extremo mayor para alojar una tuerca de fijación o una tuerca hidráulica. También trae una ranura para la lengüeta de la arandela de traba. Antes de montar, hay que verificar que el diámetro del eje esté dentro de la tolerancia indicada y que la superficie esté limpia y sin rebabas. Un eje rayado o con óxido puede impedir el correcto asentamiento del manguito.

Para elegir el manguito correcto se necesitan el diámetro del eje y el código del rodamiento. En MR distribuimos manguitos de fijación SKF y te cotizamos el conjunto completo: manguito, tuerca de fijación y tuerca hidráulica si la necesitás.

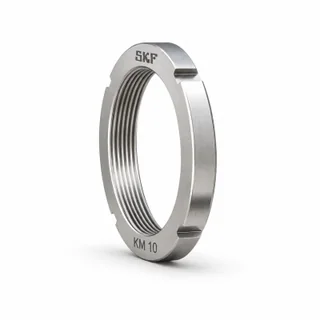

Una vez que el rodamiento alcanzó la posición deseada sobre el manguito, hay que fijarlo axialmente para que no se afloje durante el funcionamiento. Para eso se usa una tuerca de fijación de la serie KM, como KM 9 o KM 5. Estas tuercas tienen rosca fina y se aprietan contra el rodamiento o contra una arandela de traba. Su función es mantener la precarga o el juego interno logrado durante el calado.

La tuerca KM se instala después de retirar la tuerca hidráulica. Se enrosca a mano hasta hacer tope y luego se ajusta con una llave de gancho o de golpe, según el tamaño. Para evitar que se afloje, se dobla una lengüeta de la arandela de traba hacia una ranura de la tuerca. Es importante no reemplazar la arandela por una arandela común, porque la lengüeta es la que traba el conjunto.

Al pedir una tuerca de fijación, conviene indicar el código del manguito o el diámetro de rosca. En MR comercializamos tuercas de fijación SKF y te ayudamos a confirmar la compatibilidad con tu manguito.

Antes de empezar, hay que reunir todas las piezas: el rodamiento con agujero cónico, el manguito de fijación, la tuerca hidráulica HMV, la bomba manual con manómetro y el aceite limpio recomendado. También se necesita la tuerca de fijación KM con su arandela de traba para el cierre final. El eje debe estar limpio, seco y sin daños superficiales. Se recomienda medir el diámetro del eje en varios puntos para asegurar que esté dentro de tolerancia.

El manguito se desliza sobre el eje hasta la posición aproximada de trabajo. Luego se coloca el rodamiento sobre el cono, empujándolo a mano hasta que haga contacto. La tuerca hidráulica HMV se enrosca en el extremo roscado del manguito hasta que el pistón toque el rodamiento o una arandela intermedia. Es clave que la tuerca esté bien alineada y que el pistón esté completamente retraído antes de empezar a bombear.

Un error común es no purgar el aire del circuito hidráulico. Si queda aire dentro de la tuerca, el avance será irregular y el manómetro dará lecturas falsas. Por eso se bombea lentamente hasta que salga aceite sin burbujas por el purgador. En MR te cotizamos la tuerca hidráulica HMV que necesitás.

Con la tuerca HMV en posición y el circuito purgado, se comienza a bombear aceite lentamente. El pistón avanza y empuja el rodamiento sobre el cono del manguito. A medida que el rodamiento se desplaza, el manguito se comprime contra el eje y el juego interno del rodamiento disminuye. El operador debe controlar el manómetro y, si es posible, medir el juego radial con galgas antes, durante y después del montaje.

El avance debe ser uniforme y sin picos de presión. Si la presión sube bruscamente sin que el rodamiento se mueva, hay que detenerse y revisar: puede haber suciedad en el cono, falta de lubricación en la rosca o un manguito mal posicionado. Nunca se debe forzar con golpes ni calentar el rodamiento si se está usando tuerca hidráulica, porque se pierde el control del calado. La tuerca HMV permite un montaje en frío, limpio y repetible.

El punto final de calado se determina por el juego interno residual o por la reducción de juego especificada por el fabricante del rodamiento. No hay una presión universal: depende del tamaño del rodamiento, del ajuste y del estado del eje. Por eso es fundamental registrar la presión de montaje y el desplazamiento axial para futuros mantenimientos. Cada tuerca, como HMV 10E o HMV 19E, corresponde a una rosca determinada, así que tiene que coincidir con la del manguito o del eje.

Cuando el rodamiento alcanzó la posición correcta, se libera la presión de la tuerca hidráulica y se desenrosca con cuidado. En su lugar se coloca la arandela de traba y la tuerca de fijación KM correspondiente. La tuerca se ajusta firmemente contra el rodamiento o contra la arandela, según el diseño. Luego se dobla una lengüeta de la arandela hacia una ranura de la tuerca para evitar que se afloje.

Es importante no reutilizar arandelas de traba viejas si las lengüetas están fatigadas o rotas. Una arandela dañada puede permitir que la tuerca se afloje y que el rodamiento pierda el ajuste. En MR comercializamos tuercas de fijación SKF y arandelas de traba compatibles, para que el montaje quede seguro. También te cotizamos el conjunto completo: manguito, tuerca hidráulica y tuerca de fijación.

Después de fijar la tuerca, se recomienda girar el eje a mano para verificar que el rodamiento rote suavemente y sin puntos duros. Si se siente resistencia irregular, puede haber un problema de alineación o de suciedad. En ese caso, conviene desmontar y revisar antes de poner el equipo en marcha. Un montaje bien hecho con tuerca hidráulica HMV prolonga la vida útil del rodamiento y evita fallas prematuras.

Uno de los errores más frecuentes es usar una tuerca hidráulica con rosca incorrecta. Si la rosca no coincide con la del manguito, se puede dañar tanto la tuerca como el manguito. Por eso hay que verificar el código del manguito y la rosca antes de pedir la HMV. Otro error es no lubricar la rosca y el pistón antes del montaje, lo que aumenta la fricción y falsea la presión indicada por el manómetro.

También es común confundir la tuerca hidráulica con la tuerca de fijación. La HMV es una herramienta de montaje que se retira después del calado; la KM es la que queda fija en el equipo. No se debe dejar la HMV montada en servicio, porque no está diseñada para soportar cargas axiales continuas. Al pedir repuestos, conviene enviar una foto del manguito y del rodamiento, o indicar los códigos grabados en las piezas.
