Montage mit Hydraulikmutter HMV: Wie man ein Kegelbohrungslager auf eine Spannhülse aufzieht

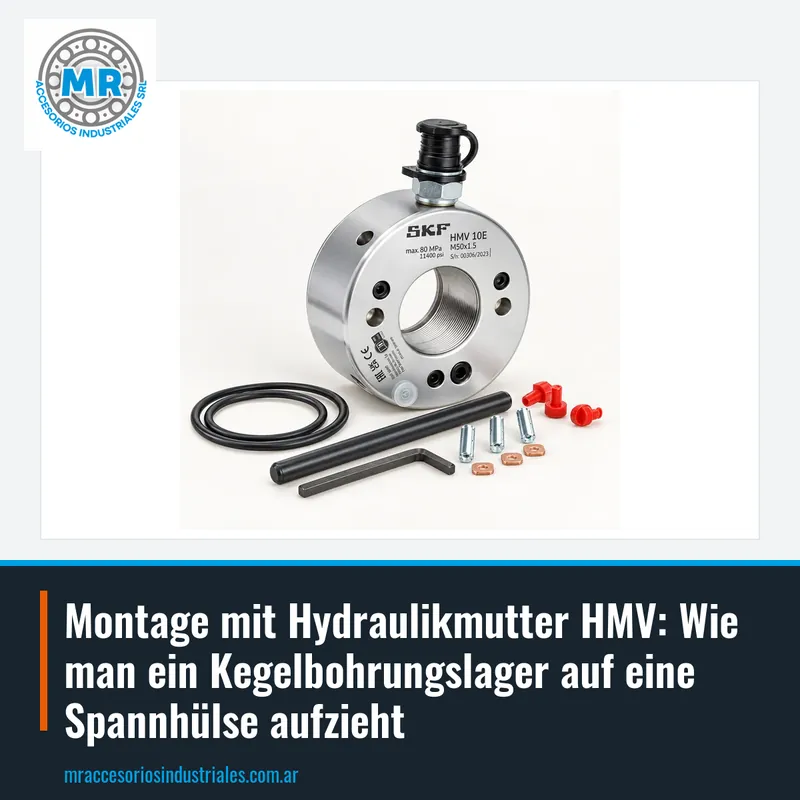

Die Hydraulikmutter HMV ist ein Montagewerkzeug, mit dem Kegelbohrungslager auf Spannhülsen oder direkt auf Kegelwellen aufgezogen werden können. Im Gegensatz zu einer mechanischen Mutter, die mit einem Schlüssel angezogen wird, erzeugt die HMV mit Öldruck einen kontrollierten Axialschub. Dies erleichtert das Verschieben des Lagers entlang des Konus ohne Schläge oder übermäßige Erwärmung. In der industriellen Instandhaltung wird sie eingesetzt, wenn der Bauraum begrenzt ist oder eine präzise Einstellung des Aufzugs erforderlich ist.

Das Prinzip ist einfach: Die Mutter wird auf das Gewindeende der Hülse oder der Welle geschraubt, und eine Handpumpe injiziert Öl hinter einen Ringkolben. Dieser Kolben drückt gegen das Lager oder eine Zwischenscheibe und bewegt es axial. Da die Bohrung konisch ist, verringert jeder Millimeter Vorschub das innere Spiel des Lagers. Deshalb ist die Montage mit Hydraulikmutter HMV die empfohlene Methode für mittlere und große Lager, bei denen das Übermaß wichtig ist.

Im SKF-Katalog werden Hydraulikmuttern der Baureihe HMV mit Codes wie HMV 10E oder HMV 19E identifiziert. Um die richtige Mutter auszuwählen, muss man das Gewinde der Hülse oder der Welle kennen. Bei MR vertreiben wir diese Muttern und helfen Ihnen, die für Ihre Anwendung passende auszuwählen.

Die Spannhülse ist eine Stahlbuchse mit zylindrischer Bohrung und konischer Außenfläche. Sie wird auf die Welle geschoben und dient als Sitz für Kegelbohrungslager, die mit dem Suffix K gekennzeichnet sind. Beim Vorschieben des Lagers auf dem Konus wird die Hülse gegen die Welle gepresst und bleibt durch Übermaß fixiert. Hülsen der Baureihe H, wie H 207 oder H 306, werden in Antriebswellen, Ventilatoren und Pumpen verwendet.

Jede Hülse hat ein Gewinde am größeren Ende zur Aufnahme einer Nutmutter oder einer Hydraulikmutter. Sie hat auch eine Nut für die Nase der Sicherungsscheibe. Vor der Montage muss überprüft werden, ob der Wellendurchmesser innerhalb der angegebenen Toleranz liegt und die Oberfläche sauber und gratfrei ist. Eine zerkratzte oder verrostete Welle kann das korrekte Anliegen der Hülse verhindern.

Zur Auswahl der richtigen Hülse werden der Wellendurchmesser und der Lagercode benötigt. Bei MR vertreiben wir SKF-Spannhülsen und bieten Ihnen das komplette Set an: Hülse, Nutmutter und Hydraulikmutter, falls benötigt.

Sobald das Lager die gewünschte Position auf der Hülse erreicht hat, muss es axial fixiert werden, damit es sich während des Betriebs nicht löst. Dazu wird eine Nutmutter der Baureihe KM verwendet, wie KM 9 oder KM 5. Diese Muttern haben ein Feingewinde und werden gegen das Lager oder eine Sicherungsscheibe angezogen. Ihre Funktion ist es, die Vorspannung oder das während des Aufzugs erreichte innere Spiel zu halten.

Die KM-Mutter wird nach dem Entfernen der Hydraulikmutter installiert. Sie wird von Hand bis zum Anschlag aufgeschraubt und dann je nach Größe mit einem Hakenschlüssel oder Schlagmutter angezogen. Um ein Lösen zu verhindern, wird eine Nase der Sicherungsscheibe in eine Nut der Mutter gebogen. Es ist wichtig, die Scheibe nicht durch eine gewöhnliche Scheibe zu ersetzen, da die Nase die Einheit verriegelt.

Bei der Bestellung einer Nutmutter ist es ratsam, den Code der Hülse oder den Gewindedurchmesser anzugeben. Bei MR vertreiben wir SKF-Nutmuttern und helfen Ihnen, die Kompatibilität mit Ihrer Hülse zu bestätigen.

Bevor Sie beginnen, müssen alle Teile bereitliegen: das Kegelbohrungslager, die Spannhülse, die Hydraulikmutter HMV, die Handpumpe mit Manometer und das empfohlene saubere Öl. Außerdem wird die Nutmutter KM mit ihrer Sicherungsscheibe für den endgültigen Verschluss benötigt. Die Welle muss sauber, trocken und ohne Oberflächenschäden sein. Es wird empfohlen, den Wellendurchmesser an mehreren Stellen zu messen, um sicherzustellen, dass er innerhalb der Toleranz liegt.

Die Hülse wird auf die Welle bis zur ungefähren Arbeitsposition geschoben. Dann wird das Lager auf den Konus gesetzt und von Hand bis zum Kontakt gedrückt. Die Hydraulikmutter HMV wird auf das Gewindeende der Hülse geschraubt, bis der Kolben das Lager oder eine Zwischenscheibe berührt. Es ist entscheidend, dass die Mutter gut ausgerichtet ist und der Kolben vor dem Pumpen vollständig zurückgezogen ist.

Ein häufiger Fehler ist, die Luft aus dem Hydraulikkreislauf nicht zu entlüften. Wenn Luft in der Mutter verbleibt, ist der Vorschub unregelmäßig und das Manometer zeigt falsche Werte an. Deshalb wird langsam gepumpt, bis Öl ohne Blasen aus dem Entlüfter austritt. Bei MR bieten wir Ihnen die benötigte Hydraulikmutter HMV an.

Mit der HMV-Mutter in Position und dem entlüfteten Kreislauf beginnt man, langsam Öl zu pumpen. Der Kolben fährt vor und drückt das Lager auf den Konus der Hülse. Während sich das Lager bewegt, wird die Hülse gegen die Welle gepresst und das innere Spiel des Lagers verringert sich. Der Bediener muss das Manometer überwachen und, wenn möglich, das Radialspiel mit Fühlerlehren vor, während und nach der Montage messen.

Der Vorschub muss gleichmäßig und ohne Druckspitzen erfolgen. Wenn der Druck plötzlich ansteigt, ohne dass sich das Lager bewegt, muss angehalten und überprüft werden: Es könnte Schmutz auf dem Konus, fehlende Schmierung am Gewinde oder eine falsch positionierte Hülse vorliegen. Es darf niemals mit Schlägen nachgeholfen oder das Lager erwärmt werden, wenn eine Hydraulikmutter verwendet wird, da sonst die Kontrolle über den Aufzug verloren geht. Die HMV-Mutter ermöglicht eine kalte, saubere und wiederholbare Montage.

Der Endpunkt des Aufziehens wird durch das verbleibende innere Spiel oder die vom Lagerhersteller angegebene Spielreduzierung bestimmt. Es gibt keinen universellen Druck: Er hängt von der Lagergröße, der Passung und dem Zustand der Welle ab. Deshalb ist es wichtig, den Montagedruck und den axialen Verschiebeweg für zukünftige Wartungen zu dokumentieren. Jede Mutter, wie HMV 10E oder HMV 19E, entspricht einem bestimmten Gewinde, muss also mit dem der Hülse oder der Welle übereinstimmen.

Wenn das Lager die richtige Position erreicht hat, wird der Druck der Hydraulikmutter abgelassen und diese vorsichtig abgeschraubt. An ihrer Stelle werden die Sicherungsscheibe und die entsprechende Nutmutter KM angebracht. Die Mutter wird je nach Ausführung fest gegen das Lager oder die Scheibe angezogen. Dann wird eine Nase der Scheibe in eine Nut der Mutter gebogen, um ein Lösen zu verhindern.

Es ist wichtig, alte Sicherungsscheiben nicht wiederzuverwenden, wenn die Nasen ermüdet oder gebrochen sind. Eine beschädigte Scheibe kann dazu führen, dass sich die Mutter löst und das Lager seine Einstellung verliert. Bei MR vertreiben wir SKF-Nutmuttern und kompatible Sicherungsscheiben, damit die Montage sicher ist. Wir bieten Ihnen auch das komplette Set an: Hülse, Hydraulikmutter und Nutmutter.

Nach dem Fixieren der Mutter wird empfohlen, die Welle von Hand zu drehen, um sicherzustellen, dass das Lager leicht und ohne harte Stellen läuft. Wenn unregelmäßiger Widerstand zu spüren ist, kann ein Ausrichtungs- oder Verschmutzungsproblem vorliegen. In diesem Fall sollte man demontieren und überprüfen, bevor die Anlage in Betrieb genommen wird. Eine fachgerechte Montage mit Hydraulikmutter HMV verlängert die Lebensdauer des Lagers und vermeidet vorzeitige Ausfälle.

Einer der häufigsten Fehler ist die Verwendung einer Hydraulikmutter mit falschem Gewinde. Wenn das Gewinde nicht mit dem der Hülse übereinstimmt, können sowohl die Mutter als auch die Hülse beschädigt werden. Deshalb muss vor der Bestellung der HMV der Code der Hülse und das Gewinde überprüft werden. Ein weiterer Fehler ist, das Gewinde und den Kolben vor der Montage nicht zu schmieren, was die Reibung erhöht und den vom Manometer angezeigten Druck verfälscht.

Es ist auch üblich, die Hydraulikmutter mit der Nutmutter zu verwechseln. Die HMV ist ein Montagewerkzeug, das nach dem Aufziehen entfernt wird; die KM bleibt fest in der Anlage. Die HMV darf nicht im Betrieb montiert bleiben, da sie nicht für kontinuierliche Axiallasten ausgelegt ist. Bei der Bestellung von Ersatzteilen ist es ratsam, ein Foto der Hülse und des Lagers zu senden oder die auf den Teilen eingravierten Codes anzugeben.
