Rodamientos SKF para ventiladores industriales: soportes de pie, rodillos a rótula y manguitos de fijación

Los ventiladores industriales trabajan con ejes largos, cargas variables y temperaturas que exigen rodamientos capaces de absorber desalineaciones y dilataciones. Los rodamientos para ventiladores industriales SKF más usados son los de rodillos a rótula, que se autoalinean y soportan cargas radiales y axiales combinadas. Se montan sobre manguitos de fijación en soportes de pie bipartidos, una solución clásica para equipos de gran porte.

Al seleccionar el rodamiento conviene partir del diámetro del eje y de las cargas estimadas, pero también del entorno: polvo, humedad y temperatura del aire influyen en la lubricación y en los sellos. Un error común es pedir solo el rodamiento sin considerar el soporte ni el manguito, cuando en la práctica se reemplaza el conjunto completo. Por eso en MR te ayudamos a definir los tres componentes a partir de los datos del equipo.

Para cotizar, enviá la marca y modelo del ventilador, el diámetro del eje y, si tenés, los códigos grabados en las piezas. Con esa información te indicamos el rodamiento, el soporte y el manguito adecuados. También podés mandar una foto del conjunto actual, que siempre ayuda a identificar la serie.

Los rodillos a rótula son la opción más difundida en ventiladores industriales porque compensan desalineaciones del eje y deflexiones bajo carga. Su diseño de dos hileras de rodillos sobre una pista esférica externa les da capacidad de autoalineación, clave en equipos con ejes largos o soportes separados. Trabajan bien con cargas radiales altas y cierta carga axial en ambos sentidos.

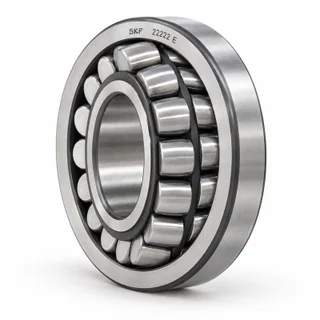

En esta aplicación se usan versiones con agujero cónico, que se montan sobre manguitos de fijación en ejes lisos. Por ejemplo, los códigos 22220 E, 22222 E y 22224 E corresponden a rodillos a rótula de la serie 222, muy comunes en ventiladores medianos y grandes. El sufijo K indica agujero cónico, aunque en los códigos comerciales a veces se omite y se da por sobreentendido cuando se pide con manguito.

Al pedir un rodamiento a rótula para ventilador, verificá el juego interno: muchos equipos requieren C3 para absorber dilataciones térmicas. También es importante definir si el rodamiento va sellado o abierto; en soportes con relubricación se usan abiertos, mientras que los sellados 2RS se reservan para aplicaciones sin mantenimiento. Si tenés dudas, consultanos con el código actual.

Los soportes bipartidos SNL son la base de montaje típica para rodamientos de ventiladores industriales. Su cuerpo dividido en dos mitades permite inspeccionar y reemplazar el rodamiento sin desmontar el eje ni el ventilador. Se fijan a la bancada con pernos y alojan el rodamiento a rótula con su manguito, formando un conjunto rígido y fácil de mantener.

En ventiladores, los soportes SNL se eligen según el diámetro del eje y el tamaño del rodamiento. Por ejemplo, SNL 505, SNL 509, SNL 526 y SNL 528 son algunas de las medidas de la serie. Cada soporte tiene designado un rango de rodamientos y manguitos compatibles, por lo que conviene pedir el conjunto completo.

Un error frecuente es reutilizar el soporte viejo con un rodamiento nuevo de distinta serie, lo que puede provocar desgaste prematuro o vibraciones. Al cotizar, indicá el código del soporte si lo conocés, o bien el diámetro del eje y el tipo de rodamiento. En MR comercializamos soportes SNL y te ayudamos a seleccionar el modelo correcto.

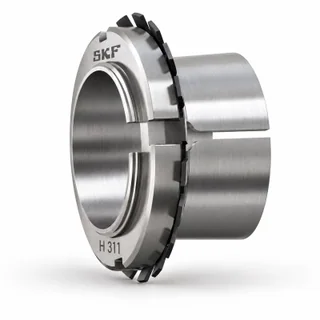

Los manguitos de fijación son piezas cónicas ranuradas que se deslizan sobre el eje y se ajustan con una tuerca, expandiendo el rodamiento de agujero cónico hasta fijarlo firmemente. En ventiladores industriales permiten montar el rodamiento en ejes lisos sin necesidad de escalones ni ajustes complejos. Además facilitan el desmontaje, ya que al aflojar la tuerca el rodamiento se libera.

Cada manguito se designa con la letra H seguida de un número que se corresponde con el tamaño del rodamiento y del eje. Por ejemplo, H 311, H 312, H 313 y H 314. Estos manguitos se usan con rodamientos a rótula de la serie 222 y soportes SNL correspondientes, formando un conjunto estándar.

Al pedir un manguito, verificá que el diámetro del eje coincida exactamente con el del manguito y que la tuerca y la arandela de seguridad estén incluidas. Si no estás seguro del tamaño, medí el eje con calibre y envianos la medida.

En un ventilador industrial, el eje suele apoyarse en dos soportes: uno fijo y otro libre. El lado fijo impide el desplazamiento axial del eje y absorbe cargas axiales, mientras que el lado libre permite la dilatación térmica sin generar tensiones. Esta configuración es esencial para evitar sobrecargas en los rodamientos y vibraciones por desalineación.

En la práctica, el lado fijo se logra fijando axialmente el rodamiento en el soporte, mientras que el lado libre se deja con holgura axial para que el rodamiento se deslice levemente. Los rodamientos a rótula con manguito permiten este ajuste de manera sencilla, ya que la posición del rodamiento sobre el manguito define el juego axial. Un montaje incorrecto puede bloquear el eje y dañar los rodamientos.

Al armar el conjunto, respetá las indicaciones del fabricante del ventilador sobre cuál lado va fijo y cuál libre. Si reemplazás los rodamientos, mantené la misma configuración y verificá que el soporte libre no quede trabado. Cualquier duda sobre el montaje, consultanos antes de instalar.

La vibración excesiva es la principal causa de falla en rodamientos de ventiladores industriales. Puede originarse por desbalanceo del rotor, desalineación del acoplamiento, soportes flojos o rodamientos desgastados. La vibración sostenida genera cargas dinámicas que reducen la vida útil del rodamiento y pueden dañar el soporte y el eje.

El desbalanceo del rotor produce fuerzas centrífugas que se transmiten a los rodamientos, provocando desgaste prematuro y aumento de temperatura. Por eso es fundamental balancear el rotor después de cualquier reparación y verificar la alineación entre motor y ventilador. También hay que controlar el estado de los soportes: una base floja o desnivelada amplifica las vibraciones.

Si detectás vibración anormal, no la ignores: revisá el balanceo, la alineación y el estado de los rodamientos. Un rodamiento dañado por vibración suele mostrar pitting o descascarillado en las pistas. En MR te asesoramos sobre el reemplazo del conjunto y te ayudamos a identificar la causa raíz para evitar recurrencias.

Para asegurar un montaje correcto y duradero, conviene pedir el conjunto completo de soporte, rodamiento y manguito. Cada componente está diseñado para funcionar con los otros dos, y mezclar series o marcas puede generar incompatibilidades. Al cotizar, indicá los tres códigos si los tenés, o bien los datos del eje y del ventilador.

Un conjunto típico combina un rodamiento de la serie 222, un soporte SNL y un manguito H de la medida que corresponda al eje. Si tu ventilador usa otra medida, envianos el diámetro del eje y la referencia actual, y te proponemos el conjunto equivalente. También podés mandar una foto del soporte y del rodamiento para que identifiquemos la serie.

En MR comercializamos rodamientos, soportes y manguitos SKF, y te ayudamos a seleccionar el conjunto adecuado para tu ventilador industrial. Escribinos por WhatsApp o email con los datos de tu equipo y te cotizamos a la brevedad.
