SKF-Wälzlager für Industrieventilatoren: Stehlagergehäuse, Pendelrollenlager und Spannhülsen

Industrieventilatoren arbeiten mit langen Wellen, variablen Lasten und Temperaturen, die Wälzlager erfordern, die Fehlausrichtungen und Wärmedehnungen aufnehmen können. Die am häufigsten verwendeten SKF-Wälzlager für Industrieventilatoren sind Pendelrollenlager, die sich selbst ausrichten und kombinierte Radial- und Axiallasten tragen. Sie werden auf Spannhülsen in geteilten Stehlagergehäusen montiert, eine klassische Lösung für große Anlagen.

Bei der Auswahl des Wälzlagers sollte man vom Wellendurchmesser und den geschätzten Lasten ausgehen, aber auch von der Umgebung: Staub, Feuchtigkeit und Lufttemperatur beeinflussen Schmierung und Dichtungen. Ein häufiger Fehler ist, nur das Wälzlager zu bestellen, ohne Gehäuse und Spannhülse zu berücksichtigen, obwohl in der Praxis die komplette Einheit ersetzt wird. Deshalb helfen wir bei MR, die drei Komponenten anhand der Anlagendaten zu bestimmen.

Für ein Angebot senden Sie Marke und Modell des Ventilators, den Wellendurchmesser und, falls vorhanden, die auf den Teilen eingeprägten Codes. Mit diesen Informationen nennen wir Ihnen das passende Wälzlager, Gehäuse und die Spannhülse. Sie können auch ein Foto der aktuellen Einheit schicken, das hilft immer, die Serie zu identifizieren.

Pendelrollenlager sind die am weitesten verbreitete Option bei Industrieventilatoren, weil sie Wellenfehlausrichtungen und Durchbiegungen unter Last ausgleichen. Ihre Konstruktion mit zwei Rollenreihen auf einer äußeren Kugellaufbahn verleiht ihnen die Fähigkeit zur Selbstausrichtung, entscheidend bei Anlagen mit langen Wellen oder getrennten Gehäusen. Sie arbeiten gut mit hohen Radiallasten und einer gewissen Axiallast in beiden Richtungen.

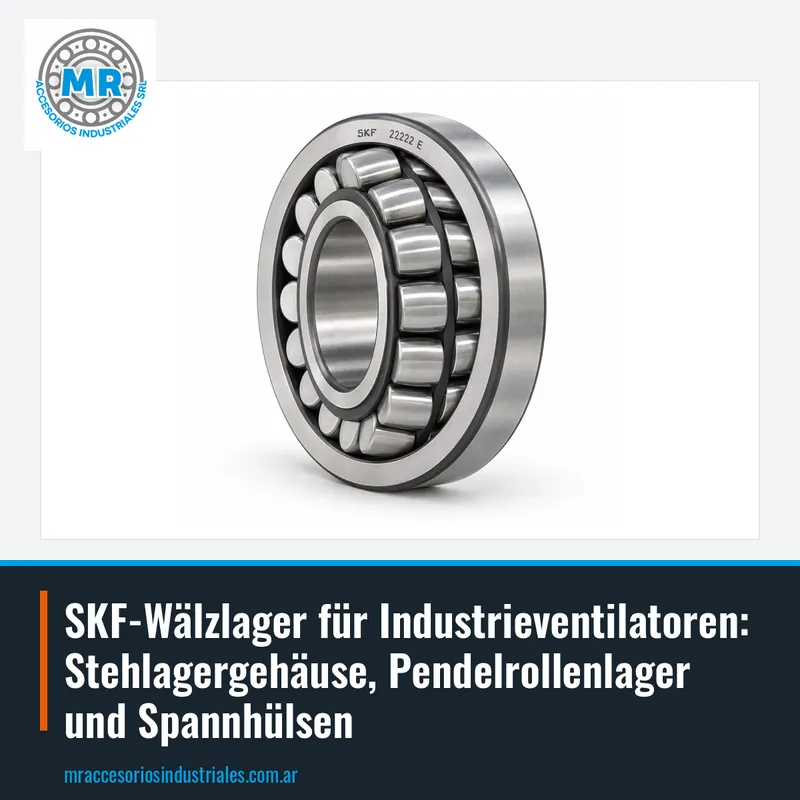

In dieser Anwendung werden Versionen mit kegeligem Bohrung verwendet, die auf Spannhülsen auf glatten Wellen montiert werden. Zum Beispiel entsprechen die Codes 22220 E, 22222 E und 22224 E Pendelrollenlagern der Serie 222, die bei mittleren und großen Ventilatoren sehr verbreitet sind. Das Suffix K kennzeichnet die kegelige Bohrung, obwohl es in den Handelscodes manchmal weggelassen und als selbstverständlich vorausgesetzt wird, wenn mit Spannhülse bestellt wird.

Bei der Bestellung eines Pendelrollenlagers für einen Ventilator prüfen Sie das interne Spiel: Viele Anlagen benötigen C3, um Wärmedehnungen aufzunehmen. Wichtig ist auch festzulegen, ob das Wälzlager abgedichtet oder offen ist; in Gehäusen mit Nachschmierung werden offene verwendet, während abgedichtete 2RS für wartungsfreie Anwendungen reserviert sind. Bei Zweifeln fragen Sie uns mit dem aktuellen Code.

Geteilte SNL-Gehäuse sind die typische Montagebasis für Wälzlager von Industrieventilatoren. Ihr in zwei Hälften geteilter Körper ermöglicht die Inspektion und den Austausch des Wälzlagers, ohne die Welle oder den Ventilator zu demontieren. Sie werden mit Bolzen am Fundament befestigt und nehmen das Pendelrollenlager mit seiner Spannhülse auf, wodurch eine starre und wartungsfreundliche Einheit entsteht.

Bei Ventilatoren werden SNL-Gehäuse nach dem Wellendurchmesser und der Wälzlagergröße ausgewählt. Zum Beispiel sind SNL 505, SNL 509, SNL 526 und SNL 528 einige der Größen der Serie. Jedem Gehäuse ist ein Bereich kompatibler Wälzlager und Spannhülsen zugeordnet, daher empfiehlt es sich, die komplette Einheit zu bestellen.

Ein häufiger Fehler ist, das alte Gehäuse mit einem neuen Wälzlager einer anderen Serie wiederzuverwenden, was vorzeitigen Verschleiß oder Vibrationen verursachen kann. Geben Sie bei der Anfrage den Code des Gehäuses an, wenn Sie ihn kennen, oder den Wellendurchmesser und den Wälzlagertyp. Bei MR vertreiben wir SNL-Gehäuse und helfen Ihnen, das richtige Modell auszuwählen.

Spannhülsen sind geschlitzte kegelige Teile, die auf die Welle geschoben und mit einer Mutter angezogen werden, wodurch das Wälzlager mit kegeliger Bohrung expandiert und fest fixiert wird. Bei Industrieventilatoren ermöglichen sie die Montage des Wälzlagers auf glatten Wellen ohne Absätze oder komplexe Anpassungen. Außerdem erleichtern sie die Demontage, da sich das Wälzlager beim Lösen der Mutter löst.

Jede Spannhülse wird mit dem Buchstaben H gefolgt von einer Zahl bezeichnet, die der Größe des Wälzlagers und der Welle entspricht. Zum Beispiel H 311, H 312, H 313 und H 314. Diese Spannhülsen werden mit Pendelrollenlagern der Serie 222 und entsprechenden SNL-Gehäusen verwendet und bilden eine Standardeinheit.

Prüfen Sie bei der Bestellung einer Spannhülse, dass der Wellendurchmesser genau mit dem der Spannhülse übereinstimmt und dass Mutter und Sicherungsscheibe enthalten sind. Wenn Sie sich der Größe nicht sicher sind, messen Sie die Welle mit einem Messschieber und senden Sie uns das Maß.

Bei einem Industrieventilator stützt sich die Welle normalerweise auf zwei Gehäusen ab: einem festen und einem losen. Die feste Seite verhindert die axiale Verschiebung der Welle und nimmt Axiallasten auf, während die lose Seite die Wärmedehnung ohne Spannungen ermöglicht. Diese Konfiguration ist wesentlich, um Überlastungen der Wälzlager und Vibrationsfehlausrichtungen zu vermeiden.

In der Praxis wird die feste Seite durch axiale Fixierung des Wälzlagers im Gehäuse erreicht, während die lose Seite mit axialem Spiel belassen wird, damit das Wälzlager leicht gleiten kann. Pendelrollenlager mit Spannhülse ermöglichen diese Einstellung auf einfache Weise, da die Position des Wälzlagers auf der Spannhülse das Axialspiel definiert. Eine falsche Montage kann die Welle blockieren und die Wälzlager beschädigen.

Beachten Sie beim Zusammenbau die Angaben des Ventilatorherstellers, welche Seite fest und welche lose ist. Wenn Sie die Wälzlager ersetzen, behalten Sie die gleiche Konfiguration bei und prüfen Sie, dass das Loslagergehäuse nicht blockiert. Bei Fragen zur Montage wenden Sie sich vor der Installation an uns.

Übermäßige Vibration ist die Hauptausfallursache bei Wälzlagern von Industrieventilatoren. Sie kann durch Unwucht des Rotors, Fehlausrichtung der Kupplung, lockere Gehäuse oder verschlissene Wälzlager entstehen. Anhaltende Vibration erzeugt dynamische Lasten, die die Lebensdauer des Wälzlagers verkürzen und Gehäuse und Welle beschädigen können.

Die Unwucht des Rotors erzeugt Zentrifugalkräfte, die auf die Wälzlager übertragen werden und vorzeitigen Verschleiß sowie Temperaturanstieg verursachen. Deshalb ist es entscheidend, den Rotor nach jeder Reparatur auszuwuchten und die Ausrichtung zwischen Motor und Ventilator zu prüfen. Auch der Zustand der Gehäuse muss kontrolliert werden: Eine lockere oder unebene Basis verstärkt die Vibrationen.

Wenn Sie anormale Vibration feststellen, ignorieren Sie sie nicht: Prüfen Sie Auswuchtung, Ausrichtung und Zustand der Wälzlager. Ein durch Vibration beschädigtes Wälzlager zeigt meist Pitting oder Abblätterungen auf den Laufbahnen. Bei MR beraten wir Sie zum Austausch der Einheit und helfen Ihnen, die Ursache zu ermitteln, um Wiederholungen zu vermeiden.

Um eine korrekte und dauerhafte Montage zu gewährleisten, empfiehlt es sich, die komplette Einheit aus Gehäuse, Wälzlager und Spannhülse zu bestellen. Jede Komponente ist für das Zusammenspiel mit den anderen beiden ausgelegt, und das Mischen von Serien oder Marken kann Inkompatibilitäten verursachen. Geben Sie bei der Anfrage die drei Codes an, wenn Sie sie haben, oder die Daten von Welle und Ventilator.

Eine typische Einheit kombiniert ein Wälzlager der Serie 222, ein SNL-Gehäuse und eine Spannhülse H in der passenden Wellengröße. Wenn Ihr Ventilator eine andere Größe verwendet, senden Sie uns den Wellendurchmesser und die aktuelle Referenz, und wir schlagen die entsprechende Einheit vor. Sie können auch ein Foto des Gehäuses und des Wälzlagers schicken, damit wir die Serie identifizieren.

Bei MR vertreiben wir SKF-Wälzlager, -Gehäuse und -Spannhülsen und helfen Ihnen, die richtige Einheit für Ihren Industrieventilator auszuwählen. Schreiben Sie uns per WhatsApp oder E-Mail mit den Daten Ihrer Anlage, und wir erstellen Ihnen umgehend ein Angebot.
