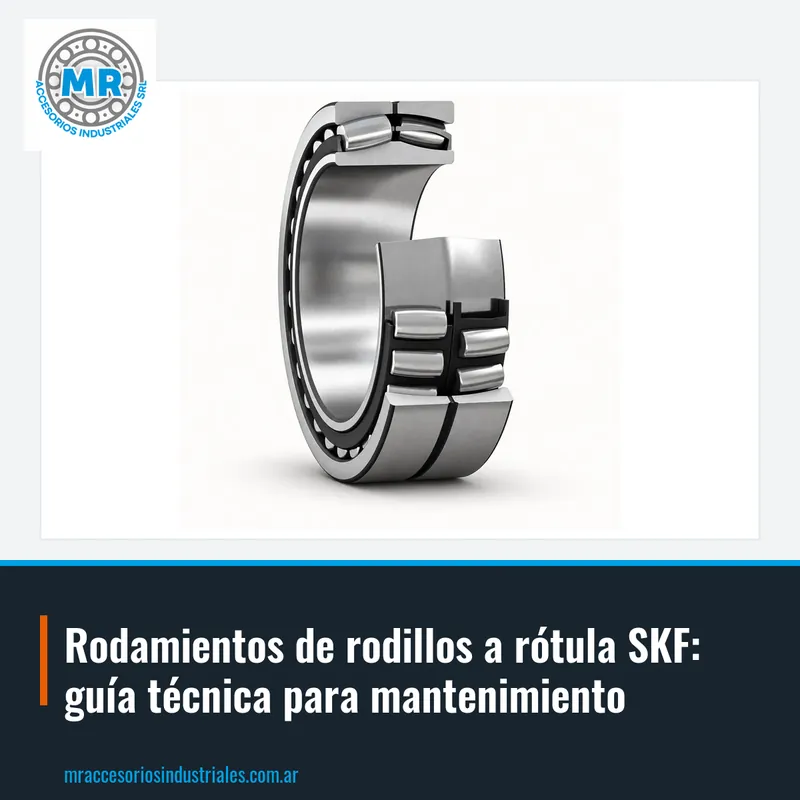

Rodamientos de rodillos a rótula SKF: guía técnica para mantenimiento

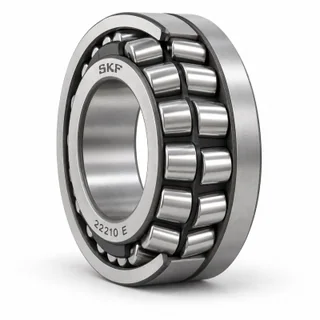

Los rodamientos de rodillos a rótula SKF son rodamientos diseñados para soportar cargas radiales y axiales elevadas, aun con desalineaciones del eje o deflexiones de la estructura. Su pista exterior es esférica y los rodillos tienen forma de barril, lo que les permite autoalinearse dentro del rodamiento. Esta capacidad de autoalineación evita tensiones adicionales en el equipo y prolonga la vida útil del conjunto. En la industria argentina se los conoce también como rulemanes a rótula o rodamientos oscilantes de rodillos.

Estos rodamientos se usan en equipos donde la rigidez del montaje no es perfecta o donde las cargas son muy pesadas. Aparecen en ventiladores industriales, reductores, molinos, máquinas papeleras, extrusoras y equipos de minería. También se los encuentra en bombas centrífugas, cintas transportadoras y maquinaria agrícola de gran porte. En todos los casos, la prioridad es soportar cargas combinadas y compensar desalineaciones sin sacrificar confiabilidad.

Dentro de la línea SKF, los rodillos a rótula se dividen en dos subcategorías principales: los rodillos a rótula radiales y los rodillos a rótula axiales. Los radiales, como el 22325, son los más comunes y se montan en soportes o chumaceras. Los axiales, como el 29264, están pensados para cargas axiales elevadas y se usan en aplicaciones específicas como cajas reductoras de alta exigencia. En MR comercializamos ambas variantes y te ayudamos a identificar cuál corresponde a tu equipo.

La designación de un rodamiento de rodillos a rótula SKF sigue un patrón numérico que indica la serie y el tamaño. Por ejemplo, el 22325 pertenece a la serie 223, que se caracteriza por tener rodillos simétricos y una pista esférica común. El número 25 al final indica el diámetro del agujero en milímetros, que en este caso es de 125 mm. Otros códigos de la misma línea son el 22361, con un agujero de 305 mm, y el 23666, de la serie 236, con dimensiones mayores.

Los rodillos a rótula axiales tienen una designación similar pero con la serie 292. Por ejemplo, el 29264 tiene un agujero de 320 mm y está diseñado para cargas axiales. El 29260 y el 29263 son de la misma serie pero con agujeros de 300 mm y 315 mm respectivamente. El 29252 es más pequeño, con un agujero de 260 mm. Estos códigos son los que aparecen grabados en el aro del rodamiento y son la referencia exacta para pedir un repuesto.

Además del código base, los rodamientos pueden tener sufijos que indican características especiales. El sufijo K indica agujero cónico, que se monta sobre un manguito de fijación. El sufijo C3 indica un juego interno mayor que el normal, útil cuando hay diferencias de temperatura entre el eje y el soporte. Si tu rodamiento tiene otros sufijos, anotalos tal cual y consultanos: te ayudamos a identificar el repuesto correcto.

Muchos rodamientos de rodillos a rótula SKF se ofrecen con agujero cónico, identificado con el sufijo K. Este diseño permite montar el rodamiento sobre un manguito de fijación en lugar de hacerlo directamente sobre un eje mecanizado. El manguito se desliza sobre el eje y se ajusta con una tuerca, lo que facilita el montaje y desmontaje en ejes largos o de difícil acceso. Es una solución muy usada en ventiladores, transportadores y equipos de proceso.

El montaje con manguito requiere controlar el juego interno del rodamiento, que se reduce a medida que se avanza el manguito sobre el cono. Por eso es importante medir el juego radial antes y durante el montaje, usando un calibre de espesores. Si el rodamiento queda demasiado apretado, se genera calor y falla prematura. Si queda flojo, hay vibración y desgaste. Un montaje correcto asegura que el rodamiento trabaje en las condiciones previstas por el fabricante.

Para pedir un rodamiento con agujero cónico, es clave indicar el código completo, por ejemplo 22325 K, y el manguito correspondiente. En MR te cotizamos el rodamiento y el manguito como conjunto, para que no tengas que buscar piezas por separado. También te orientamos sobre el procedimiento de montaje y las herramientas necesarias. Si tenés dudas sobre qué manguito usar, mandanos una foto de la placa del equipo o del rodamiento actual.

El juego interno de un rodamiento de rodillos a rótula es el espacio libre entre los rodillos y las pistas cuando el rodamiento no está montado. SKF fabrica estos rodamientos con distintos juegos: normal, C3, C4, etc. El juego C3 es mayor que el normal y se recomienda cuando hay diferencias de temperatura entre el aro interior y el exterior, o cuando el ajuste en el eje es muy apretado. Elegir el juego correcto evita sobrecargas y fallas por falta de holgura.

En aplicaciones con agujero cónico, el juego interno se reduce durante el montaje, por lo que se debe partir de un juego mayor. Por ejemplo, un rodamiento 22325 K C3 se monta con un manguito y se ajusta hasta que el juego residual sea el adecuado. Si el rodamiento original era C3, no se debe reemplazar por uno de juego normal sin analizar las condiciones de trabajo. Un cambio incorrecto puede provocar gripado o rotura prematura.

Para identificar el juego interno, mirá el grabado en el aro del rodamiento. Si dice C3, C4 u otra letra, anotala junto con el código. Si no dice nada, es juego normal. En MR te ayudamos a interpretar la designación y a elegir el rodamiento adecuado para tu aplicación. También te recomendamos verificar el juego después del montaje, siguiendo las instrucciones del fabricante.

Los rodamientos de rodillos a rótula axiales SKF están diseñados para soportar cargas axiales muy elevadas en una sola dirección. Tienen una hilera de rodillos inclinados respecto del eje y la pista de la arandela de alojamiento es esférica. Se usan en aplicaciones como cajas reductoras de gran tamaño, máquinas de papel, laminadores y equipos de minería. Su capacidad de autoalineación permite absorber pequeñas desviaciones angulares del eje.

Dentro de esta subcategoría, los códigos más comunes son los de la serie 292. Por ejemplo, el 29264 tiene un agujero de 320 mm y soporta cargas axiales de gran magnitud. El 29260 y el 29263 son similares pero con agujeros de 300 mm y 315 mm. El 29252 es más compacto, con un agujero de 260 mm. El código grabado es la referencia exacta para pedir el repuesto.

Al pedir un rodamiento axial a rótula, conviene verificar si el rodamiento original tiene jaula de latón, de acero o de otro material. En MR distribuimos estos rodamientos y te asesoramos sobre la selección correcta. Mandanos el código grabado, las medidas o una foto y te lo cotizamos a la brevedad.

Para pedir un repuesto, lo primero es leer el código grabado en el aro del rodamiento. En los rodillos a rótula SKF, ese código suele estar en el aro exterior o en el aro interior, y puede incluir letras como K o C3. Si el rodamiento está muy dañado o el grabado no se lee, medí el diámetro interior, el diámetro exterior y el ancho con un calibre. Con esas tres medidas podés identificar la serie y el tamaño.

También es útil anotar la marca y el país de origen, aunque no siempre son visibles. Si el rodamiento es de otra marca, podés usar una tabla de equivalencias para encontrar el código SKF correspondiente. En MR te ayudamos a hacer esa conversión: traenos el código original y te indicamos la alternativa SKF. No hace falta que sepas la serie exacta; con los datos que tengas, nosotros hacemos el resto.

Un error común es confundir un rodamiento a rótula con un rodamiento de rodillos cilíndricos o con un rodamiento rígido de bolas. La pista esférica y los rodillos en forma de barril son la clave visual. Si tenés dudas, sacá una foto del rodamiento y enviala por WhatsApp. En MR te confirmamos el tipo y te cotizamos el repuesto correcto.

Uno de los errores más frecuentes es pedir el rodamiento solo por el número de serie, sin verificar los sufijos. Por ejemplo, un 22325 no es lo mismo que un 22325 K C3. El primero tiene agujero cilíndrico y juego normal; el segundo, agujero cónico y juego mayor. Si pedís el código incompleto, podés recibir un rodamiento que no se adapta a tu montaje. Siempre anotá el código completo, incluyendo letras y números adicionales.

Otro error es no controlar el ajuste del manguito en los rodamientos con agujero cónico. Si el manguito queda flojo, el rodamiento gira sobre el eje y desgasta el asiento. Si queda demasiado apretado, se elimina todo el juego interno y el rodamiento se calienta. El procedimiento correcto es medir el juego radial con un calibre de espesores y ajustar la tuerca gradualmente. En MR te pasamos las instrucciones paso a paso.

También es común reemplazar un rodamiento C3 por uno de juego normal sin analizar las condiciones de trabajo. Si el equipo trabaja con diferencias de temperatura o con ajustes fuertes, el juego normal puede resultar insuficiente. Antes de cambiar el rodamiento, revisá la designación original y consultá con nosotros. Te ayudamos a elegir el rodamiento correcto y a evitar paradas innecesarias.
