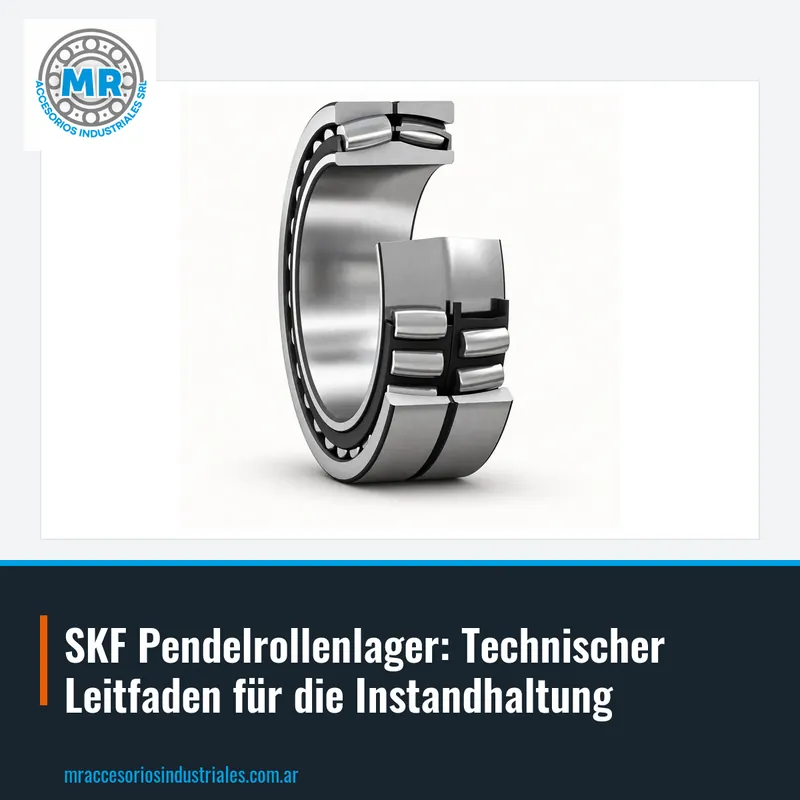

SKF Pendelrollenlager: Technischer Leitfaden für die Instandhaltung

SKF Pendelrollenlager sind Lager, die für hohe radiale und axiale Belastungen ausgelegt sind, auch bei Wellenfehlausrichtungen oder Verformungen der Struktur. Ihr Außenring ist kugelförmig und die Rollen sind tonnenförmig, was ihnen ermöglicht, sich innerhalb des Lagers selbst auszurichten. Diese Fähigkeit zur Selbstausrichtung vermeidet zusätzliche Spannungen im Gerät und verlängert die Lebensdauer der Baugruppe. In der argentinischen Industrie sind sie auch als Pendellager oder Pendelrollenlager bekannt.

Diese Lager werden in Geräten eingesetzt, bei denen die Steifigkeit der Montage nicht perfekt ist oder bei denen die Lasten sehr schwer sind. Sie erscheinen in Industrieventilatoren, Getrieben, Mühlen, Papiermaschinen, Extrudern und Bergbauausrüstung. Sie sind auch in Kreiselpumpen, Förderbändern und großen landwirtschaftlichen Maschinen zu finden. In allen Fällen ist die Priorität, kombinierte Lasten zu tragen und Fehlausrichtungen auszugleichen, ohne die Zuverlässigkeit zu beeinträchtigen.

Innerhalb der SKF-Linie werden Pendelrollenlager in zwei Hauptunterkategorien unterteilt: radiale Pendelrollenlager und axiale Pendelrollenlager. Die radialen, wie der 22325, sind am häufigsten und werden in Gehäusen oder Stehlagern montiert. Die axialen, wie der 29264, sind für hohe axiale Lasten konzipiert und werden in spezifischen Anwendungen wie hochbeanspruchten Getriebegehäusen eingesetzt. Bei MR vertreiben wir beide Varianten und helfen Ihnen, die für Ihr Gerät passende zu identifizieren.

Die Bezeichnung eines SKF Pendelrollenlagers folgt einem numerischen Muster, das die Baureihe und die Größe angibt. Zum Beispiel gehört der 22325 zur Baureihe 223, die sich durch symmetrische Rollen und eine gemeinsame kugelförmige Laufbahn auszeichnet. Die Zahl 25 am Ende gibt den Bohrungsdurchmesser in Millimetern an, in diesem Fall 125 mm. Andere Codes derselben Linie sind der 22361 mit einer Bohrung von 305 mm und der 23666 aus der Baureihe 236 mit größeren Abmessungen.

Axiale Pendelrollenlager haben eine ähnliche Bezeichnung, aber mit der Baureihe 292. Zum Beispiel hat der 29264 eine Bohrung von 320 mm und ist für axiale Lasten ausgelegt. Der 29260 und der 29263 gehören zur gleichen Baureihe, jedoch mit Bohrungen von 300 mm bzw. 315 mm. Der 29252 ist kleiner, mit einer Bohrung von 260 mm. Diese Codes sind diejenigen, die auf den Lagerring eingraviert sind, und sind die genaue Referenz für die Bestellung eines Ersatzteils.

Zusätzlich zum Basiscode können die Lager Suffixe haben, die besondere Merkmale anzeigen. Das Suffix K bedeutet kegelige Bohrung, die auf einer Spannhülse montiert wird. Das Suffix C3 bedeutet eine größere Innenluft als normal, nützlich bei Temperaturunterschieden zwischen Welle und Gehäuse. Wenn Ihr Lager andere Suffixe hat, notieren Sie sie genau und fragen Sie uns: Wir helfen Ihnen, das richtige Ersatzteil zu identifizieren.

Viele SKF Pendelrollenlager werden mit kegeliger Bohrung angeboten, gekennzeichnet durch das Suffix K. Dieses Design ermöglicht die Montage des Lagers auf einer Spannhülse anstelle einer direkten Montage auf einer bearbeiteten Welle. Die Hülse wird auf die Welle geschoben und mit einer Mutter befestigt, was die Montage und Demontage auf langen oder schwer zugänglichen Wellen erleichtert. Es ist eine weit verbreitete Lösung in Ventilatoren, Förderern und Prozessanlagen.

Die Montage mit Spannhülse erfordert die Kontrolle der Innenluft des Lagers, die sich verringert, wenn die Hülse auf den Konus vorrückt. Daher ist es wichtig, die Radialluft vor und während der Montage mit einer Fühlerlehre zu messen. Wenn das Lager zu fest sitzt, entsteht Wärme und vorzeitiger Ausfall. Wenn es zu locker sitzt, gibt es Vibrationen und Verschleiß. Eine korrekte Montage stellt sicher, dass das Lager unter den vom Hersteller vorgesehenen Bedingungen arbeitet.

Um ein Lager mit kegeliger Bohrung zu bestellen, ist es entscheidend, den vollständigen Code anzugeben, z. B. 22325 K, und die entsprechende Spannhülse. Bei MR bieten wir das Lager und die Hülse als Set an, damit Sie nicht nach einzelnen Teilen suchen müssen. Wir beraten Sie auch zum Montageverfahren und den erforderlichen Werkzeugen. Wenn Sie Zweifel haben, welche Hülse zu verwenden ist, senden Sie uns ein Foto des Typenschilds des Geräts oder des aktuellen Lagers.

Die Innenluft eines Pendelrollenlagers ist der Freiraum zwischen den Rollen und den Laufbahnen, wenn das Lager nicht montiert ist. SKF stellt diese Lager mit unterschiedlichen Luftspielen her: normal, C3, C4 usw. Das C3-Spiel ist größer als normal und wird empfohlen, wenn Temperaturunterschiede zwischen Innen- und Außenring bestehen oder wenn der Sitz auf der Welle sehr fest ist. Die Wahl des richtigen Spiels vermeidet Überlastungen und Ausfälle durch fehlende Luft.

In Anwendungen mit kegeliger Bohrung wird die Innenluft während der Montage reduziert, daher muss von einem größeren Spiel ausgegangen werden. Zum Beispiel wird ein Lager 22325 K C3 mit einer Spannhülse montiert und angezogen, bis die Restluft angemessen ist. Wenn das Originallager C3 war, sollte es nicht ohne Analyse der Arbeitsbedingungen durch eines mit normalem Spiel ersetzt werden. Ein falscher Wechsel kann zu Fressen oder vorzeitigem Bruch führen.

Um die Innenluft zu identifizieren, schauen Sie auf die Gravur am Lagerring. Wenn C3, C4 oder ein anderer Buchstabe angegeben ist, notieren Sie ihn zusammen mit dem Code. Wenn nichts angegeben ist, handelt es sich um normales Spiel. Bei MR helfen wir Ihnen, die Bezeichnung zu interpretieren und das für Ihre Anwendung geeignete Lager auszuwählen. Wir empfehlen auch, die Luft nach der Montage gemäß den Anweisungen des Herstellers zu überprüfen.

SKF axiale Pendelrollenlager sind für sehr hohe axiale Lasten in einer Richtung ausgelegt. Sie haben eine Reihe von Rollen, die gegenüber der Achse geneigt sind, und die Laufbahn der Gehäusescheibe ist kugelförmig. Sie werden in Anwendungen wie großen Getriebegehäusen, Papiermaschinen, Walzwerken und Bergbauausrüstung eingesetzt. Ihre Fähigkeit zur Selbstausrichtung ermöglicht die Aufnahme kleiner Winkelabweichungen der Welle.

Innerhalb dieser Unterkategorie sind die häufigsten Codes die der Baureihe 292. Zum Beispiel hat der 29264 eine Bohrung von 320 mm und trägt axiale Lasten großer Größenordnung. Der 29260 und der 29263 sind ähnlich, aber mit Bohrungen von 300 mm und 315 mm. Der 29252 ist kompakter, mit einer Bohrung von 260 mm. Der eingravierte Code ist die genaue Referenz für die Bestellung des Ersatzteils.

Bei der Bestellung eines axialen Pendelrollenlagers sollte überprüft werden, ob das Originallager einen Messing-, Stahl- oder anderen Käfig hat. Bei MR vertreiben wir diese Lager und beraten Sie bei der richtigen Auswahl. Senden Sie uns den eingravierten Code, die Abmessungen oder ein Foto und wir erstellen Ihnen umgehend ein Angebot.

Um ein Ersatzteil zu bestellen, lesen Sie zuerst den auf dem Lagerring eingravierten Code. Bei SKF Pendelrollenlagern befindet sich dieser Code normalerweise auf dem Außenring oder Innenring und kann Buchstaben wie K oder C3 enthalten. Wenn das Lager stark beschädigt ist oder die Gravur nicht lesbar ist, messen Sie den Innendurchmesser, den Außendurchmesser und die Breite mit einem Messschieber. Mit diesen drei Maßen können Sie die Baureihe und die Größe identifizieren.

Es ist auch hilfreich, die Marke und das Herkunftsland zu notieren, obwohl diese nicht immer sichtbar sind. Wenn das Lager von einer anderen Marke ist, können Sie eine Äquivalenztabelle verwenden, um den entsprechenden SKF-Code zu finden. Bei MR helfen wir Ihnen bei dieser Umwandlung: Bringen Sie den Originalcode und wir nennen Ihnen die SKF-Alternative. Sie müssen nicht die genaue Baureihe kennen; mit den Daten, die Sie haben, erledigen wir den Rest.

Ein häufiger Fehler ist die Verwechslung eines Pendelrollenlagers mit einem Zylinderrollenlager oder einem Rillenkugellager. Die kugelförmige Laufbahn und die tonnenförmigen Rollen sind der visuelle Schlüssel. Wenn Sie Zweifel haben, machen Sie ein Foto des Lagers und senden Sie es per WhatsApp. Bei MR bestätigen wir den Typ und erstellen Ihnen ein Angebot für das richtige Ersatzteil.

Einer der häufigsten Fehler ist die Bestellung des Lagers nur nach der Seriennummer, ohne die Suffixe zu überprüfen. Zum Beispiel ist ein 22325 nicht dasselbe wie ein 22325 K C3. Der erste hat eine zylindrische Bohrung und normales Spiel; der zweite eine kegelige Bohrung und größeres Spiel. Wenn Sie den unvollständigen Code bestellen, erhalten Sie möglicherweise ein Lager, das nicht zu Ihrer Montage passt. Notieren Sie immer den vollständigen Code, einschließlich zusätzlicher Buchstaben und Zahlen.

Ein weiterer Fehler ist die Nichtkontrolle des Sitzes der Spannhülse bei Lagern mit kegeliger Bohrung. Wenn die Hülse locker sitzt, dreht sich das Lager auf der Welle und verschleißt den Sitz. Wenn sie zu fest sitzt, wird die gesamte Innenluft beseitigt und das Lager erhitzt sich. Das korrekte Verfahren besteht darin, die Radialluft mit einer Fühlerlehre zu messen und die Mutter schrittweise anzuziehen. Bei MR geben wir Ihnen die Schritt-für-Schritt-Anleitung.

Es ist auch üblich, ein C3-Lager ohne Analyse der Arbeitsbedingungen durch eines mit normalem Spiel zu ersetzen. Wenn das Gerät mit Temperaturunterschieden oder starken Passungen arbeitet, kann das normale Spiel unzureichend sein. Bevor Sie das Lager wechseln, überprüfen Sie die Originalbezeichnung und konsultieren Sie uns. Wir helfen Ihnen, das richtige Lager auszuwählen und unnötige Stillstände zu vermeiden.
