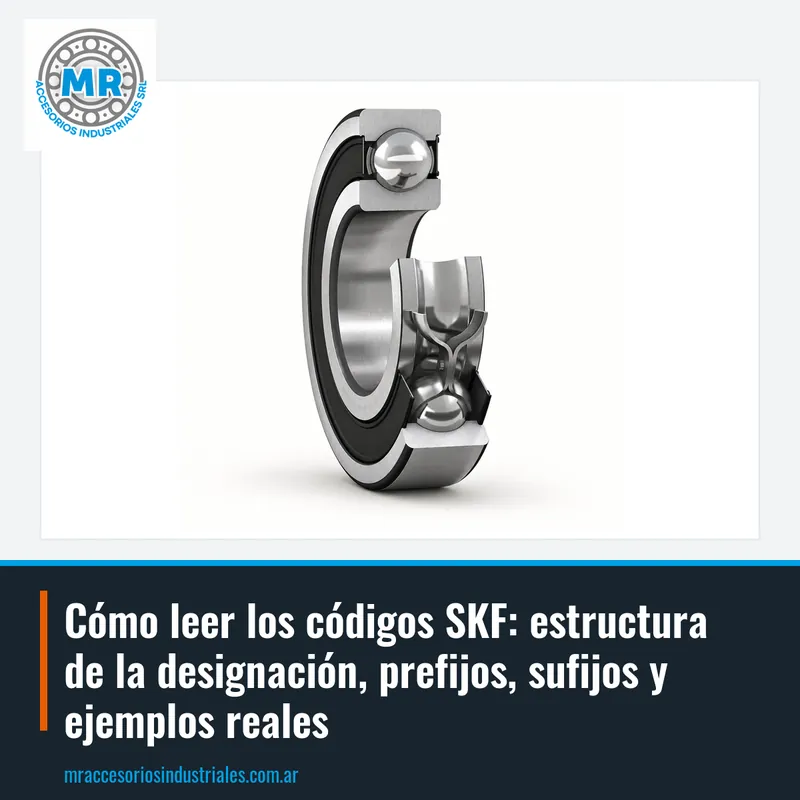

Cómo leer los códigos SKF: estructura de la designación, prefijos, sufijos y ejemplos reales

Un código SKF se compone de una designación básica y, muchas veces, de prefijos y sufijos. La designación básica identifica el tipo de rodamiento y su serie de dimensiones. Por ejemplo, un rodamiento rígido de bolas de la serie 60 con agujero de 50 mm se designa 6010. Los prefijos y sufijos agregan información sobre materiales, sellos o juego interno.

En la designación básica, los primeros dígitos o letras indican el tipo de rodamiento. Un 6 al inicio corresponde a un rodamiento rígido de bolas de una hilera, y un 7 a un rodamiento de contacto angular de una hilera. Letras como N, NU o NJ al inicio identifican rodamientos de rodillos cilíndricos.

Los dos últimos dígitos de la designación básica suelen indicar el diámetro del agujero multiplicado por 5. Así, 6010 tiene un agujero de 50 mm, y 6008 de 40 mm. Para agujeros muy chicos o muy grandes se usan otras reglas. Siempre conviene verificar la medida real en el catálogo técnico.

Los rodamientos rígidos de bolas son los más comunes en la industria. Se identifican con códigos que empiezan con 6, como 6010, 6008 o 6026. La serie 60 tiene una sección más liviana que la 62, que es más robusta. El número que sigue a la serie indica el tamaño del agujero.

En equipos como motores eléctricos, bombas o ventiladores, estos rodamientos soportan cargas radiales y axiales moderadas. Su designación simple facilita el reemplazo: si la pieza tiene grabado 6008, se pide ese código exacto. Los sufijos como 2RS o 2Z indican el tipo de sello o tapa.

Al cotizar un rígido de bolas, conviene enviar el código completo y una foto de la pieza. Si el rodamiento tiene un sello de goma en ambos lados, se agrega 2RS. Si tiene tapas metálicas, se usa 2Z. El juego interno mayor al normal se indica con C3. Estos sufijos son clave para no recibir un rodamiento distinto al necesario.

Los rodamientos de rodillos cilíndricos se designan con letras como N, NU o NJ al inicio, que indican en qué aro están las pestañas. Por ejemplo, N3055 es un rodamiento de rodillos cilíndricos con designación básica que empieza con N. En el catálogo también aparecen códigos como RNU 305 o RNU 306.

Estos rodamientos soportan cargas radiales elevadas. Se usan en cajas reductoras, motores eléctricos grandes y maquinaria pesada. La designación incluye el número de serie y el tamaño del agujero, similar a los rígidos de bolas.

Al pedir un rodamiento cilíndrico, es fundamental indicar la designación completa. Un N y un NU no son intercambiables: el NU tiene pestañas en el aro exterior y el N en el interior. Si la pieza tiene grabado RNU 305, se debe solicitar ese código exacto para asegurar el ajuste correcto.

Los rodamientos de rodillos a rótula se identifican con códigos que empiezan con 2, como 22325, 22361 o 23666. La serie 223 es habitual en aplicaciones con cargas pesadas y desalineaciones. Los dígitos que siguen a la serie son el código del agujero.

Estos rodamientos tienen dos hileras de rodillos y un aro exterior esférico, lo que les permite absorber desalineaciones del eje. Se emplean en ventiladores industriales, molinos, transportadores y equipos de minería. Su designación no incluye letras en la parte básica, solo números.

Al cotizar un rodamiento a rótula, conviene enviar el código completo y, si las tenés, las medidas. Algunos pueden tener agujero cónico, indicado con el sufijo K. Por ejemplo, un 22325 K tiene un agujero cónico para montaje con manguito. Siempre se debe verificar si la aplicación requiere agujero cilíndrico o cónico.

Los rodamientos de contacto angular de una hilera se identifican con códigos que empiezan con 7, como 7417, 7453 o 7829. La designación básica indica la serie y el tamaño, y las demás características se agregan con sufijos.

Estos rodamientos soportan cargas combinadas radiales y axiales en una dirección. Se usan en bombas, compresores, husillos de máquinas herramienta y cajas de engranajes. A menudo se montan en pares, enfrentados o en tándem, para soportar cargas axiales en ambos sentidos.

Al pedir un contacto angular, es clave indicar el código completo, con todos los sufijos que figuran en la pieza, porque cambian las características del rodamiento. Si te cuesta leerlo, mandanos una foto del grabado y te lo cotizamos con la designación exacta.

Los rodamientos Y, también llamados insertos, se montan en soportes de pie o de brida. En el catálogo figuran códigos como UC 216, UC 315 o UC 212. Al pedirlos, lo más seguro es copiar el código exacto que figura en la pieza.

Los rodamientos Y tienen un aro exterior esférico que permite la alineación dentro del soporte. Se usan en maquinaria agrícola, transportadores, ventiladores y equipos de procesamiento. Su designación es simple y directa, lo que facilita el pedido. Si el grabado está gastado, una foto del inserto y del soporte montado nos ayuda a identificarlo.

Al cotizar un rodamiento Y, conviene enviar el código completo del inserto y, si también necesitás el soporte, su código o una foto. Con esos datos te cotizamos el conjunto.

Los sufijos en los códigos SKF indican características específicas. El sufijo 2RS significa que el rodamiento tiene sellos de goma en ambos lados. El sufijo 2Z indica tapas metálicas en ambos lados. Estos sellos protegen contra contaminación y retienen la grasa.

El sufijo C3 indica un juego interno mayor que el normal. Se usa en aplicaciones con altas temperaturas o ajustes forzados. El sufijo K indica un agujero cónico, que se monta sobre un manguito o directamente sobre un eje cónico. Estos sufijos se agregan al final de la designación básica.

Al leer un código completo, primero se identifica la designación básica y luego los sufijos. Por ejemplo, un 6010 2RS C3 es un rígido de bolas con sellos de goma y juego C3. Siempre conviene copiar el código exacto de la pieza o del manual para evitar errores al pedir el repuesto. En MR comercializamos rodamientos SKF desde Buenos Aires, Argentina: mandanos el código, la medida o una foto por WhatsApp o email y te respondemos a la brevedad.
