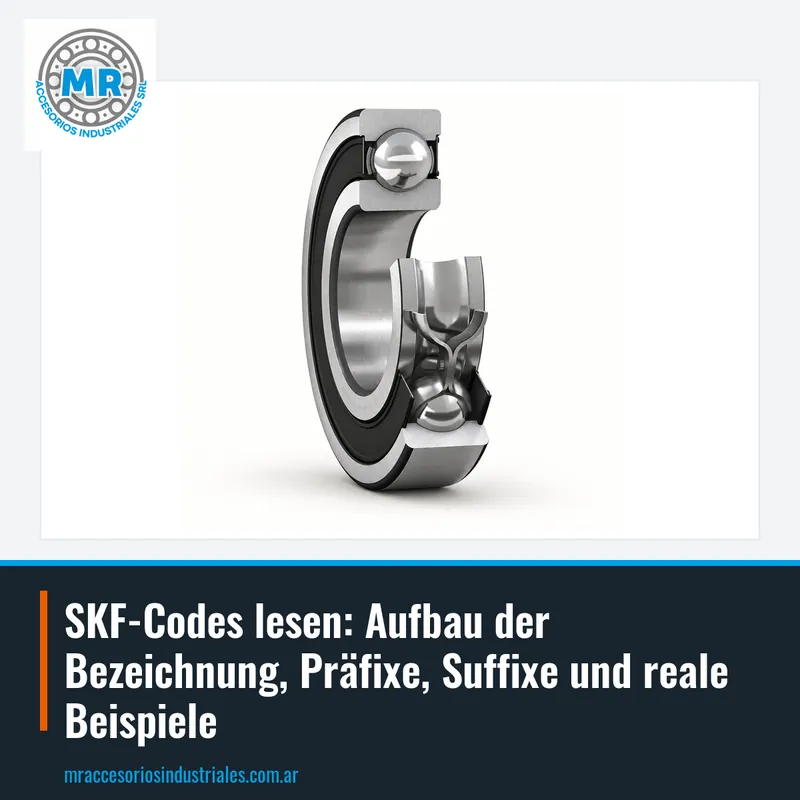

SKF-Codes lesen: Aufbau der Bezeichnung, Präfixe, Suffixe und reale Beispiele

Ein SKF-Code besteht aus einer Grundbezeichnung und oft aus Präfixen und Suffixen. Die Grundbezeichnung identifiziert den Wälzlagertyp und seine Maßreihe. Zum Beispiel wird ein Rillenkugellager der Reihe 60 mit 50 mm Bohrung als 6010 bezeichnet. Präfixe und Suffixe ergänzen Informationen zu Werkstoffen, Dichtungen oder Innenluft.

In der Grundbezeichnung geben die ersten Ziffern oder Buchstaben den Wälzlagertyp an. Eine 6 am Anfang entspricht einem einreihigen Rillenkugellager, eine 7 einem einreihigen Schrägkugellager. Buchstaben wie N, NU oder NJ am Anfang kennzeichnen Zylinderrollenlager.

Die letzten beiden Ziffern der Grundbezeichnung geben meist den Bohrungsdurchmesser multipliziert mit 5 an. So hat 6010 eine Bohrung von 50 mm und 6008 von 40 mm. Für sehr kleine oder sehr große Bohrungen gelten andere Regeln. Es empfiehlt sich immer, das tatsächliche Maß im technischen Katalog zu prüfen.

Rillenkugellager sind die häufigsten in der Industrie. Sie werden mit Codes identifiziert, die mit 6 beginnen, wie 6010, 6008 oder 6026. Die Reihe 60 hat einen leichteren Querschnitt als die 62, die robuster ist. Die Zahl nach der Reihe gibt die Bohrungsgröße an.

In Geräten wie Elektromotoren, Pumpen oder Ventilatoren tragen diese Lager moderate radiale und axiale Lasten. Ihre einfache Bezeichnung erleichtert den Austausch: Wenn das Teil die Gravur 6008 trägt, wird dieser exakte Code angefragt. Suffixe wie 2RS oder 2Z geben die Art der Dichtung oder Abdeckung an.

Beim Angebot eines Rillenkugellagers empfiehlt es sich, den vollständigen Code und ein Foto des Teils zu senden. Wenn das Lager beidseitig eine Gummidichtung hat, wird 2RS ergänzt. Bei Metallabdeckungen wird 2Z verwendet. Eine größere Innenluft als normal wird mit C3 angegeben. Diese Suffixe sind entscheidend, um kein anderes Lager als das benötigte zu erhalten.

Zylinderrollenlager werden mit Buchstaben wie N, NU oder NJ am Anfang bezeichnet, die angeben, an welchem Ring sich die Borde befinden. Zum Beispiel ist N3055 ein Zylinderrollenlager mit einer Grundbezeichnung, die mit N beginnt. Im Katalog erscheinen auch Codes wie RNU 305 oder RNU 306.

Diese Lager tragen hohe radiale Lasten. Sie werden in Getriebegehäusen, großen Elektromotoren und schwerer Maschinerie eingesetzt. Die Bezeichnung enthält die Reihennummer und die Bohrungsgröße, ähnlich wie bei Rillenkugellagern.

Beim Bestellen eines Zylinderrollenlagers ist es wesentlich, die vollständige Bezeichnung anzugeben. Ein N und ein NU sind nicht austauschbar: Das NU hat Borde am Außenring und das N am Innenring. Wenn das Teil die Gravur RNU 305 trägt, muss dieser exakte Code angefragt werden, um die korrekte Passung sicherzustellen.

Pendelrollenlager werden mit Codes identifiziert, die mit 2 beginnen, wie 22325, 22361 oder 23666. Die Reihe 223 ist üblich bei Anwendungen mit schweren Lasten und Fluchtungsfehlern. Die Ziffern nach der Reihe sind der Code der Bohrung.

Diese Lager haben zwei Rollenreihen und einen kugelförmigen Außenring, was ihnen erlaubt, Fluchtungsfehler der Welle aufzunehmen. Sie werden in Industrieventilatoren, Mühlen, Förderern und Bergbauausrüstung eingesetzt. Ihre Bezeichnung enthält keine Buchstaben im Grundteil, nur Zahlen.

Beim Angebot eines Pendelrollenlagers empfiehlt es sich, den vollständigen Code und, falls vorhanden, die Maße zu senden. Einige können eine kegelige Bohrung haben, angegeben mit dem Suffix K. Zum Beispiel hat ein 22325 K eine kegelige Bohrung für die Montage mit Spannhülse. Es sollte immer geprüft werden, ob die Anwendung eine zylindrische oder kegelige Bohrung erfordert.

Einreihige Schrägkugellager werden mit Codes identifiziert, die mit 7 beginnen, wie 7417, 7453 oder 7829. Die Grundbezeichnung gibt die Reihe und die Größe an, und die weiteren Eigenschaften werden mit Suffixen ergänzt.

Diese Lager tragen kombinierte radiale und axiale Lasten in einer Richtung. Sie werden in Pumpen, Verdichtern, Spindeln von Werkzeugmaschinen und Getriebegehäusen eingesetzt. Oft werden sie paarweise, gegenüberliegend oder in Tandem, montiert, um axiale Lasten in beide Richtungen zu tragen.

Beim Bestellen eines Schrägkugellagers ist es entscheidend, den vollständigen Code mit allen Suffixen anzugeben, die auf dem Teil erscheinen, da sie die Eigenschaften des Lagers verändern. Wenn es Ihnen schwerfällt, ihn zu lesen, senden Sie uns ein Foto der Gravur und wir bieten es mit der exakten Bezeichnung an.

Y-Lager, auch Einsätze genannt, werden in Stehlager- oder Flanschgehäusen montiert. Im Katalog erscheinen Codes wie UC 216, UC 315 oder UC 212. Beim Bestellen ist es am sichersten, den exakten Code zu kopieren, der auf dem Teil steht.

Y-Lager haben einen kugelförmigen Außenring, der die Ausrichtung innerhalb des Gehäuses ermöglicht. Sie werden in Landmaschinen, Förderern, Ventilatoren und Verarbeitungsanlagen eingesetzt. Ihre Bezeichnung ist einfach und direkt, was die Bestellung erleichtert. Wenn die Gravur abgenutzt ist, hilft uns ein Foto des Einsatzes und des montierten Gehäuses bei der Identifizierung.

Beim Angebot eines Y-Lagers empfiehlt es sich, den vollständigen Code des Einsatzes und, falls Sie auch das Gehäuse benötigen, dessen Code oder ein Foto zu senden. Mit diesen Daten bieten wir die Baugruppe an.

Die Suffixe in SKF-Codes geben spezifische Eigenschaften an. Das Suffix 2RS bedeutet, dass das Lager beidseitig Gummidichtungen hat. Das Suffix 2Z gibt Metallabdeckungen auf beiden Seiten an. Diese Dichtungen schützen vor Verunreinigung und halten das Fett zurück.

Das Suffix C3 gibt eine größere Innenluft als normal an. Es wird bei Anwendungen mit hohen Temperaturen oder Presssitzen verwendet. Das Suffix K gibt eine kegelige Bohrung an, die auf einer Spannhülse oder direkt auf einer kegeligen Welle montiert wird. Diese Suffixe werden am Ende der Grundbezeichnung ergänzt.

Beim Lesen eines vollständigen Codes wird zuerst die Grundbezeichnung und dann die Suffixe identifiziert. Zum Beispiel ist ein 6010 2RS C3 ein Rillenkugellager mit Gummidichtungen und C3-Luft. Es empfiehlt sich immer, den exakten Code des Teils oder aus dem Handbuch zu kopieren, um Fehler bei der Bestellung des Ersatzteils zu vermeiden. Bei MR vertreiben wir SKF-Wälzlager aus Buenos Aires, Argentinien: Senden Sie uns den Code, das Maß oder ein Foto per WhatsApp oder E-Mail und wir antworten Ihnen umgehend.
