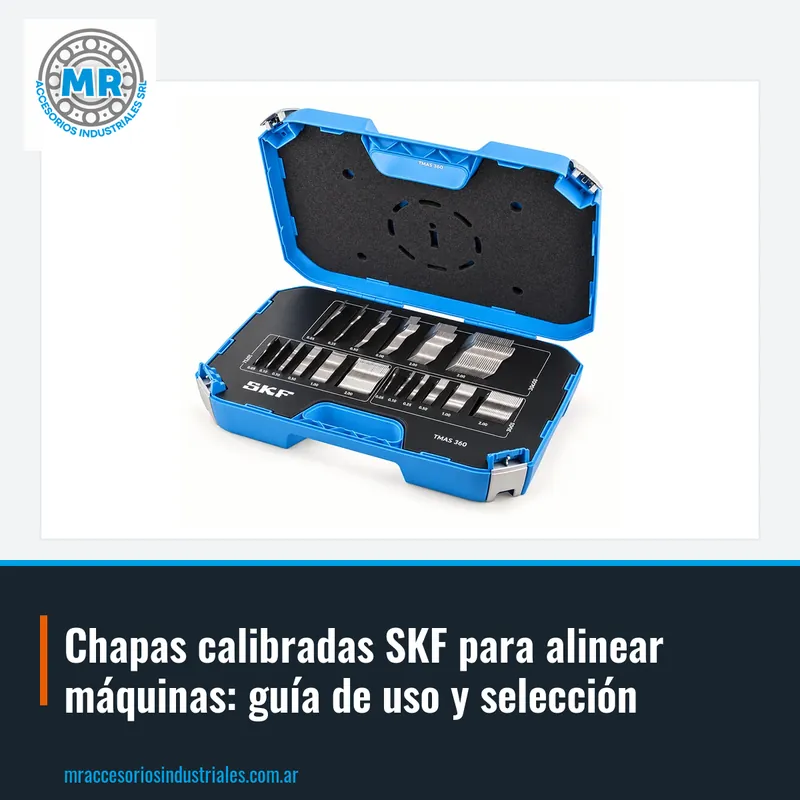

Chapas calibradas SKF para alinear máquinas: guía de uso y selección

Las chapas calibradas SKF son láminas metálicas de espesor exacto que se usan para nivelar y alinear máquinas rotativas. Se colocan debajo de los pies de la máquina para corregir desniveles y eliminar el llamado pie flojo. Un pie flojo ocurre cuando uno de los apoyos no asienta bien sobre la base, y eso genera vibraciones, desalineación y fallas prematuras en los rodamientos.

En la industria argentina, estas calzas se usan en bombas, motores eléctricos, compresores, reductores y cualquier equipo que deba quedar perfectamente alineado con su acople. La alineación precisa es clave para prolongar la vida útil de los rodamientos y evitar paradas no planificadas. Las chapas calibradas permiten ajustes finos de nivelación que con otros métodos son difíciles de lograr.

SKF ofrece estas calzas dentro de su línea de herramientas de montaje y mantenimiento, específicamente en la serie TMAS. Son juegos que incluyen láminas de distintos espesores, pensados para cubrir las necesidades típicas de alineación en campo. Al ser calibradas, cada lámina tiene un espesor definido, lo que permite apilarlas para lograr la altura requerida.

El pie flojo se detecta durante la alineación con comparadores o sistemas láser. Si al aflojar un bulón de anclaje la pata de la máquina se levanta o se mueve, hay un desnivel que debe corregirse. También se puede verificar con una galga de espesores: si entra una lámina delgada entre el pie y la base, hay un hueco que rellenar.

Las chapas calibradas SKF son la solución estándar para corregir ese desnivel. Se colocan debajo del pie afectado hasta que los cuatro apoyos queden en el mismo plano. Es importante no usar calzas improvisadas, como recortes de chapa o arandelas, porque su espesor no es uniforme y pueden deformarse con la carga, desalineando nuevamente el equipo.

Un pie flojo no corregido provoca cargas desiguales en la carcasa, distorsión del rodamiento y aumento de temperatura. Por eso, alinear correctamente con calzas calibradas es una tarea de mantenimiento preventivo que evita fallas mayores. En MR comercializamos los juegos TMAS de SKF para que puedas resolver este problema con piezas genuinas.

El tamaño de la calza debe ser mayor que la superficie de apoyo del pie de la máquina. Si la calza es más chica que el pie, la carga se concentra en un área menor y puede marcarse o deformarse. Lo ideal es que la calza sobresalga unos milímetros alrededor del pie, pero sin interferir con otros componentes.

También hay que considerar el diámetro del bulón de anclaje. Las calzas suelen tener una ranura en U o un agujero para pasar el bulón, y ese espacio debe ser acorde al diámetro del perno. Si la ranura es muy justa, dificulta el montaje; si es muy holgada, la calza puede moverse.

Para elegir el juego correcto, medí el largo y ancho del pie de la máquina y el diámetro del bulón. Con esos datos, podés seleccionar el tamaño de calza que cubra toda la superficie de apoyo. En MR te asesoramos para que elijas el juego TMAS adecuado, ya sea el TMAS 340, TMAS 360, TMAS 380, TMAS 510, TMAS 720 o el TMAS 2-050.

Los juegos de chapas calibradas SKF incluyen láminas de distintos espesores. Combinándolas se puede lograr la altura necesaria con precisión. La clave es usar la menor cantidad de láminas posible para minimizar el riesgo de que se deslicen o se deformen.

Una buena práctica es empezar con la lámina más gruesa que se acerque a la medida requerida y luego agregar láminas finas para el ajuste fino. Así lográs la altura exacta con pocas láminas y el paquete queda más firme.

Evitá apilar demasiadas láminas finas, porque se reduce la rigidez del conjunto y aumenta la posibilidad de que se corran. Si el paquete empieza a crecer, conviene revisar si hay una combinación más eficiente o si el desnivel es tan grande que requiere un maquinado de la base. Las calzas SKF están diseñadas para apilarse de forma estable, pero siempre es mejor minimizar la cantidad.

Uno de los errores más frecuentes es usar calzas de tamaño insuficiente, que no cubren todo el pie. Esto genera puntos de alta presión y puede deformar la calza o el pie de la máquina. Siempre verificá que la calza sea más grande que la superficie de apoyo, como explicamos antes.

Otro error es no limpiar bien la base y el pie antes de colocar las calzas. Cualquier suciedad, óxido o rebaba puede falsear la medición y hacer que la alineación quede mal. Pasá una lija fina o una piedra de asentar para dejar las superficies lisas y sin partículas.

También es un error apretar los bulones de anclaje sin verificar que los cuatro pies estén apoyados. Después de colocar las calzas, hacé una verificación con galgas o con el sistema de alineación para confirmar que no quedó ningún pie flojo. Recién entonces apretá los bulones en forma cruzada y con el torque recomendado.

Las chapas calibradas son herramientas de precisión y deben guardarse en un lugar seco y limpio para evitar corrosión. Si se oxidan, su espesor puede variar y perder la calibración. Guardalas ordenadas por espesor para encontrar rápido la que necesitás en el lugar de trabajo.

Antes de usar una calza, revisá que no tenga rebabas, golpes o deformaciones. Una lámina doblada o con bordes levantados no asentará bien y falseará la nivelación. Si encontrás alguna dañada, reemplazala por una nueva del mismo espesor.

No uses las calzas como cuñas o para hacer palanca, porque se deforman. Son elementos de precisión y deben tratarse con cuidado. En MR distribuimos los juegos TMAS de SKF para que siempre tengas calzas en buen estado.

Para cotizar tus chapas calibradas SKF, enviános el código del juego que necesitás, por ejemplo TMAS 360 o TMAS 720. Si no sabés el código, pasanos las medidas del pie de la máquina y el diámetro del bulón, y te indicamos el juego adecuado.

También podés mandarnos una foto de la calza que estás usando, con una regla al lado para tener referencia de tamaño. Así podemos identificar el espesor y el formato, y ofrecerte el reemplazo exacto. También comercializamos otras herramientas de montaje y mantenimiento SKF.
