SKF Ausgleichsbleche zum Ausrichten von Maschinen: Anwendungs- und Auswahlleitfaden

Die SKF Ausgleichsbleche sind Metallplatten mit exakter Dicke, die zum Nivellieren und Ausrichten rotierender Maschinen verwendet werden. Sie werden unter die Füße der Maschine gelegt, um Unebenheiten zu korrigieren und das sogenannte lose Bein zu beseitigen. Ein loses Bein tritt auf, wenn eine der Auflagen nicht richtig auf der Basis aufliegt, was Vibrationen, Fehlausrichtung und vorzeitige Ausfälle der Wälzlager verursacht.

In der argentinischen Industrie werden diese Unterlegscheiben bei Pumpen, Elektromotoren, Kompressoren, Getrieben und allen Geräten verwendet, die perfekt mit ihrer Kupplung ausgerichtet sein müssen. Die präzise Ausrichtung ist entscheidend, um die Lebensdauer der Wälzlager zu verlängern und ungeplante Stillstände zu vermeiden. Die Ausgleichsbleche ermöglichen feine Nivellierungsanpassungen, die mit anderen Methoden schwer zu erreichen sind.

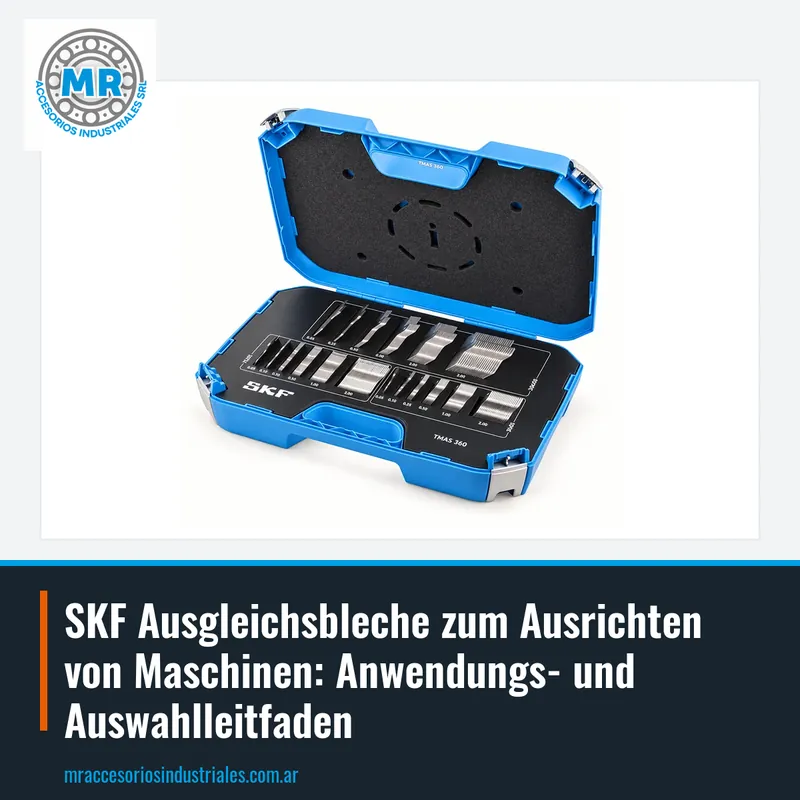

SKF bietet diese Unterlegscheiben in seiner Linie der Montage- und Wartungswerkzeuge an, speziell in der TMAS-Serie. Es sind Sets, die Platten unterschiedlicher Dicke enthalten, um die typischen Ausrichtungsanforderungen vor Ort abzudecken. Da sie kalibriert sind, hat jede Platte eine definierte Dicke, was das Stapeln ermöglicht, um die erforderliche Höhe zu erreichen.

Das lose Bein wird während der Ausrichtung mit Messuhren oder Lasersystemen erkannt. Wenn sich beim Lösen eines Ankerbolzens das Maschinenbein hebt oder bewegt, gibt es eine Unebenheit, die korrigiert werden muss. Man kann es auch mit einer Fühlerlehre überprüfen: Wenn eine dünne Platte zwischen Fuß und Basis passt, gibt es einen Hohlraum, der gefüllt werden muss.

Die SKF Ausgleichsbleche sind die Standardlösung zur Korrektur dieser Unebenheit. Sie werden unter den betroffenen Fuß gelegt, bis alle vier Auflagen in derselben Ebene liegen. Es ist wichtig, keine improvisierten Unterlegscheiben wie Blechreste oder Unterlegscheiben zu verwenden, da ihre Dicke nicht gleichmäßig ist und sie sich unter Last verformen können, wodurch das Gerät erneut fehlausgerichtet wird.

Ein nicht korrigiertes loses Bein verursacht ungleiche Belastungen im Gehäuse, Verformung des Wälzlagers und Temperaturanstieg. Daher ist die korrekte Ausrichtung mit kalibrierten Unterlegscheiben eine vorbeugende Wartungsaufgabe, die größere Ausfälle vermeidet. Bei MR vertreiben wir die TMAS-Sets von SKF, damit Sie dieses Problem mit Originalteilen lösen können.

Die Größe der Unterlegscheibe muss größer sein als die Auflagefläche des Maschinenfußes. Wenn die Unterlegscheibe kleiner als der Fuß ist, konzentriert sich die Last auf eine kleinere Fläche und kann sich verformen oder markieren. Ideal ist, dass die Unterlegscheibe einige Millimeter um den Fuß herum übersteht, ohne andere Komponenten zu beeinträchtigen.

Auch der Durchmesser des Ankerbolzens muss berücksichtigt werden. Die Unterlegscheiben haben normalerweise eine U-Nut oder ein Loch für den Bolzen, und dieser Raum muss dem Durchmesser des Bolzens entsprechen. Wenn die Nut zu eng ist, erschwert sie die Montage; wenn sie zu locker ist, kann sich die Unterlegscheibe bewegen.

Um das richtige Set zu wählen, messen Sie Länge und Breite des Maschinenfußes und den Durchmesser des Bolzens. Mit diesen Daten können Sie die Größe der Unterlegscheibe auswählen, die die gesamte Auflagefläche abdeckt. Bei MR beraten wir Sie, damit Sie das geeignete TMAS-Set wählen, sei es das TMAS 340, TMAS 360, TMAS 380, TMAS 510, TMAS 720 oder das TMAS 2-050.

Die Sets der SKF Ausgleichsbleche enthalten Platten unterschiedlicher Dicke. Durch Kombination kann die erforderliche Höhe präzise erreicht werden. Der Schlüssel ist, so wenige Platten wie möglich zu verwenden, um das Risiko zu minimieren, dass sie verrutschen oder sich verformen.

Eine gute Praxis ist, mit der dicksten Platte zu beginnen, die der erforderlichen Größe nahekommt, und dann dünne Platten für die Feinabstimmung hinzuzufügen. So erreichen Sie die exakte Höhe mit wenigen Platten und das Paket bleibt fester.

Vermeiden Sie es, zu viele dünne Platten zu stapeln, da dies die Steifigkeit des Verbunds verringert und die Wahrscheinlichkeit erhöht, dass sie verrutschen. Wenn das Paket zu wachsen beginnt, sollte man prüfen, ob es eine effizientere Kombination gibt oder ob die Unebenheit so groß ist, dass eine Bearbeitung der Basis erforderlich ist. Die SKF Unterlegscheiben sind für stabiles Stapeln ausgelegt, aber es ist immer besser, die Anzahl zu minimieren.

Einer der häufigsten Fehler ist die Verwendung von Unterlegscheiben unzureichender Größe, die nicht den gesamten Fuß abdecken. Dies erzeugt Hochdruckpunkte und kann die Unterlegscheibe oder den Maschinenfuß verformen. Überprüfen Sie immer, dass die Unterlegscheibe größer als die Auflagefläche ist, wie bereits erklärt.

Ein weiterer Fehler ist, die Basis und den Fuß vor dem Einlegen der Unterlegscheiben nicht richtig zu reinigen. Jeglicher Schmutz, Rost oder Grat kann die Messung verfälschen und dazu führen, dass die Ausrichtung falsch wird. Verwenden Sie feines Schleifpapier oder einen Schleifstein, um die Oberflächen glatt und partikelfrei zu machen.

Es ist auch ein Fehler, die Ankerbolzen festzuziehen, ohne zu überprüfen, dass alle vier Füße aufliegen. Nach dem Einlegen der Unterlegscheiben führen Sie eine Überprüfung mit Fühlerlehren oder dem Ausrichtungssystem durch, um zu bestätigen, dass kein loses Bein geblieben ist. Erst dann ziehen Sie die Bolzen über Kreuz und mit dem empfohlenen Drehmoment fest.

Die Ausgleichsbleche sind Präzisionswerkzeuge und müssen an einem trockenen und sauberen Ort aufbewahrt werden, um Korrosion zu vermeiden. Wenn sie rosten, kann ihre Dicke variieren und die Kalibrierung verloren gehen. Bewahren Sie sie nach Dicke sortiert auf, um die benötigte am Arbeitsplatz schnell zu finden.

Überprüfen Sie vor der Verwendung einer Unterlegscheibe, dass sie keine Grate, Schläge oder Verformungen aufweist. Eine verbogene Platte oder mit aufgebogenen Kanten wird nicht richtig aufliegen und die Nivellierung verfälschen. Wenn Sie eine beschädigte finden, ersetzen Sie sie durch eine neue derselben Dicke.

Verwenden Sie die Unterlegscheiben nicht als Keile oder zum Hebeln, da sie sich verformen. Sie sind Präzisionselemente und müssen sorgfältig behandelt werden. Bei MR vertreiben wir die TMAS-Sets von SKF, damit Sie immer Unterlegscheiben in gutem Zustand haben.

Um Ihre SKF Ausgleichsbleche anzufragen, senden Sie uns den Code des benötigten Sets, zum Beispiel TMAS 360 oder TMAS 720. Wenn Sie den Code nicht kennen, geben Sie uns die Maße des Maschinenfußes und den Durchmesser des Bolzens, und wir nennen Ihnen das geeignete Set.

Sie können uns auch ein Foto der verwendeten Unterlegscheibe schicken, mit einem Lineal daneben als Größenreferenz. So können wir die Dicke und das Format identifizieren und Ihnen den exakten Ersatz anbieten. Wir vertreiben auch andere SKF Montage- und Wartungswerkzeuge.

Schreiben Sie uns per WhatsApp oder E-Mail und wir erstellen Ihnen schnell ein Angebot. Wir sind aus Buenos Aires, Argentinien, und vertreiben genuine SKF Produkte für die industrielle Wartung. Erzählen Sie uns, welche Maschine Sie ausrichten, und wir helfen Ihnen, die richtigen Unterlegscheiben zu wählen.
