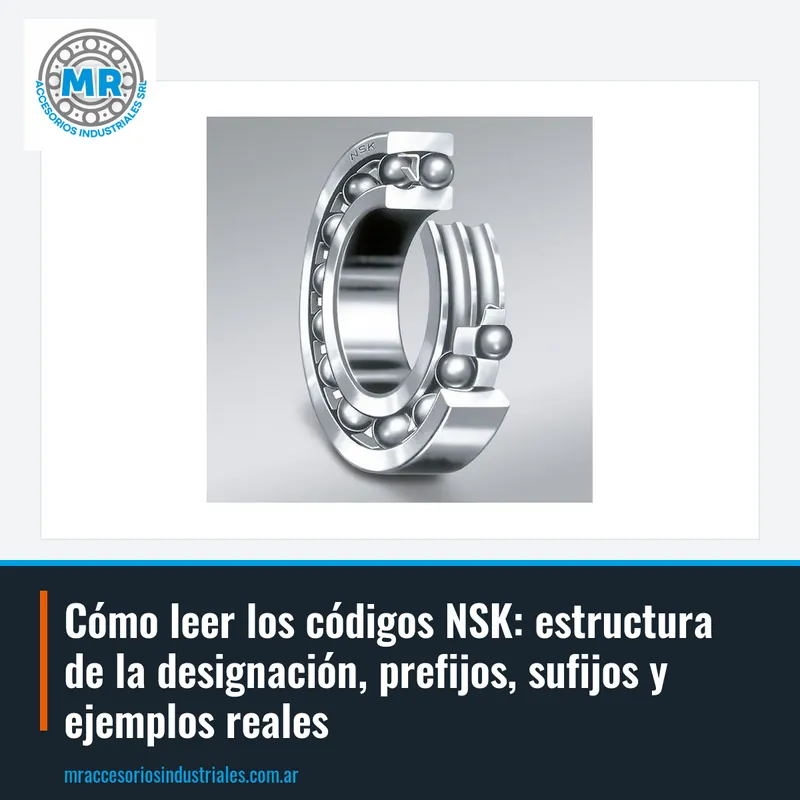

Cómo leer los códigos NSK: estructura de la designación, prefijos, sufijos y ejemplos reales

Los códigos NSK siguen una lógica de designación normalizada que combina un número básico con prefijos y sufijos. El número básico identifica la serie dimensional y el diámetro de agujero, mientras que los prefijos y sufijos aportan información sobre materiales, sellos, jaulas o juego interno. Entender esta estructura te permite pedir el rodamiento correcto sin depender de la memoria o de un catálogo impreso.

En un rodamiento rígido de bolas, por ejemplo, el código base puede ser un número de cuatro o cinco dígitos, como 6952. Los dos últimos dígitos suelen indicar el diámetro del agujero en milímetros multiplicado por cinco, aunque hay excepciones para diámetros chicos. Los prefijos y sufijos, como 2RS o C3, se agregan después del número básico y modifican características específicas.

Cuando mirás un rodamiento NSK, vas a encontrar el código grabado en una de sus caras laterales. Esa inscripción es la fuente más confiable para identificar la pieza, porque incluye la designación completa con todos sus modificadores. Si el rodamiento está montado y no podés leerlo, conviene desmontarlo con cuidado o buscar la referencia en la placa del equipo o en el manual del fabricante.

Los prefijos en los códigos NSK aparecen antes del número básico y suelen indicar el tipo de rodamiento o una variante constructiva. Por ejemplo, en los rodamientos Y (insertos), los prefijos identifican series específicas con determinadas características de montaje y sellado. Estos prefijos son importantes porque diferencian rodamientos que, a simple vista, pueden parecer iguales.

En el caso de los rodamientos de agujas, NSK utiliza designaciones como Y-88 o B-97, donde la letra inicial y el número siguiente forman parte del código de serie. No es necesario memorizar el significado de cada letra: con el código completo, cualquier proveedor técnico puede identificar la pieza exacta y sus dimensiones.

Al pedir un rodamiento con prefijo, siempre conviene copiar el código completo tal como está grabado en la pieza. Si solo anotás el número básico, podés omitir información crítica sobre el tipo de sello, el material de la jaula o la geometría interna. En MR trabajamos con estos códigos a diario y te ayudamos a interpretarlos para que pidas el correcto.

Los sufijos son letras o números que se agregan al final del código básico y modifican características del rodamiento. En la industria se usan como referencia general 2RS (sellos de goma en ambos lados), 2Z (tapas metálicas en ambos lados), C3 (juego interno mayor que el normal) y K (agujero cónico). En los rígidos de bolas NSK, los sellos y tapas tienen su propia nomenclatura: DDU indica sellos de contacto en ambos lados, VV sellos sin contacto en ambos lados y ZZ tapas metálicas de protección en ambos lados.

Por ejemplo, un rígido de bolas NSK con sufijo DDU tiene sellos de contacto que retienen la grasa y frenan el ingreso de contaminantes. Uno con sufijo ZZ tiene tapas metálicas que protegen contra partículas con menor fricción. El sufijo C3 se usa cuando el rodamiento va a trabajar con altas temperaturas o ajustes forzados, porque el juego interno mayor compensa la dilatación.

Es importante no confundir estos sufijos con otros específicos de NSK que aparecen en rodamientos de rodillos a rótula, como los que acompañan a códigos del tipo 23122. Esos sufijos no son de interpretación universal y conviene validarlos con el equipo técnico de MR antes de asumir su significado. Si tenés dudas, mandanos una foto del código grabado y te lo aclaramos.

Los rodamientos de agujas NSK se identifican con códigos que combinan letras y números, como Y-88, B-97 o Y-66. Estos códigos no siguen la misma lógica dimensional que los rodamientos de bolas, porque el diámetro de agujero y el ancho se expresan de manera diferente. Por eso, es fundamental copiar el código completo y no intentar deducir las medidas a partir del número.

Estos rodamientos se usan en aplicaciones donde el espacio radial es reducido pero se necesita alta capacidad de carga, como cajas de cambios, motores pequeños y mecanismos de movimiento alternativo. El código NSK suele estar grabado en el aro exterior o en la jaula, y a veces es necesario limpiar la pieza para leerlo con claridad.

Al cotizar un rodamiento de agujas, además del código conviene medir el diámetro interior, el diámetro exterior y el ancho con un calibre. Esas medidas sirven para verificar que el código corresponde a la pieza física, especialmente si el rodamiento fue reemplazado antes o si el equipo fue modificado. En MR te ayudamos a confirmar la referencia exacta.

Los rodamientos de rodillos cónicos NSK suelen tener códigos numéricos de cuatro o cinco dígitos, como 5566, 6376 o 3982. Por eso conviene copiar el código tal cual está grabado, con todo lo que lo acompaña, en lugar de buscar la pieza solo por medidas.

Estos rodamientos se usan en ruedas de vehículos, reductores y equipos donde hay cargas combinadas radiales y axiales. El código NSK está grabado en el cono y en la copa, y conviene anotar los dos, porque cada pieza tiene su propia referencia. Si solo tenés una de las dos piezas, podés cotizar esa parte, pero lo ideal es reemplazar el conjunto completo.

Al pedir un rodillo cónico, es útil indicar si necesitás el cono y la copa por separado o como conjunto. También conviene revisar si el código grabado tiene letras o números adicionales y copiarlos completos. En MR comercializamos rodillos cónicos NSK y te cotizamos la referencia exacta con solo pasarnos el código grabado.

Los rodamientos Y NSK, también llamados insertos, se identifican con códigos como AR210, AS205 o AS204. Estos rodamientos se montan en soportes de pie o de brida y tienen un aro exterior esférico para compensar desalineaciones.

Estos insertos se usan en aplicaciones agrícolas, transportadores y maquinaria donde el montaje y desmontaje debe ser rápido. El código NSK está grabado en el aro exterior o en el sello.

Al cotizar un rodamiento Y, es importante indicar el código completo y, si es posible, el tipo de soporte donde va montado. También conviene medir el diámetro del eje para verificar que el agujero del rodamiento sea el correcto. En MR trabajamos con la línea de insertos NSK y te ayudamos a elegir el modelo adecuado para tu aplicación.

Los rodamientos de rodillos a rótula NSK tienen códigos que comienzan con 2, como 23122, 24130 o 23140. El número básico indica la serie y el diámetro de agujero, y puede tener sufijos específicos de NSK que no deben interpretarse sin validación técnica. Estos rodamientos soportan cargas radiales muy altas y permiten desalineaciones del eje.

Se usan en equipos pesados como molinos, ventiladores industriales, bombas y maquinaria de minería. El código NSK está grabado en la cara lateral del aro exterior, y suele ser necesario limpiar la superficie para leerlo bien. Si el rodamiento está muy deteriorado, podés medir las dimensiones principales y nosotros te ayudamos a identificar la referencia.

Al pedir un rodamiento a rótula, es clave indicar el código completo, incluido cualquier sufijo, porque puede haber variantes con diferente jaula o juego interno. También conviene informar si el rodamiento trabaja con lubricación por grasa o aceite, porque eso puede influir en la elección del sello o de la jaula. Escribinos por WhatsApp o email con el código, la medida o una foto y te lo cotizamos a la brevedad.
