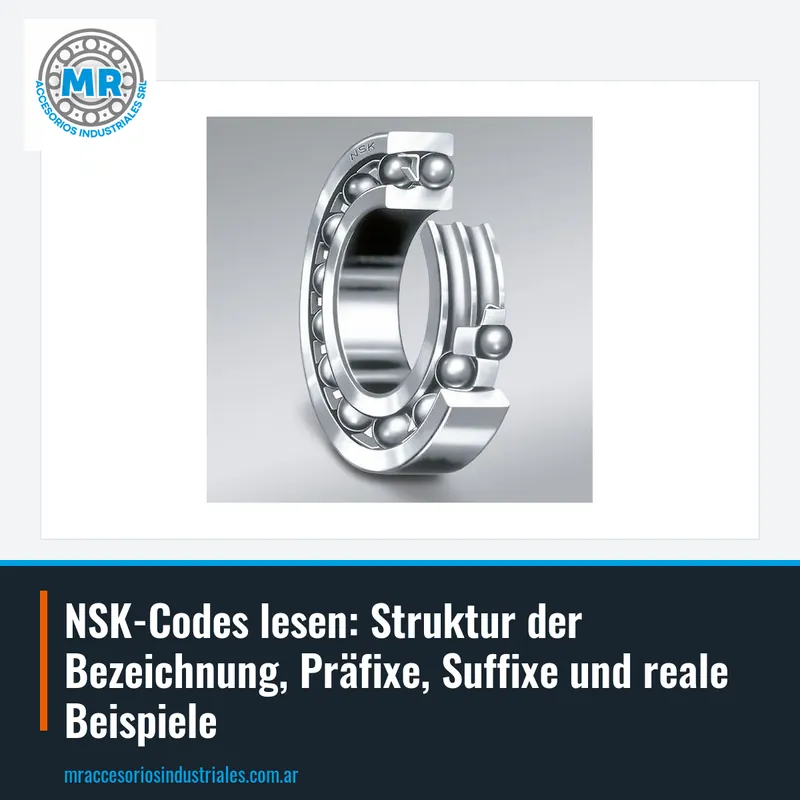

NSK-Codes lesen: Struktur der Bezeichnung, Präfixe, Suffixe und reale Beispiele

NSK-Codes folgen einer standardisierten Bezeichnungslogik, die eine Grundnummer mit Präfixen und Suffixen kombiniert. Die Grundnummer identifiziert die Dimensionsreihe und den Bohrungsdurchmesser, während Präfixe und Suffixe Informationen über Materialien, Dichtungen, Käfige oder Innenluft liefern. Das Verständnis dieser Struktur ermöglicht es Ihnen, das richtige Wälzlager zu bestellen, ohne sich auf das Gedächtnis oder einen gedruckten Katalog verlassen zu müssen.

Bei einem Rillenkugellager kann der Grundcode beispielsweise eine vier- oder fünfstellige Zahl sein, wie 6952. Die letzten beiden Ziffern geben normalerweise den Bohrungsdurchmesser in Millimetern multipliziert mit fünf an, obwohl es Ausnahmen für kleine Durchmesser gibt. Präfixe und Suffixe wie 2RS oder C3 werden nach der Grundnummer hinzugefügt und ändern spezifische Eigenschaften.

Wenn Sie ein NSK-Wälzlager betrachten, finden Sie den Code auf einer seiner Seitenflächen eingraviert. Diese Gravur ist die zuverlässigste Quelle zur Identifizierung des Teils, da sie die vollständige Bezeichnung mit allen Modifikatoren enthält. Wenn das Wälzlager montiert ist und Sie es nicht lesen können, sollten Sie es vorsichtig demontieren oder die Referenz auf dem Typenschild des Geräts oder in der Bedienungsanleitung des Herstellers suchen.

Präfixe in NSK-Codes erscheinen vor der Grundnummer und geben normalerweise den Wälzlagertyp oder eine konstruktive Variante an. Bei Y-Wälzlagern (Einsatzlager) identifizieren Präfixe beispielsweise spezifische Serien mit bestimmten Montage- und Dichtungseigenschaften. Diese Präfixe sind wichtig, weil sie Wälzlager unterscheiden, die auf den ersten Blick gleich erscheinen können.

Bei Nadelwälzlagern verwendet NSK Bezeichnungen wie Y-88 oder B-97, wobei der Anfangsbuchstabe und die folgende Zahl Teil des Seriencodes sind. Es ist nicht notwendig, die Bedeutung jedes Buchstabens auswendig zu lernen: Mit dem vollständigen Code kann jeder technische Lieferant das genaue Teil und seine Abmessungen identifizieren.

Bei der Bestellung eines Wälzlagers mit Präfix sollten Sie immer den vollständigen Code so kopieren, wie er auf dem Teil eingraviert ist. Wenn Sie nur die Grundnummer notieren, können Sie kritische Informationen über die Dichtungsart, das Käfigmaterial oder die Innengeometrie auslassen. Bei MR arbeiten wir täglich mit diesen Codes und helfen Ihnen, sie zu interpretieren, damit Sie das richtige bestellen.

Suffixe sind Buchstaben oder Zahlen, die am Ende des Grundcodes hinzugefügt werden und Eigenschaften des Wälzlagers ändern. In der Industrie werden als allgemeine Referenz 2RS (Gummidichtungen auf beiden Seiten), 2Z (Metallabdeckungen auf beiden Seiten), C3 (Innenluft größer als normal) und K (konische Bohrung) verwendet. Bei NSK-Rillenkugellagern haben Dichtungen und Abdeckungen ihre eigene Nomenklatur: DDU steht für Kontaktdichtungen auf beiden Seiten, VV für berührungsfreie Dichtungen auf beiden Seiten und ZZ für Metallschutzabdeckungen auf beiden Seiten.

Beispielsweise hat ein NSK-Rillenkugellager mit dem Suffix DDU Kontaktdichtungen, die das Fett zurückhalten und das Eindringen von Verunreinigungen bremsen. Eines mit dem Suffix ZZ hat Metallabdeckungen, die vor Partikeln mit geringerer Reibung schützen. Das Suffix C3 wird verwendet, wenn das Wälzlager bei hohen Temperaturen oder Presspassungen arbeitet, da die größere Innenluft die Wärmeausdehnung kompensiert.

Es ist wichtig, diese Suffixe nicht mit anderen NSK-spezifischen zu verwechseln, die bei Pendelrollenlagern auftreten, wie die, die Codes vom Typ 23122 begleiten. Diese Suffixe sind nicht universell interpretierbar und sollten vor der Annahme ihrer Bedeutung vom technischen Team von MR validiert werden. Wenn Sie Zweifel haben, senden Sie uns ein Foto des eingravierten Codes und wir klären es auf.

NSK-Nadelwälzlager werden mit Codes identifiziert, die Buchstaben und Zahlen kombinieren, wie Y-88, B-97 oder Y-66. Diese Codes folgen nicht derselben dimensionalen Logik wie Kugellager, da der Bohrungsdurchmesser und die Breite anders ausgedrückt werden. Daher ist es unerlässlich, den vollständigen Code zu kopieren und nicht zu versuchen, die Maße aus der Nummer abzuleiten.

Diese Wälzlager werden in Anwendungen eingesetzt, bei denen der radiale Bauraum begrenzt ist, aber eine hohe Tragfähigkeit erforderlich ist, wie Getriebe, kleine Motoren und Mechanismen mit hin- und hergehender Bewegung. Der NSK-Code ist normalerweise auf dem Außenring oder dem Käfig eingraviert, und manchmal ist es notwendig, das Teil zu reinigen, um ihn klar zu lesen.

Bei der Angebotserstellung für ein Nadelwälzlager sollten Sie zusätzlich zum Code den Innendurchmesser, den Außendurchmesser und die Breite mit einer Schieblehre messen. Diese Maße dienen dazu, zu überprüfen, ob der Code dem physischen Teil entspricht, insbesondere wenn das Wälzlager zuvor ersetzt wurde oder das Gerät modifiziert wurde. Bei MR helfen wir Ihnen, die genaue Referenz zu bestätigen.

NSK-Kegelrollenlager haben oft vier- oder fünfstellige numerische Codes, wie 5566, 6376 oder 3982. Daher sollten Sie den Code so kopieren, wie er eingraviert ist, mit allem, was dazugehört, anstatt das Teil nur nach Maßen zu suchen.

Diese Wälzlager werden in Fahrzeugrädern, Getrieben und Geräten mit kombinierten radialen und axialen Lasten eingesetzt. Der NSK-Code ist auf dem Innenring und dem Außenring eingraviert, und es ist ratsam, beide zu notieren, da jedes Teil seine eigene Referenz hat. Wenn Sie nur eines der beiden Teile haben, können Sie dieses Teil anbieten, aber idealerweise ersetzen Sie den kompletten Satz.

Bei der Bestellung eines Kegelrollenlagers ist es hilfreich anzugeben, ob Sie den Innenring und den Außenring separat oder als Satz benötigen. Überprüfen Sie auch, ob der eingravierte Code zusätzliche Buchstaben oder Zahlen enthält, und kopieren Sie diese vollständig. Bei MR vertreiben wir NSK-Kegelrollenlager und erstellen Ihnen ein Angebot für die genaue Referenz, wenn Sie uns den eingravierten Code senden.

NSK-Y-Wälzlager, auch Einsatzlager genannt, werden mit Codes wie AR210, AS205 oder AS204 identifiziert. Diese Wälzlager werden in Stehlagern oder Flanschlagern montiert und haben einen kugeligen Außenring, um Fehlausrichtungen auszugleichen.

Diese Einsatzlager werden in landwirtschaftlichen Anwendungen, Förderern und Maschinen eingesetzt, bei denen die Montage und Demontage schnell erfolgen muss. Der NSK-Code ist auf dem Außenring oder der Dichtung eingraviert.

Bei der Angebotserstellung für ein Y-Wälzlager ist es wichtig, den vollständigen Code und, wenn möglich, die Art des Gehäuses anzugeben, in dem es montiert wird. Messen Sie auch den Wellendurchmesser, um sicherzustellen, dass die Bohrung des Wälzlagers korrekt ist. Bei MR arbeiten wir mit der NSK-Einsatzlagerlinie und helfen Ihnen, das passende Modell für Ihre Anwendung auszuwählen.

NSK-Pendelrollenlager haben Codes, die mit 2 beginnen, wie 23122, 24130 oder 23140. Die Grundnummer gibt die Serie und den Bohrungsdurchmesser an und kann NSK-spezifische Suffixe haben, die nicht ohne technische Validierung interpretiert werden sollten. Diese Wälzlager tragen sehr hohe radiale Lasten und ermöglichen Wellenfehlausrichtungen.

Sie werden in schweren Geräten wie Mühlen, Industrieventilatoren, Pumpen und Bergbaumaschinen eingesetzt. Der NSK-Code ist auf der Seitenfläche des Außenrings eingraviert, und es ist oft notwendig, die Oberfläche zu reinigen, um ihn gut zu lesen. Wenn das Wälzlager stark beschädigt ist, können Sie die Hauptabmessungen messen und wir helfen Ihnen, die Referenz zu identifizieren.

Bei der Bestellung eines Pendelrollenlagers ist es entscheidend, den vollständigen Code anzugeben, einschließlich aller Suffixe, da es Varianten mit unterschiedlichem Käfig oder Innenluft geben kann. Informieren Sie auch, ob das Wälzlager mit Fett- oder Ölschmierung arbeitet, da dies die Wahl der Dichtung oder des Käfigs beeinflussen kann. Schreiben Sie uns per WhatsApp oder E-Mail mit dem Code, dem Maß oder einem Foto und wir erstellen Ihnen schnell ein Angebot.
