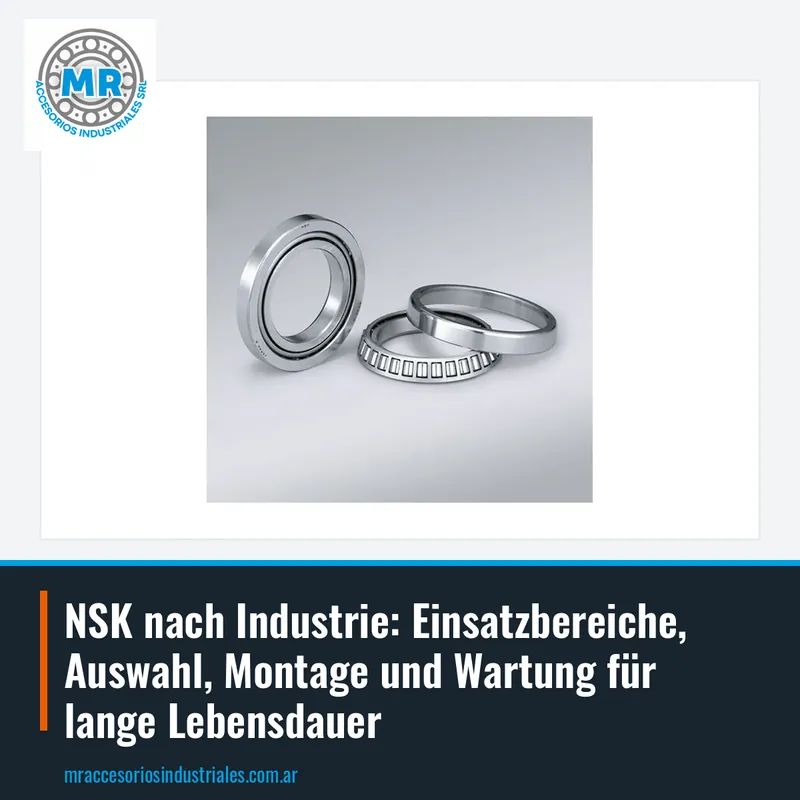

NSK nach Industrie: Einsatzbereiche, Auswahl, Montage und Wartung für lange Lebensdauer

NSK-Nadellager zeichnen sich durch ihren geringen Querschnitt und ihre hohe radiale Tragfähigkeit auf engem Raum aus. Sie sind ideal für Anwendungen, bei denen eine kompakte Bauweise entscheidend ist, wie Getriebe, kleine Motoren und oszillierende Mechanismen. Sie werden auch in Kraftübertragungseinrichtungen und Landmaschinen eingesetzt.

Bei der Auswahl eines Nadellagers ist es wichtig, den Wellendurchmesser, die Gehäusebreite und die Schmierbedingungen zu prüfen. Viele Modelle sind mit Stahl- oder Polymerkäfig und einige mit einem Außenring mit Bund für die axiale Montage erhältlich. Referenzen wie F-79, J-57 oder J-78 entsprechen dieser Produktart.

Für ein Angebot senden Sie den vollständigen Code oder die genauen Maße (Innen-, Außen- und Breitenmaß) zusammen mit einem Foto des Teils. Ein häufiger Fehler ist die Verwechslung eines Nadellagers mit einer Gleitbuchse; prüfen Sie, ob das Wälzelement tatsächlich eine Nadel ist. Bei der Montage verwenden Sie einen Dorn, der nur am Ring mit Passsitz anliegt, und schlagen Sie niemals direkt auf die Nadeln.

NSK-Kegelrollenlager sind aufgrund der winklig angeordneten Laufbahnen für gleichzeitige Radial- und Axiallasten ausgelegt. Sie sind typisch für Fahrzeugräder, Getriebe, Walzwerke und Bergbauausrüstung, wo kombinierte Kräfte hohe Anforderungen stellen. Ihre Zerlegbarkeit erleichtert die Wartung in Baugruppen mit Presssitz.

Bei der Auswahl achten Sie auf den Kontaktwinkel und die Anordnung (einfach, doppelt oder paarweise gegenüberliegend). Referenzen wie 3120, 3320 und 1620 entsprechen dieser Produktart. Prüfen Sie stets das empfohlene Axialspiel für die Anwendung, da eine falsche Einstellung Wärme und vorzeitigen Verschleiß verursacht.

Für die Montage stellen Sie sicher, dass das Lager sauber und geschmiert ist, bevor Sie es einbauen. Stellen Sie das Axialspiel mit Muttern oder Beilagen gemäß den Anweisungen des Geräteherstellers ein. Ein häufiger Fehler ist die übermäßige Vorspannung des Lagers, was die Lebensdauer verkürzt; bei Zweifeln senden Sie uns den Code und die Anwendung und wir erstellen ein Angebot.

NSK-Y-Lager, auch Einsätze genannt, werden auf Stehlager- oder Flanschgehäusen montiert und ermöglichen eine schnelle Befestigung auf der Welle mittels Gewindestiften oder Exzenterring. Sie werden häufig in Förderern, Ventilatoren, Landmaschinen und Lebensmittelverarbeitungsanlagen eingesetzt. Ihr Design mit kugeligem Außenring gleicht leichte Gehäusefluchtungsfehler aus.

Bei der Auswahl eines Y-Lagers prüfen Sie den Wellendurchmesser und die Befestigungsart (Gewindestift oder Exzenter). Referenzen wie AR201, AS210 und AR202 entsprechen dieser Produktart. Prüfen Sie in jedem Fall die Dichtungs- und Befestigungsart entsprechend der Arbeitsumgebung.

Für ein Angebot senden Sie den Lagercode oder die Maße von Welle und Gehäuse. Bei der Montage stellen Sie sicher, dass die Befestigungsschraube auf einen geschliffenen Bereich der Welle drückt und nicht auf die Passfeder. Ein häufiger Fehler ist die Verwendung eines Gehäuses mit einem Lager einer anderen Baureihe; prüfen Sie die Kompatibilität zwischen Einsatz und Gehäuse.

NSK-Rillenkugellager sind aufgrund ihrer Vielseitigkeit, geringen Reibung und einfachen Montage die in der Industrie am häufigsten verwendeten Wälzlager. Sie tragen moderate Radial- und Axiallasten in beiden Richtungen und eignen sich für hohe Drehzahlen. Sie kommen in Elektromotoren, Pumpen, Kompressoren und unzähligen Werkzeugmaschinen zum Einsatz.

Die Auswahl basiert auf Wellendurchmesser, Last und Drehzahl. Referenzen wie 6010, 6011 und 6210 sind Rillenkugellager; das Suffix 2RS bedeutet Gummidichtungen auf beiden Seiten, 2Z Metallabdeckungen und C3 ein größeres Innenluftspiel. Prüfen Sie, ob Ihre Anwendung ein spezielles Innenluftspiel zum Ausgleich von Wärmedehnungen benötigt.

Für die Montage verwenden Sie geeignete Werkzeuge, die die Kraft nur auf den zu befestigenden Ring ausüben. Vermeiden Sie direkte Schläge auf das Lager; wenn Sie einen Hammer verwenden, tun Sie dies mit einem Bronzedorn oder einem Rohr, das am Innenring anliegt. Ein häufiger Fehler ist das Waschen des neuen Lagers mit Lösungsmittel und das Entfernen des Werksfetts; tun Sie dies nur, wenn Sie mit einem speziellen Produkt schmieren.

NSK-Pendelrollenlager haben zwei Rollenreihen und einen Außenring mit kugeliger Laufbahn, wodurch sie Winkelabweichungen der Welle aufnehmen können. Sie sind ideal für Anwendungen mit sehr schweren Lasten und langen Wellen, wie im Bergbau, in der Zement- und Papierindustrie sowie bei großen Maschinen. Ihr selbstausrichtendes Design reduziert Spannungen in den Gehäusen.

Bei der Auswahl berücksichtigen Sie die Radiallast, die Drehzahl und den erwarteten Fluchtungsfehler. Referenzen wie 23120CE4, 21320CE4 und 23130CE4 sind Pendelrollenlager; das Suffix C3 bedeutet ein größeres Innenluftspiel als normal, nützlich bei Temperaturunterschieden zwischen Welle und Gehäuse. Prüfen Sie die Befestigungsart: Viele werden mit konischem Spannhülsen auf Wellen ohne Absatz montiert.

Für die Wartung kontrollieren Sie regelmäßig die Schmierung und die Betriebstemperatur. Ein häufiger Fehler ist die Nichtbeachtung des empfohlenen minimalen Radialspiels, was zu Überhitzung und vorzeitigem Ausfall führt. Wenn Sie ein Lager ersetzen müssen, senden Sie den vollständigen Code und die Maße von Welle und Gehäuse, um die genaue Option anzubieten.

NSK-Käfige und Nadelkomponenten umfassen Nadelkäfige, Rollen und Scheiben, die als Ersatzteile in Mechanismen mit begrenztem Bauraum verwendet werden. Sie sind in Getrieben, Hydraulikpumpen und Nockensystemen üblich. Diese Komponenten ermöglichen die Wiederherstellung von Nadellagern, ohne das gesamte Gehäuse auszutauschen.

Bei der Bestellung dieser Ersatzteile ist es entscheidend, den genauen Code oder die Maße des Käfigs und der Nadeln zu identifizieren. Oft ist der Code auf dem Käfig oder im Katalog des Originalgeräts eingeprägt. Wenn Sie den Code nicht haben, messen Sie den Innen-, Außen- und Breitenmaß des Käfigs sowie den Durchmesser und die Länge der Nadeln.

Ein häufiger Fehler ist die Wiederverwendung abgenutzter Nadeln mit einem neuen Käfig; ersetzen Sie immer die komplette Baugruppe. Für ein Angebot senden Sie ein klares Foto des Teils und die Maße. Bei der Montage schmieren Sie die Nadeln vor dem Einbau gut und prüfen Sie, ob sie sich frei drehen, ohne zu klemmen.

NSK-Zylinderrollenlager tragen hohe Radiallasten und ermöglichen je nach Ausführung axiale Verschiebungen. Sie werden in großen Elektromotoren, Getrieben und Werkzeugmaschinen eingesetzt. Axial-Rillenkugellager hingegen sind für rein axiale Lasten in einer Richtung ausgelegt, wie in Maschinenköpfen oder Drehtischen.

Bei der Auswahl von Zylinderrollenlagern prüfen Sie, ob das Lager Borde an einem oder beiden Ringen hat, da dies die axiale Tragfähigkeit bestimmt. Bei Axial-Rillenkugellagern kontrollieren Sie die Lastrichtung und die maximal zulässige Drehzahl. Sie können uns zu jeder NSK-Referenz dieser Unterkategorien befragen.

Für die Montage befolgen Sie die gleichen bewährten Praktiken: Sauberkeit, geeignete Schmierung und Kraftausübung nur auf den befestigten Ring. Ein häufiger Fehler bei Axial-Rillenkugellagern ist das Vertauschen der Scheiben; beachten Sie die beim Ausbau markierte Originalposition. Senden Sie den Code oder die Maße, um die richtige Alternative anzubieten.
