Montaje y desmontaje de Dodge: herramientas, pasos y errores comunes que acortan la vida útil

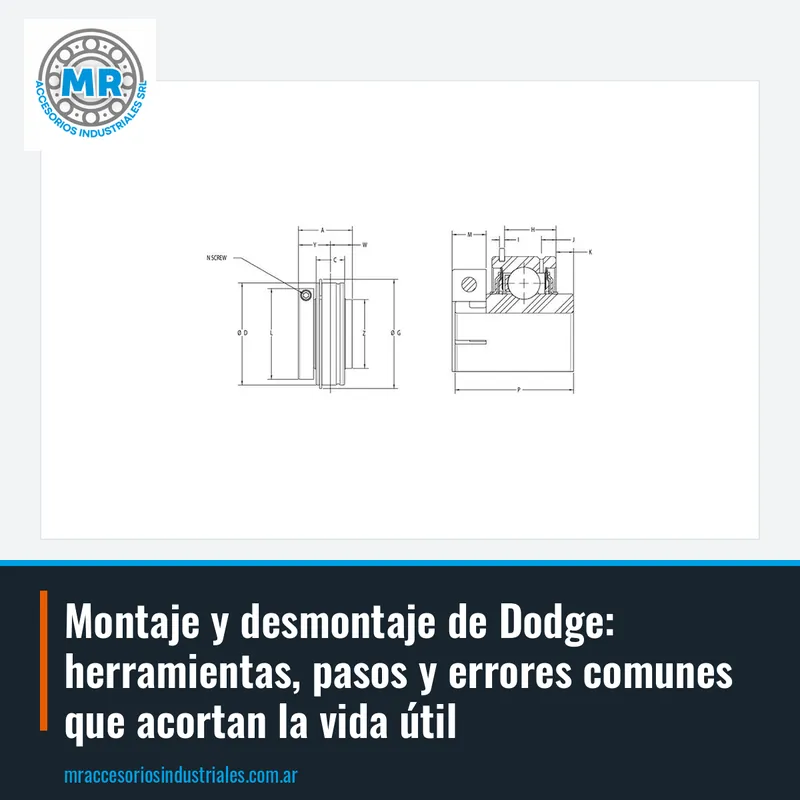

Los rodamientos insertos Dodge, como el INS-ER-DL-102, se montan directamente sobre ejes mecanizados con tolerancias específicas. Antes de instalar, verificá que el eje esté limpio, sin rebabas ni rayaduras que impidan el deslizamiento del anillo interior. El ajuste debe ser firme pero no forzado: si necesitás golpear, usá un martillo de goma o una prensa con casquillo que apoye solo en el anillo interior. Nunca golpees el anillo exterior ni los sellos, porque podés deformar las pistas y generar vibraciones prematuras.

Para fijar el inserto al eje, Dodge utiliza principalmente tornillos prisioneros o excéntrica de bloqueo, según el modelo. En los insertos con prisioneros, apretalos en cruz y con la llave adecuada, respetando el torque recomendado para no barrer la rosca. Si el rodamiento trae anillo excéntrico, giralo en el sentido de rotación del eje y luego fijalo con el prisionero. Un error común es apretar de más los prisioneros, lo que deforma el anillo interior y genera puntos duros que derivan en falla por fatiga.

Después del montaje, girar el eje a mano para comprobar que no haya roce ni resistencia anormal. Si el rodamiento quedó descentrado o el eje no está alineado, vas a notar un punto duro en cada vuelta. En ese caso, desmontá y revisá la limpieza y el estado del eje. Para desmontar, usá un extractor de garras que apoye en el anillo interior. Mandanos el código del inserto y la medida del eje para cotizar el repuesto exacto.

Los soportes Y con rodamiento inserto, como el 124610, combinan una carcasa de fundición con un inserto autoalineante. Antes de fijar el soporte a la estructura, verificá que la base esté plana y que los agujeros de fijación coincidan sin forzar. El inserto debe poder pivotar dentro del soporte para compensar pequeñas desalineaciones del eje. Si el soporte queda rígido o el inserto no gira libremente, el rodamiento trabaja con cargas adicionales y se acorta su vida útil.

Al apretar los tornillos de fijación del soporte, hacelo en forma cruzada y en dos pasadas: primero ajuste suave y luego torque final. No uses arandelas elásticas ni arandelas grower debajo de la cabeza del tornillo, porque pueden generar puntos de apoyo irregulares. Si el soporte es de dos piezas, montá primero la base, luego el inserto con el eje y por último la tapa, verificando que el sello no quede pellizcado. Un error frecuente es apretar la tapa antes de asentar el inserto, lo que descentra el rodamiento.

Para desmontar el soporte, aflojá los tornillos de fijación y retirá la tapa. Si el inserto está pegado al eje, usá un extractor de garras o un separador hidráulico. No golpees la carcasa con martillo de acero, porque podés quebrar la fundición. Si el soporte tiene engrasador, lubricá con grasa adecuada según la aplicación, sin sobrecargar. Cotizamos soportes Y completos y también insertos por separado: pasanos el código del soporte o la medida del eje y te cotizamos.

Las poleas Dodge, como la MA30, se montan sobre ejes con chavetero o con buje cónico, según el modelo. Antes de instalar, verificá que el chavetero esté limpio y que la chaveta ajuste sin juego lateral. Si la polea usa buje cónico, seguí las instrucciones de montaje de esa sección. Para poleas con prisionero, apretá en cruz y verificá que la polea no oscile al girar. Una polea descentrada genera vibración y desgasta prematuramente la correa y el rodamiento del eje.

La alineación entre poleas es crítica: usá una regla metálica o un láser para verificar que las caras queden en el mismo plano. Una desalineación angular provoca desgaste lateral en las correas y calentamiento anormal. El tensado de la correa debe permitir una deflexión controlada: como regla práctica, presioná con el dedo en el centro del vano y verificá que la correa ceda de forma controlada sin quedar floja. Un tensado excesivo sobrecarga los rodamientos y reduce su vida útil.

Para desmontar una polea con buje cónico, aflojá los tornillos del buje y usá los tornillos de extracción en los agujeros roscados correspondientes. Nunca uses palancas entre la polea y la carcasa, porque podés deformar la llanta. Si la polea está oxidada al eje, aplicá aceite penetrante y dejalo actuar antes de extraer. Comercializamos poleas Dodge: mandanos el código de la polea o las medidas del eje y de la correa para cotizar.

Los reductores Dodge, como el Maxum XTR 60, requieren una base rígida y nivelada para evitar deformaciones en la carcasa. Antes de montar, verificá que la superficie de apoyo esté limpia y sin pintura descascarada. Usá todos los tornillos de fijación previstos y apretalos en cruz con el torque indicado. Un reductor mal apoyado o con tornillos flojos genera vibraciones que se transmiten a los engranajes y rodamientos, acortando su vida útil.

La alineación entre el eje del reductor y el eje de la máquina es fundamental: usá un acoplamiento flexible que compense pequeñas desalineaciones, pero no abuses de esa tolerancia. Si el acoplamiento queda forzado, se generan cargas radiales sobre el eje de salida que dañan los rodamientos. Verificá el nivel de aceite antes de la puesta en marcha y respetá el tipo de lubricante recomendado. Un nivel bajo o un aceite inadecuado provocan desgaste prematuro de engranajes.

Durante la primera marcha, controlá ruidos anormales, temperatura y vibraciones. Un reductor nuevo puede calentar levemente, pero si la carcasa quema al tacto, detené la máquina y revisá la lubricación y la alineación. Para desmontar, desconectá la alimentación y bloqueá el eje para evitar movimientos inesperados. Comercializamos reductores Dodge: pasanos el código del reductor o los datos de placa y te cotizamos el repuesto o el equipo nuevo.

Los bujes cónicos Dodge se usan para fijar poleas, piñones y otros componentes a ejes sin necesidad de chavetero mecanizado. El montaje es sencillo: insertá el buje en el cubo del componente, alineá los agujeros y colocá los tornillos de fijación. Apretá los tornillos en forma alternada y progresiva, porque el cono del buje se expande y bloquea el conjunto sobre el eje. Un apriete desparejo descentra el componente y genera vibración.

Antes de montar, limpiá el eje y el interior del buje con solvente para eliminar restos de grasa o suciedad. No uses lubricante en las superficies cónicas, porque reduce la capacidad de bloqueo y puede provocar deslizamiento bajo carga. Si el buje tiene tornillos de extracción, usalos para desmontar: aflojá los tornillos de fijación, retiralos y colocá dos en los agujeros roscados de extracción, apretándolos alternadamente hasta que el buje se libere.

Un error común es golpear el buje con martillo para sacarlo, lo que daña las roscas y el cono. Si el buje está pegado, usá un extractor de plato o un separador hidráulico. Verificá que el eje no tenga marcas profundas después de la extracción; si las tiene, pulí con lija fina antes de montar un buje nuevo. Comercializamos bujes cónicos Dodge: mandanos el código del buje o el diámetro del eje y te cotizamos.

Los piñones y ruedas dentadas Dodge se montan sobre ejes con chavetero o con buje cónico, igual que las poleas. Antes de instalar, verificá que el chavetero esté libre de rebabas y que la chaveta entre sin juego. Si usás buje cónico, seguí el procedimiento de apriete alternado. Un piñón mal montado puede desalinearse con la cadena y provocar desgaste prematuro de ambos.

La alineación entre piñón y rueda dentada es crítica: usá una regla o un láser para verificar que las caras queden en el mismo plano. Una desalineación lateral hace que la cadena trabaje torcida y se desgaste en los flancos. Verificá la tensión de la cadena: debe tener una flecha controlada, sin quedar tensa ni floja. Un tensado excesivo sobrecarga los rodamientos del eje y acorta su vida útil.

Para desmontar un piñón con buje cónico, usá los tornillos de extracción como se explicó antes. Si el piñón está fijo con prisionero, aflojá los prisioneros y usá un extractor de garras. No golpees los dientes con martillo, porque podés quebrarlos o deformarlos. Comercializamos piñones y ruedas dentadas Dodge: pasanos el código o las medidas del eje y de la cadena para cotizar.

Las correas trapezoidales Dodge se instalan en poleas acanaladas, respetando el perfil y la sección correspondiente. Antes de montar, verificá que las poleas estén limpias y sin desgaste en los flancos del canal. Una polea desgastada hace que la correa apoye en el fondo del canal y pierda tracción, generando deslizamiento y calentamiento. Montá la correa sin forzarla con herramientas punzantes, porque podés dañar los flancos.

El tensado correcto se verifica presionando la correa en el centro del vano: debe ceder una cantidad proporcional a la distancia entre centros. Una correa demasiado tensa sobrecarga los rodamientos y puede romper los flancos; una correa floja patina y se calienta. En transmisiones con varias correas, usá un juego de correas del mismo lote y longitud para repartir la carga uniformemente. Si una correa se corta, reemplazá todo el juego.

Para desmontar, aflojá el tensor o mové el motor para destensar la correa. Nunca uses palancas entre la correa y la polea, porque podés dañar el canal. Inspeccioná las correas periódicamente en busca de grietas, desgaste lateral o cristalización. Comercializamos correas trapezoidales Dodge: mandanos el código de la correa o las medidas de la polea y la distancia entre centros para cotizar.
