Montage und Demontage von Dodge: Werkzeuge, Schritte und häufige Fehler, die die Lebensdauer verkürzen

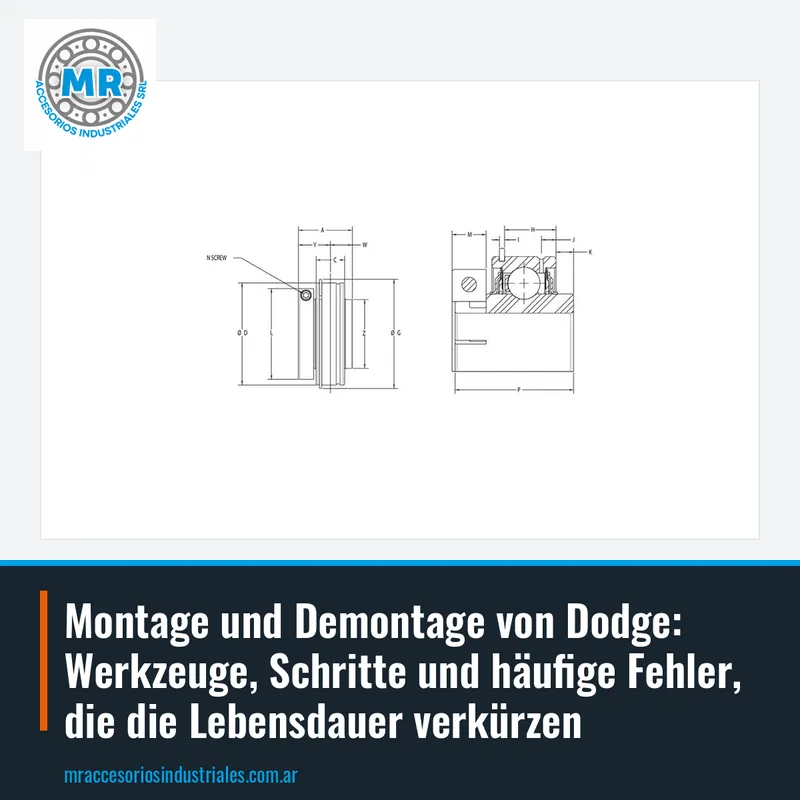

Die Dodge-Stecklager, wie das INS-ER-DL-102, werden direkt auf bearbeiteten Wellen mit spezifischen Toleranzen montiert. Vor der Installation prüfen Sie, dass die Welle sauber ist, ohne Grate oder Kratzer, die das Gleiten des Innenrings behindern. Die Passung muss fest, aber nicht erzwungen sein: Wenn Sie schlagen müssen, verwenden Sie einen Gummihammer oder eine Presse mit Hülse, die nur auf dem Innenring aufliegt. Schlagen Sie niemals auf den Außenring oder die Dichtungen, da Sie die Laufbahnen verformen und vorzeitige Vibrationen erzeugen können.

Zur Befestigung des Stecklagers auf der Welle verwendet Dodge hauptsächlich Gewindestifte oder Exzenterverriegelung, je nach Modell. Bei Stecklagern mit Gewindestiften ziehen Sie diese über Kreuz und mit dem geeigneten Schlüssel fest und beachten das empfohlene Drehmoment, um das Gewinde nicht zu beschädigen. Wenn das Lager einen Exzenterring hat, drehen Sie ihn in Drehrichtung der Welle und befestigen Sie ihn dann mit dem Gewindestift. Ein häufiger Fehler ist das zu feste Anziehen der Gewindestifte, was den Innenring verformt und harte Stellen erzeugt, die zu Ermüdungsausfällen führen.

Nach der Montage drehen Sie die Welle von Hand, um zu prüfen, dass kein Reiben oder ungewöhnlicher Widerstand vorhanden ist. Wenn das Lager dezentriert ist oder die Welle nicht ausgerichtet ist, werden Sie bei jeder Umdrehung einen harten Punkt bemerken. In diesem Fall demontieren Sie und prüfen Sie die Sauberkeit und den Zustand der Welle. Zur Demontage verwenden Sie einen Abzieher mit Greifern, der auf dem Innenring aufliegt. Senden Sie uns den Code des Stecklagers und das Wellenmaß, um das genaue Ersatzteil anzubieten.

Die Y-Gehäuse mit Stecklager, wie das 124610, kombinieren ein Gussgehäuse mit einem selbstausrichtenden Stecklager. Vor der Befestigung des Gehäuses an der Struktur prüfen Sie, dass die Basis eben ist und die Befestigungslöcher ohne Zwang übereinstimmen. Das Stecklager muss im Gehäuse schwenken können, um kleine Wellenausrichtungsfehler auszugleichen. Wenn das Gehäuse starr ist oder das Stecklager nicht frei dreht, arbeitet das Lager mit zusätzlichen Lasten und seine Lebensdauer wird verkürzt.

Beim Anziehen der Befestigungsschrauben des Gehäuses ziehen Sie diese über Kreuz und in zwei Durchgängen an: zuerst leicht anziehen, dann das endgültige Drehmoment. Verwenden Sie keine Federscheiben oder Grower-Scheiben unter dem Schraubenkopf, da diese unregelmäßige Auflagepunkte erzeugen können. Wenn das Gehäuse zweiteilig ist, montieren Sie zuerst die Basis, dann das Stecklager mit der Welle und schließlich den Deckel, wobei Sie prüfen, dass die Dichtung nicht eingeklemmt wird. Ein häufiger Fehler ist das Anziehen des Deckels, bevor das Stecklager sitzt, was das Lager dezentriert.

Zur Demontage des Gehäuses lösen Sie die Befestigungsschrauben und entfernen den Deckel. Wenn das Stecklager auf der Welle festsitzt, verwenden Sie einen Abzieher mit Greifern oder einen hydraulischen Trenner. Schlagen Sie nicht mit einem Stahlhammer auf das Gehäuse, da Sie das Gusseisen brechen können. Wenn das Gehäuse eine Schmierstelle hat, schmieren Sie mit geeignetem Fett je nach Anwendung, ohne zu überfüllen. Wir bieten komplette Y-Gehäuse und auch separate Stecklager an: Senden Sie uns den Code des Gehäuses oder das Wellenmaß und wir erstellen Ihnen ein Angebot.

Die Dodge-Riemenscheiben, wie die MA30, werden je nach Modell auf Wellen mit Passfeder oder mit Kegelbuchse montiert. Vor der Installation prüfen Sie, dass die Passfeder sauber ist und die Passfeder ohne seitliches Spiel passt. Wenn die Riemenscheibe eine Kegelbuchse verwendet, folgen Sie den Montageanweisungen in diesem Abschnitt. Bei Riemenscheiben mit Gewindestift ziehen Sie über Kreuz an und prüfen, dass die Riemenscheibe beim Drehen nicht schwingt. Eine dezentrierte Riemenscheibe erzeugt Vibrationen und verschleißt vorzeitig den Riemen und das Wellenlager.

Die Ausrichtung zwischen Riemenscheiben ist entscheidend: Verwenden Sie ein Metalllineal oder einen Laser, um zu prüfen, dass die Flächen in derselben Ebene liegen. Eine Winkelabweichung verursacht seitlichen Verschleiß an den Riemen und ungewöhnliche Erwärmung. Die Riemenspannung muss eine kontrollierte Durchbiegung ermöglichen: Als Faustregel drücken Sie mit dem Finger in der Mitte des Trums und prüfen, dass der Riemen kontrolliert nachgibt, ohne locker zu sein. Eine übermäßige Spannung überlastet die Lager und verkürzt ihre Lebensdauer.

Zur Demontage einer Riemenscheibe mit Kegelbuchse lösen Sie die Buchsenschrauben und verwenden Sie die Abdrückschrauben in den entsprechenden Gewindebohrungen. Verwenden Sie niemals Hebel zwischen Riemenscheibe und Gehäuse, da Sie die Felge verformen können. Wenn die Riemenscheibe auf der Welle festgerostet ist, tragen Sie Kriechöl auf und lassen Sie es einwirken, bevor Sie sie abziehen. Wir vertreiben Dodge-Riemenscheiben: Senden Sie uns den Code der Riemenscheibe oder die Maße von Welle und Riemen, um ein Angebot zu erhalten.

Die Dodge-Getriebe, wie das Maxum XTR 60, erfordern eine starre und ebene Basis, um Verformungen des Gehäuses zu vermeiden. Vor der Montage prüfen Sie, dass die Auflagefläche sauber und ohne abblätternde Farbe ist. Verwenden Sie alle vorgesehenen Befestigungsschrauben und ziehen Sie diese über Kreuz mit dem angegebenen Drehmoment an. Ein schlecht abgestütztes Getriebe oder mit lockeren Schrauben erzeugt Vibrationen, die auf Zahnräder und Lager übertragen werden und deren Lebensdauer verkürzen.

Die Ausrichtung zwischen Getriebewelle und Maschinenwelle ist entscheidend: Verwenden Sie eine flexible Kupplung, die kleine Ausrichtungsfehler ausgleicht, aber überfordern Sie diese Toleranz nicht. Wenn die Kupplung verspannt ist, entstehen Radialkräfte auf die Abtriebswelle, die die Lager beschädigen. Prüfen Sie den Ölstand vor der Inbetriebnahme und beachten Sie die empfohlene Schmierstoffart. Ein zu niedriger Ölstand oder ungeeignetes Öl verursacht vorzeitigen Verschleiß der Zahnräder.

Während des ersten Laufs kontrollieren Sie ungewöhnliche Geräusche, Temperatur und Vibrationen. Ein neues Getriebe kann sich leicht erwärmen, aber wenn das Gehäuse bei Berührung brennt, stoppen Sie die Maschine und prüfen Sie Schmierung und Ausrichtung. Zur Demontage trennen Sie die Stromversorgung und blockieren Sie die Welle, um unerwartete Bewegungen zu vermeiden. Wir vertreiben Dodge-Getriebe: Senden Sie uns den Code des Getriebes oder die Typenschilddaten und wir erstellen Ihnen ein Angebot für das Ersatzteil oder das neue Gerät.

Die Dodge-Kegelbuchsen werden verwendet, um Riemenscheiben, Zahnkränze und andere Komponenten ohne bearbeitete Passfeder auf Wellen zu befestigen. Die Montage ist einfach: Setzen Sie die Buchse in die Nabe der Komponente ein, richten Sie die Löcher aus und setzen Sie die Befestigungsschrauben ein. Ziehen Sie die Schrauben abwechselnd und fortschreitend an, da sich der Konus der Buchse ausdehnt und die Baugruppe auf der Welle blockiert. Ein ungleichmäßiges Anziehen dezentriert die Komponente und erzeugt Vibrationen.

Vor der Montage reinigen Sie die Welle und das Innere der Buchse mit Lösungsmittel, um Fett- oder Schmutzreste zu entfernen. Verwenden Sie kein Schmiermittel auf den Konusflächen, da dies die Blockierfähigkeit verringert und unter Last ein Durchrutschen verursachen kann. Wenn die Buchse Abdrückschrauben hat, verwenden Sie diese zur Demontage: Lösen Sie die Befestigungsschrauben, entfernen Sie sie und setzen Sie zwei in die Gewindebohrungen zum Abdrücken ein, wobei Sie sie abwechselnd anziehen, bis sich die Buchse löst.

Ein häufiger Fehler ist das Schlagen mit dem Hammer auf die Buchse, um sie zu entfernen, was die Gewinde und den Konus beschädigt. Wenn die Buchse festsitzt, verwenden Sie einen Tellerabzieher oder einen hydraulischen Trenner. Prüfen Sie, dass die Welle nach dem Ausbau keine tiefen Markierungen aufweist; wenn ja, schleifen Sie mit feinem Schleifpapier, bevor Sie eine neue Buchse montieren. Wir vertreiben Dodge-Kegelbuchsen: Senden Sie uns den Code der Buchse oder den Wellendurchmesser und wir erstellen Ihnen ein Angebot.

Die Dodge-Zahnkränze und Zahnräder werden wie die Riemenscheiben auf Wellen mit Passfeder oder mit Kegelbuchse montiert. Vor der Installation prüfen Sie, dass die Passfeder frei von Graten ist und die Passfeder ohne Spiel passt. Wenn Sie eine Kegelbuchse verwenden, folgen Sie dem Verfahren zum abwechselnden Anziehen. Ein falsch montierter Zahnkranz kann sich gegenüber der Kette dezentrieren und vorzeitigen Verschleiß beider verursachen.

Die Ausrichtung zwischen Zahnkranz und Zahnrad ist entscheidend: Verwenden Sie ein Lineal oder einen Laser, um zu prüfen, dass die Flächen in derselben Ebene liegen. Eine seitliche Fehlausrichtung führt dazu, dass die Kette schief läuft und an den Flanken verschleißt. Prüfen Sie die Kettenspannung: Sie muss eine kontrollierte Durchbiegung haben, ohne straff oder locker zu sein. Eine übermäßige Spannung überlastet die Wellenlager und verkürzt ihre Lebensdauer.

Zur Demontage eines Zahnkranzes mit Kegelbuchse verwenden Sie die Abdrückschrauben wie zuvor beschrieben. Wenn der Zahnkranz mit Gewindestiften befestigt ist, lösen Sie die Gewindestifte und verwenden Sie einen Abzieher mit Greifern. Schlagen Sie nicht mit dem Hammer auf die Zähne, da Sie sie brechen oder verformen können. Wir vertreiben Dodge-Zahnkränze und Zahnräder: Senden Sie uns den Code oder die Maße von Welle und Kette, um ein Angebot zu erhalten.

Die Dodge-Keilriemen werden in gerillten Riemenscheiben installiert, wobei das Profil und der entsprechende Querschnitt beachtet werden. Vor der Montage prüfen Sie, dass die Riemenscheiben sauber und ohne Verschleiß an den Flanken der Rille sind. Eine verschlissene Riemenscheibe führt dazu, dass der Riemen auf dem Rillengrund aufliegt und an Traktion verliert, was Rutschen und Erwärmung verursacht. Montieren Sie den Riemen ohne ihn mit spitzen Werkzeugen zu erzwingen, da Sie die Flanken beschädigen können.

Die korrekte Spannung wird durch Drücken des Riemens in der Mitte des Trums geprüft: Er muss eine zur Achsdistanz proportionale Menge nachgeben. Ein zu straffer Riemen überlastet die Lager und kann die Flanken brechen; ein lockerer Riemen rutscht und wird heiß. Bei Übertragungen mit mehreren Riemen verwenden Sie einen Satz Riemen derselben Charge und Länge, um die Last gleichmäßig zu verteilen. Wenn ein Riemen reißt, ersetzen Sie den gesamten Satz.

Zur Demontage lösen Sie den Spanner oder bewegen Sie den Motor, um den Riemen zu entspannen. Verwenden Sie niemals Hebel zwischen Riemen und Riemenscheibe, da Sie die Rille beschädigen können. Inspizieren Sie die Riemen regelmäßig auf Risse, seitlichen Verschleiß oder Kristallisation. Wir vertreiben Dodge-Keilriemen: Senden Sie uns den Code des Riemens oder die Maße der Riemenscheibe und den Achsabstand, um ein Angebot zu erhalten.
