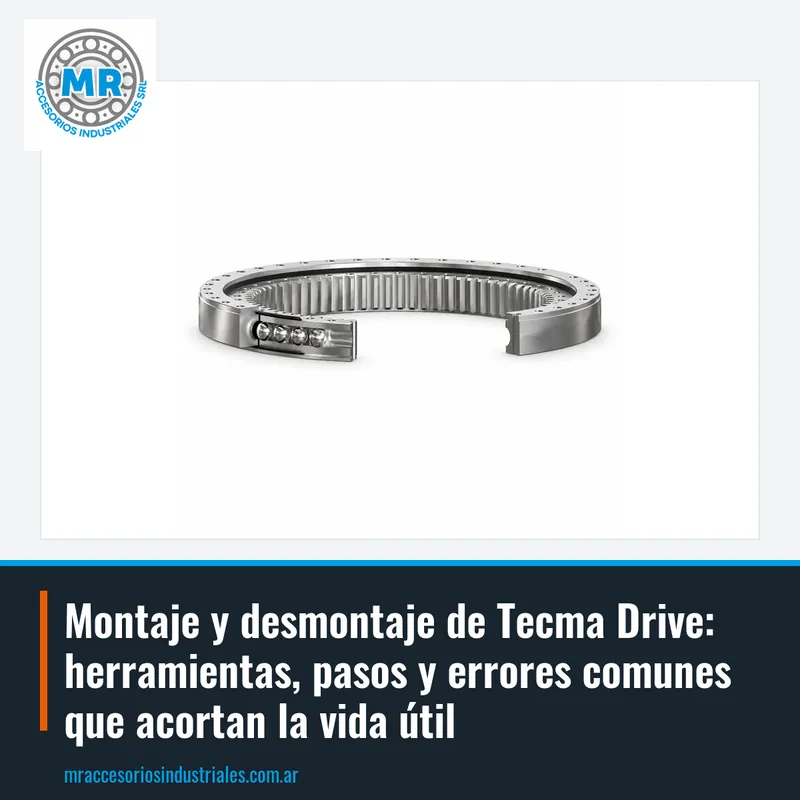

Montaje y desmontaje de Tecma Drive: herramientas, pasos y errores comunes que acortan la vida útil

Antes de montar una corona de giro Tecma Drive, verificá que las superficies de apoyo estén limpias, sin rebabas y con la planitud adecuada. Una base despareja genera cargas puntuales que reducen la vida útil del rodamiento. Revisá también que los agujeros roscados coincidan con los de la estructura y que el perno o tornillo sea del grado correcto. Si vas a reemplazar una corona existente, compará las medidas y el patrón de agujeros con la original antes de desarmar.

El montaje de una corona de giro exige que la zona de trabajo esté despejada y que cuentes con los elementos de izaje necesarios. Estas piezas son pesadas y un movimiento brusco puede dañar los caminos de rodadura o los dientes del engranaje. Usá eslingas adecuadas y puntos de enganche que no deformen el aro. Si la corona viene con agujeros pasantes, alineá primero con pasadores guía para evitar roscas cruzadas.

Un error común es apretar los tornillos de fijación en forma aleatoria o con torque excesivo. Lo recomendable es un apriete en cruz y por etapas, siguiendo las especificaciones del fabricante del equipo. Si no tenés el dato de torque, pedilo junto con la cotización de la corona. En MR te orientamos con los parámetros de montaje para cada modelo, como el E.750.20.00.C o el I.650.20.00.C.

Para montar una corona de giro Tecma Drive vas a necesitar un torquímetro calibrado, llaves de tubo o de impacto, y un juego de dados hexagonales o Torx según el tipo de tornillo. También conviene tener un calibre o micrómetro para medir el juego axial y radial después del montaje. Si la corona es de gran diámetro, sumá un nivel de precisión y un reloj comparador con base magnética para verificar la planitud del asiento.

En el desmontaje, la herramienta más importante es un extractor adecuado que no golpee los caminos de rodadura. Nunca uses soplete para calentar la corona, porque el calor localizado deforma el aro y arruina el sellado. Si la corona está atascada por corrosión, aplicá un penetrante y dejalo actuar antes de forzar. Para los módulos de giro como el TD-W9-RA, el desmontaje suele requerir desconectar el accionamiento antes de retirar los pernos.

Un error frecuente es usar tornillos de fijación reutilizados o de calidad dudosa. Los tornillos de alta resistencia trabajan al límite elástico y deben reemplazarse si muestran estiramiento o corrosión. Guardá los tornillos viejos en una bolsa identificada para compararlos con los nuevos. Si te surgen dudas sobre el par de apriete o el grado del tornillo, consultanos en MR antes de hacer el montaje.

Primero, limpiá las superficies de contacto con un desengrasante y verificá que no haya pintura ni óxido suelto. Presentá la corona sobre la base y alineá los agujeros con pasadores guía. Colocá todos los tornillos con la mano, sin ajustar, para asegurar que la rosca tomó bien. Después, aplicá el torque en tres o cuatro etapas, siguiendo un patrón en cruz o estrella. Finalmente, verificá que la corona gire suavemente sin puntos duros.

En las coronas dentadas, controlá el juego entre dientes con el piñón de ataque. Un juego excesivo produce golpes y desgaste prematuro; un juego insuficiente genera sobrecarga y calentamiento. El juego correcto depende del módulo del dentado y del diámetro de la corona. Si no tenés ese dato, pedilo junto con la pieza.

Después del montaje, medí el juego axial y radial con un reloj comparador. Los valores deben estar dentro de lo indicado en la documentación técnica de cada modelo. Si el juego es mayor al admisible, puede haber un problema de planitud de la base o un torque desparejo. Corregí antes de poner el equipo en marcha. Un montaje prolijo evita la mayoría de las fallas prematuras en coronas de giro.

Antes de desmontar, marcá la posición relativa de la corona con respecto a la base y al piñón. Esto te va a servir si la corona se vuelve a usar o para diagnosticar el desgaste. Desconectá la alimentación del motor y bloqueá el equipo para que no gire. Aflojá los tornillos en cruz y por etapas, pero no los saques todos de golpe: dejá dos o tres opuestos para sostener la corona mientras preparás el izaje.

Una vez que la corona esté libre, usá eslingas o un aparejo para bajarla con cuidado. No la dejes caer ni la apoyes sobre los dientes. Si la corona va a ser reparada o inspeccionada, guardala en posición horizontal sobre tacos de madera. Para coronas como la I.650.20.00.C, coordiná el desmontaje con un equipo de izaje adecuado y personal entrenado.

Un error común es forzar la salida con palancas o golpes de maza. Eso daña los caminos de rodadura y los sellos, y puede astillar los dientes. Si la corona está pegada por corrosión, usá penetrante y esperá. En MR te asesoramos sobre el procedimiento correcto para cada modelo de Tecma Drive, incluyendo los módulos de giro como el TD-R7-RL.

Los módulos de giro Tecma Drive integran la corona de giro y su mecanismo de accionamiento en una unidad compacta. Su montaje es más sencillo que el de una corona separada, pero requiere alinear correctamente el eje de salida con la carga. Verificá que el acoplamiento esté concéntrico y que no haya tensiones en los pernos de fijación. Esto vale para modelos como el TD-E7-RL.

Para desmontar un módulo de giro, primero desconectá la energía y el accionamiento. Aflojá los pernos de fijación en cruz y retirá el módulo con un aparejo si es pesado. No lo cuelgues del eje ni de los cables. Si el módulo va a ser revisado, consultanos en MR y te orientamos.

Un error típico es no respetar el torque de los pernos de fijación del módulo. Un torque bajo permite microdesplazamientos que desgastan las superficies de contacto; un torque alto puede deformar la carcasa. Tecma Drive indica el par de apriete en su documentación técnica. Si no la tenés, pedila junto con la cotización del módulo.

El error más grave es montar la corona sobre una base que no está plana. Una desviación mínima en el asiento genera cargas localizadas que destruyen los caminos de rodadura en poco tiempo. Antes de montar, medí la planitud con un nivel de precisión o una regla patrón. Si la base está deformada, corregila con maquinado o calzas.

Otro error frecuente es no lubricar correctamente la corona después del montaje. Aunque la corona tenga una lubricación inicial, el reengrase periódico es responsabilidad del usuario. Usá la grasa recomendada y respetá los intervalos según las condiciones de trabajo. La falta de lubricación produce desgaste abrasivo y picado en los caminos.

También es común ignorar los ruidos o vibraciones anormales después de un montaje. Un zumbido o un golpeteo al girar indica un problema de alineación, juego excesivo o daño en los dientes. Pará el equipo y revisá antes de que la falla avance. En MR te ayudamos a diagnosticar el problema y a conseguir la pieza de recambio correcta.

Para cotizar una corona de giro Tecma Drive, enviá el código grabado en el aro o en la etiqueta. Si no se lee, mandá las medidas principales: diámetro exterior, diámetro del círculo de agujeros, cantidad y diámetro de los agujeros, y tipo de engranaje (externo, interno o sin engranaje). Con esos datos identificamos el modelo exacto, como el E.750.20.00.C.

En el caso de módulos de giro, indicá el código del motorreductor y la relación de reducción si la conocés. También sirve una foto de la placa de identificación. Si estás reemplazando una pieza de otra marca, envianos el código original y buscamos el equivalente Tecma Drive. MR es representante exclusivo de Tecma Drive en Argentina: te cotizamos la pieza original de la marca.

Escribinos por WhatsApp o por email con los datos de la pieza y la cantidad. Te respondemos a la brevedad con la cotización. Si tenés dudas sobre el montaje o el desmontaje, también te orientamos. Trabajamos con coronas y módulos de giro Tecma Drive para equipos industriales, desde Buenos Aires, Argentina.
