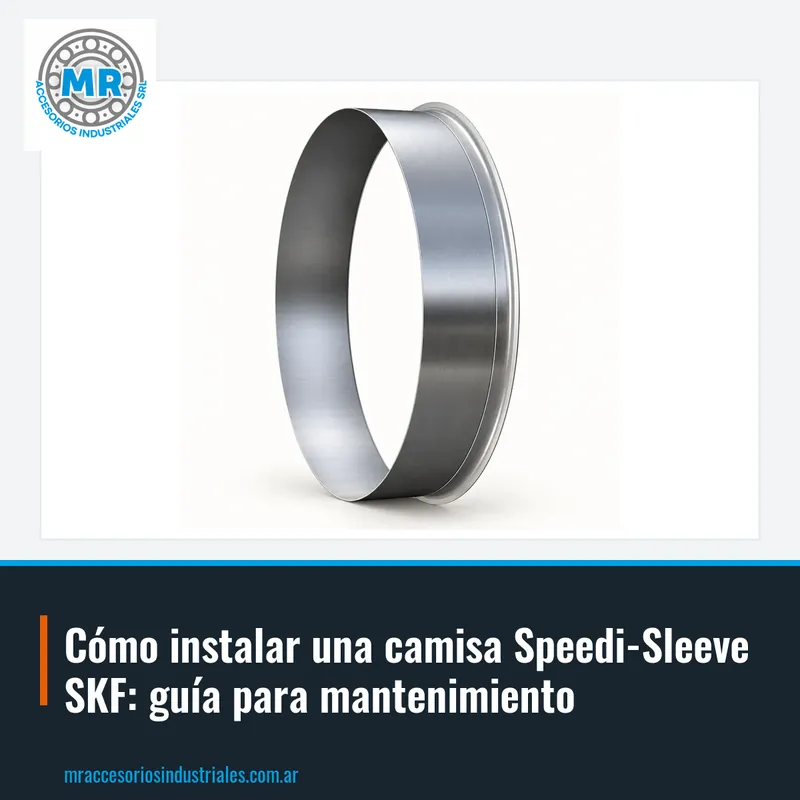

Cómo instalar una camisa Speedi-Sleeve SKF: guía para mantenimiento

La camisa de desgaste Speedi-Sleeve es la solución clásica cuando el labio del retén marcó una ranura en el eje y empieza a perder aceite o grasa. En lugar de desmontar todo el conjunto para rectificar o reemplazar el eje, se coloca una camisa de pared fina sobre la zona dañada y se vuelve a montar un retén nuevo. Así se recupera la superficie de apoyo sin modificar las dimensiones originales del eje.

Este recurso se usa en cajas reductoras, bombas, motores eléctricos, compresores y equipos agrícolas o viales. Siempre que el eje tenga una marca profunda o un desgaste localizado por fricción, conviene evaluar la instalación de una Speedi-Sleeve. La ventaja principal es que evita desarmar componentes pesados o costosos, y se acorta el tiempo de parada.

Para saber si tu caso aplica, mirá el eje con buena luz y pasá la uña sobre la zona de contacto del retén. Si sentís un escalón o una ranura, la camisa es una buena alternativa. Después medí el diámetro en varios puntos para confirmar que está dentro del rango de la camisa elegida. Con ese dato podés pedirnos la referencia correcta.

La medición del eje es el paso más importante para no equivocarse de camisa. Usá un micrómetro o calibre de precisión y tomá el diámetro en por lo menos tres puntos distintos de una zona del eje sin desgaste, cerca de donde apoya el retén. No te quedes con una sola medida: así detectás si el eje está ovalado.

Las camisas Speedi-Sleeve se fabrican en medidas estándar que cubren un rango pequeño de diámetros. Por eso, si el eje está muy ovalado o tiene un escalón pronunciado, tal vez haga falta preparar la superficie antes de montar la camisa. Anotá las medidas con precisión y comparalas con la tabla del fabricante o pasánoslas para que te confirmemos la referencia.

Un error común es medir justo sobre la ranura gastada o quedarse con el diámetro del plano sin verificarlo. Otro es usar un calibre descalibrado o apoyarlo mal. Tomate el tiempo de medir bien: una camisa mal elegida no entra o queda floja y no cumple su función. Si tenés dudas, mandanos una foto del eje con el calibre puesto y te ayudamos a definir.

Antes de montar la camisa, la superficie del eje tiene que estar limpia y sin rebabas. Pasá una lija fina o una piedra de asentar para eliminar bordes filosos, óxido o restos de material del retén viejo. No hace falta pulir a espejo, pero sí lograr una superficie pareja para que la camisa deslice sin trabarse.

Si el eje tiene una ranura muy profunda, podés rellenarla con masilla epoxi con carga metálica y dejarla curar antes de instalar la camisa. Eso evita que quede una cavidad debajo de la camisa que pueda deformarse con la presión del retén. Después limpiá la zona con un trapo limpio y un desengrasante suave.

No uses calor directo ni golpes para preparar el eje. La camisa Speedi-Sleeve está diseñada para montarse en frío con su herramienta, así que la superficie solo necesita estar limpia y lisa. Si el eje tiene marcas de óxido muy marcadas, podés usar un cepillo de alambre fino antes de la lija.

Cada camisa Speedi-Sleeve viene con su herramienta de instalación, un casquillo que apoya sobre la camisa y reparte el empuje. Se presenta la camisa en el extremo del eje, se coloca la herramienta encima y se golpea suavemente la herramienta, avanzando de forma pareja.

La clave es que la camisa entre derecha, sin torcerse. Por eso conviene golpear alternando lados de la herramienta y verificar que avance parejo. Si se traba, no fuerces: sacala con cuidado y revisá si hay alguna rebaba o suciedad en el eje. La camisa tiene que avanzar hasta cubrir por completo la zona donde trabaja el labio del retén.

Una vez montada, la brida de la camisa se puede dejar o quitar según el espacio disponible. Si molesta para el montaje del retén, se retira con cuidado con una pinza de corte. No uses una amoladora ni herramientas que generen calor excesivo, porque podés deformar la camisa.

Después de montar la camisa, el diámetro exterior queda apenas mayor que el eje original. Por eso, en general se usa el mismo retén que correspondía al eje, porque la camisa está diseñada para mantener las dimensiones de trabajo. Sin embargo, conviene verificar el ajuste del labio del retén sobre la camisa nueva.

Si el retén viejo estaba muy gastado o dañado, reemplazalo por uno nuevo de la misma medida. La superficie de la camisa es nueva y pareja, así que el labio vuelve a apoyar sobre una zona sana. Asegurate de lubricar el labio del retén con un poco de grasa o aceite antes de montarlo para que no trabaje en seco.

Un error frecuente es montar el retén viejo sobre la camisa nueva y esperar que selle bien. El labio ya tomó la forma del eje desgastado y no va a adaptarse a la camisa. Siempre que instales una Speedi-Sleeve, poné un retén nuevo. Si no sabés cuál va, consultanos con la medida del eje y el tipo de retén.

El error más común es no medir bien el eje y elegir una camisa que no corresponde. Si queda floja, puede desplazarse y no sella; si queda muy justa, se deforma o se traba al montarla. Otro error es golpear la camisa directamente sin usar la herramienta, lo que daña el borde y complica la instalación.

También se ve mucho la falta de limpieza previa: restos de suciedad o rebabas hacen que la camisa no asiente bien y quede descentrada. Y no hay que olvidarse de quitar la brida si interfiere con el retén o con otros componentes. Dejarla puesta puede causar roces o impedir el montaje correcto.

Por último, no forces la camisa si se traba a mitad de camino. Sacala, revisá la superficie y volvé a intentar con paciencia. Una camisa mal montada es difícil de recuperar y vas a tener que reemplazarla. Si tenés dudas durante el proceso, escribinos y te orientamos.

En MR comercializamos y distribuimos camisas de desgaste Speedi-Sleeve SKF para ejes de distintas medidas. Si ya tenés el código, como 99122, 99401, 99138 o 99156, pasánoslo y te lo cotizamos. Si no lo tenés, mandanos la medida del eje en milímetros o pulgadas y te indicamos la referencia correcta.

También nos podés enviar una foto del eje marcado, con el calibre puesto si es posible, y te ayudamos a elegir. Te orientamos sobre la instalación y el retén que conviene usar después. Estamos en Buenos Aires, Argentina.

Para cotizar, escribinos por WhatsApp o por email con el código, la medida o la foto de la pieza. Te respondemos a la brevedad con la opción adecuada para tu equipo. No dejes que un eje marcado te pare la producción: recuperalo con una Speedi-Sleeve y seguí trabajando.
