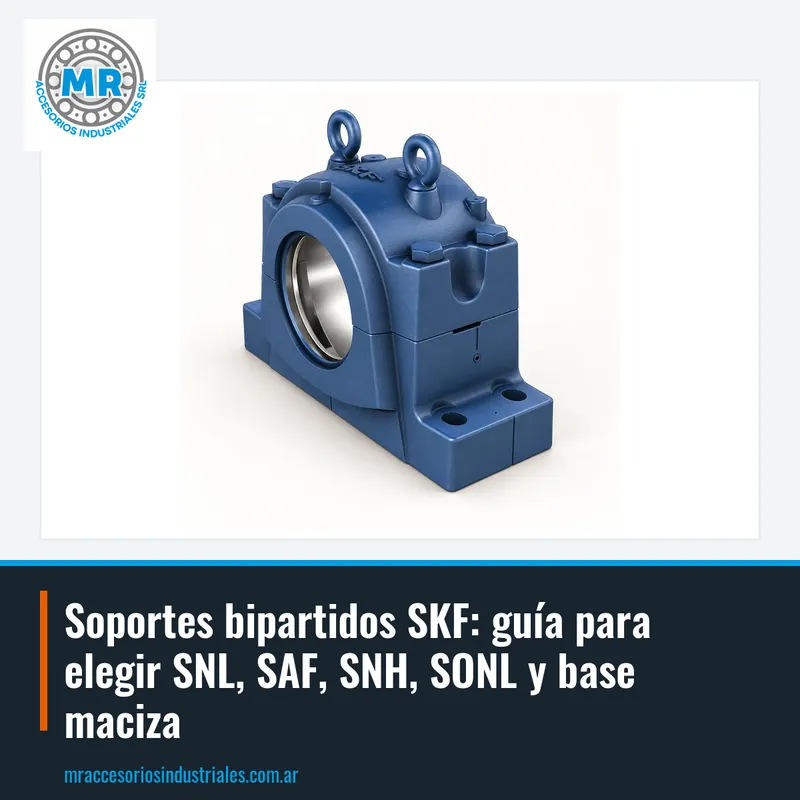

Soportes bipartidos SKF: guía para elegir SNL, SAF, SNH, SONL y base maciza

El soporte bipartido SNL es la opción más difundida para montar rodamientos de rótula sobre manguitos de fijación en ejes de transmisión. Su cuerpo dividido en dos mitades permite inspeccionar o reemplazar el rodamiento sin desmontar el eje ni los acoplamientos. La base plana y los agujeros pasantes facilitan la fijación sobre bastidores o estructuras de máquinas.

En la industria argentina aparece en transportadores, ventiladores, bombas centrífugas y reductores de tamaño mediano. El soporte se elige según el diámetro del eje y el rodamiento seleccionado, que puede ser de bolas o de rodillos a rótula. Algunos códigos de la serie son SNL 211 y SNL 216.

Para cotizar conviene indicar el código completo del soporte, el rodamiento y el manguito si ya los tenés definidos. Si solo conocés la medida del eje, te ayudamos a seleccionar el conjunto. Un error común es pedir el soporte sin verificar el tipo de sello: los SNL pueden usar sellos de fieltro, de laberinto o retenes según la aplicación.

El soporte bipartido SAF está pensado para condiciones de carga elevada y ejes de mayor diámetro, típico en minería, cemento y plantas de áridos. Su construcción reforzada y sus dimensiones generosas permiten alojar rodamientos de rodillos a rótula de gran tamaño. La tapa y la base se mecanizan con precisión para asegurar el alineamiento del rodamiento.

Los modelos SAF se identifican con un número que remite al rodamiento correspondiente, como SAF 322 o SAF 520; el equivalente exacto lo confirmamos con el código completo. La elección del sello es crítica: en ambientes con polvo o humedad se recomienda un sello de laberinto o taconita.

Al pedir un soporte SAF, es importante especificar si se necesita con manguito de fijación o con asiento cilíndrico. También conviene indicar el sentido de la carga y si el soporte irá fijo o libre. En MR te cotizamos el soporte, el rodamiento, el manguito y los sellos como conjunto para evitar incompatibilidades.

El soporte bipartido SNH es otra serie de soportes partidos SKF que sigue presente en muchas máquinas instaladas. Mantiene la ventaja del cuerpo dividido y admite rodamientos con manguito de fijación, lo que facilita el mantenimiento.

Se lo encuentra en máquinas herramienta, equipos de elevación y transportadores livianos. Los códigos como SNH 530 o SNH 517 indican el tamaño del soporte según el rodamiento.

Para cotizar un SNH, enviá el código del soporte o las medidas del eje y la carga estimada. Un error frecuente es confundir SNH con SNL: aunque se parecen, conviene confirmar las dimensiones de montaje antes de reemplazar uno por otro. Te ayudamos a confirmar la serie correcta a partir de la placa o el manual del equipo.

El soporte bipartido SONL es otra serie de soportes partidos SKF que mantiene la lógica del cuerpo dividido en dos mitades. Se lo encuentra en ventiladores industriales, bombas y maquinaria pesada, donde poder abrir el soporte sin desmontar el eje ahorra horas de parada.

Cada soporte se identifica por un código que define su tamaño y su configuración. Es fundamental respetar el sello original para mantener la protección contra contaminantes.

Al pedir un SONL, conviene indicar el código completo y el rodamiento que va a montar. Si no tenés el código, mandanos una foto de la placa o las medidas del eje y del soporte. En MR te cotizamos el conjunto soporte, rodamiento, manguito y sello para que no tengas que buscar piezas por separado.

El soporte bipartido de base maciza es una versión reforzada del soporte partido, con una base más alta y rígida para aplicaciones de gran exigencia. Se utiliza en molinos y equipos de proceso continuo donde la estabilidad del montaje es crítica.

Los modelos como SSNLD 517 o SSNLD 528 corresponden a soportes de base maciza para rodamientos con manguito. Para cotizarlos con precisión conviene enviar el código completo tal como figura en la pieza.

Para cotizar un soporte de base maciza, enviá el código completo o las medidas del eje y el rodamiento. Es importante verificar la altura del centro del eje y la distancia entre agujeros de fijación. Te ayudamos a confirmar la serie correcta y te cotizamos el conjunto completo a la brevedad.

El soporte bipartido es solo una parte del conjunto: el rodamiento, el manguito de fijación y los sellos deben seleccionarse en conjunto. El rodamiento puede ser de bolas a rótula, de rodillos a rótula o de rodillos cilíndricos según la carga y la velocidad. El manguito permite fijar el rodamiento al eje sin necesidad de mecanizar un hombro.

Los manguitos se designan con la serie H y el número del rodamiento, como H 211 o H 316. El sello puede ser de fieltro, de laberinto, de taconita o un retén radial. La elección depende del ambiente: en lugares con mucho polvo se prefiere laberinto o taconita, mientras que en ambientes limpios alcanza con fieltro.

Al pedir el conjunto, indicá el código del soporte y el rodamiento si los tenés. Si no, mandá las medidas del eje, la carga aproximada y las condiciones de trabajo. En MR te cotizamos el soporte, el rodamiento, el manguito y los sellos como un solo pedido para evitar errores de compatibilidad.

Uno de los errores más frecuentes es pedir el soporte sin el manguito o el sello, asumiendo que vienen incluidos. En la mayoría de los casos, el soporte se vende por separado del rodamiento y los accesorios. Otro error es confundir series: un SNL y un SNH pueden parecer iguales, así que conviene confirmar las dimensiones de montaje.

También es común elegir mal el sello para el ambiente de trabajo. Un sello de fieltro en una cantera se desgasta rápido y deja entrar contaminantes, mientras que un laberinto en un ambiente limpio es un gasto innecesario. Verificá siempre el tipo de sello original y las condiciones de operación.

Al montar, respetá el juego radial indicado para el rodamiento y el apriete del manguito. Un apriete excesivo puede dañar el rodamiento, y uno insuficiente provoca deslizamiento sobre el eje. Si tenés dudas, consultanos con el código o una foto de la pieza y te orientamos en la selección.
