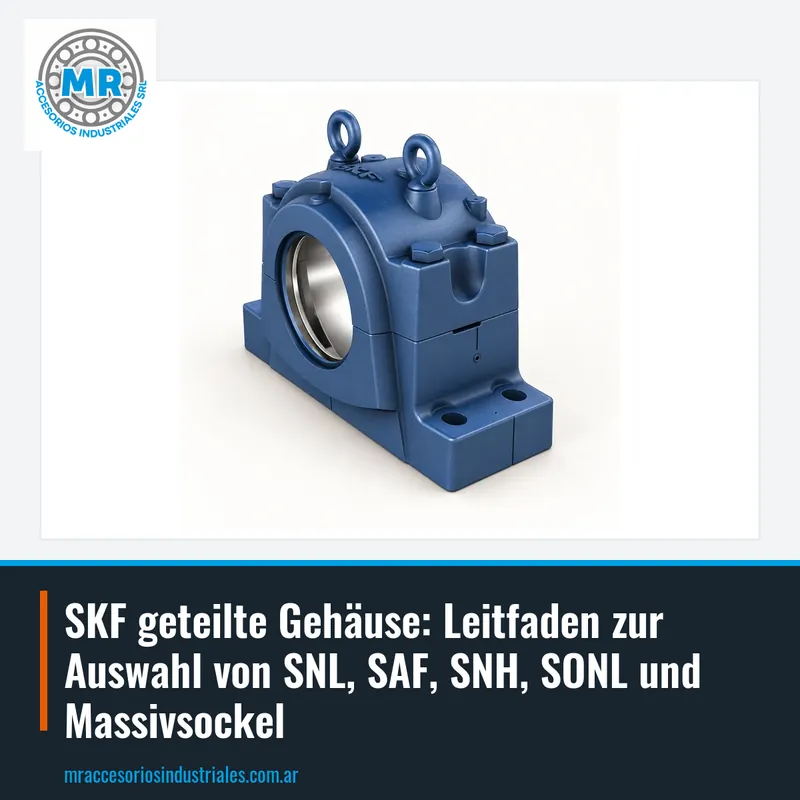

SKF geteilte Gehäuse: Leitfaden zur Auswahl von SNL, SAF, SNH, SONL und Massivsockel

Das geteilte Gehäuse SNL ist die am weitesten verbreitete Option für die Montage von Pendelkugellagern auf Spannhülsen an Antriebswellen. Sein in zwei Hälften geteilter Körper ermöglicht die Inspektion oder den Austausch des Wälzlagers, ohne die Welle oder die Kupplungen zu demontieren. Der flache Sockel und die Durchgangsbohrungen erleichtern die Befestigung auf Rahmen oder Maschinenstrukturen.

In der argentinischen Industrie findet man es in Förderern, Ventilatoren, Kreiselpumpen und mittelgroßen Getrieben. Das Gehäuse wird nach dem Wellendurchmesser und dem ausgewählten Wälzlager gewählt, das ein Pendelkugellager oder ein Pendelrollenlager sein kann. Einige Codes der Serie sind SNL 211 und SNL 216.

Für ein Angebot sollten Sie den vollständigen Code des Gehäuses, des Wälzlagers und der Spannhülse angeben, falls Sie diese bereits definiert haben. Wenn Sie nur das Wellenmaß kennen, helfen wir Ihnen bei der Auswahl des Sets. Ein häufiger Fehler ist, das Gehäuse ohne Überprüfung des Dichtungstyps zu bestellen: SNL können je nach Anwendung Filz-, Labyrinth- oder Radialwellendichtungen verwenden.

Das geteilte Gehäuse SAF ist für hohe Belastungen und größere Wellendurchmesser ausgelegt, typisch für Bergbau, Zement und Kieswerke. Seine verstärkte Konstruktion und die großzügigen Abmessungen ermöglichen die Aufnahme großer Pendelrollenlager. Deckel und Sockel sind präzise bearbeitet, um die Ausrichtung des Wälzlagers zu gewährleisten.

Die Modelle SAF werden mit einer Nummer identifiziert, die auf das entsprechende Wälzlager verweist, wie SAF 322 oder SAF 520; das genaue Äquivalent bestätigen wir mit dem vollständigen Code. Die Wahl der Dichtung ist entscheidend: In staubigen oder feuchten Umgebungen wird eine Labyrinth- oder Taconit-Dichtung empfohlen.

Bei der Bestellung eines SAF-Gehäuses ist es wichtig anzugeben, ob es mit Spannhülse oder mit zylindrischem Sitz benötigt wird. Auch die Lastrichtung und ob das Gehäuse fest oder los gelagert wird, sollten angegeben werden. Bei MR bieten wir Ihnen das Gehäuse, das Wälzlager, die Spannhülse und die Dichtungen als Set an, um Inkompatibilitäten zu vermeiden.

Das geteilte Gehäuse SNH ist eine weitere Serie von SKF geteilten Gehäusen, die in vielen installierten Maschinen noch vorhanden ist. Es behält den Vorteil des geteilten Körpers bei und nimmt Wälzlager mit Spannhülse auf, was die Wartung erleichtert.

Es findet sich in Werkzeugmaschinen, Hebezeugen und leichten Förderern. Codes wie SNH 530 oder SNH 517 geben die Größe des Gehäuses entsprechend dem Wälzlager an.

Für ein Angebot eines SNH senden Sie den Code des Gehäuses oder die Wellenmaße und die geschätzte Last. Ein häufiger Fehler ist die Verwechslung von SNH mit SNL: Obwohl sie ähnlich aussehen, sollten die Montagemaße bestätigt werden, bevor eines durch das andere ersetzt wird. Wir helfen Ihnen, die richtige Serie anhand des Typenschilds oder der Betriebsanleitung zu bestätigen.

Das geteilte Gehäuse SONL ist eine weitere Serie von SKF geteilten Gehäusen, die dem Prinzip des in zwei Hälften geteilten Körpers folgt. Es findet sich in Industrieventilatoren, Pumpen und schweren Maschinen, wo das Öffnen des Gehäuses ohne Demontage der Welle Stunden an Stillstand einspart.

Jedes Gehäuse wird durch einen Code identifiziert, der seine Größe und Konfiguration definiert. Es ist entscheidend, die Originaldichtung beizubehalten, um den Schutz vor Verunreinigungen zu gewährleisten.

Bei der Bestellung eines SONL sollten Sie den vollständigen Code und das zu montierende Wälzlager angeben. Wenn Sie den Code nicht haben, senden Sie uns ein Foto des Typenschilds oder die Maße der Welle und des Gehäuses. Bei MR bieten wir Ihnen das Set aus Gehäuse, Wälzlager, Spannhülse und Dichtung an, damit Sie nicht nach einzelnen Teilen suchen müssen.

Das geteilte Gehäuse mit Massivsockel ist eine verstärkte Version des geteilten Gehäuses mit einem höheren und steiferen Sockel für anspruchsvolle Anwendungen. Es wird in Mühlen und Anlagen für kontinuierliche Prozesse eingesetzt, wo die Stabilität der Montage kritisch ist.

Modelle wie SSNLD 517 oder SSNLD 528 entsprechen Gehäusen mit Massivsockel für Wälzlager mit Spannhülse. Für eine präzise Angebotserstellung sollten Sie den vollständigen Code senden, wie er auf dem Teil angegeben ist.

Für ein Angebot eines Massivsockel-Gehäuses senden Sie den vollständigen Code oder die Maße der Welle und des Wälzlagers. Es ist wichtig, die Höhe der Wellenmitte und den Abstand zwischen den Befestigungslöchern zu überprüfen. Wir helfen Ihnen, die richtige Serie zu bestätigen, und bieten Ihnen das komplette Set kurzfristig an.

Das geteilte Gehäuse ist nur ein Teil des Sets: Das Wälzlager, die Spannhülse und die Dichtungen müssen gemeinsam ausgewählt werden. Das Wälzlager kann je nach Last und Drehzahl ein Pendelkugellager, ein Pendelrollenlager oder ein Zylinderrollenlager sein. Die Spannhülse ermöglicht die Befestigung des Wälzlagers auf der Welle, ohne einen Bund bearbeiten zu müssen.

Die Spannhülsen werden mit der Serie H und der Nummer des Wälzlagers bezeichnet, wie H 211 oder H 316. Die Dichtung kann aus Filz, Labyrinth, Taconit oder ein Radialwellendichtring sein. Die Wahl hängt von der Umgebung ab: An staubigen Orten werden Labyrinth- oder Taconit-Dichtungen bevorzugt, während in sauberen Umgebungen Filz ausreicht.

Bei der Bestellung des Sets geben Sie den Code des Gehäuses und des Wälzlagers an, falls vorhanden. Wenn nicht, senden Sie die Wellenmaße, die ungefähre Last und die Betriebsbedingungen. Bei MR bieten wir Ihnen das Gehäuse, das Wälzlager, die Spannhülse und die Dichtungen als eine Bestellung an, um Kompatibilitätsfehler zu vermeiden.

Einer der häufigsten Fehler ist die Bestellung des Gehäuses ohne Spannhülse oder Dichtung, in der Annahme, dass diese enthalten sind. In den meisten Fällen wird das Gehäuse getrennt vom Wälzlager und dem Zubehör verkauft. Ein weiterer Fehler ist die Verwechslung von Serien: Ein SNL und ein SNH können gleich aussehen, daher sollten die Montagemaße bestätigt werden.

Es ist auch üblich, die Dichtung falsch für die Arbeitsumgebung zu wählen. Eine Filzdichtung in einem Steinbruch verschleißt schnell und lässt Verunreinigungen eindringen, während eine Labyrinthdichtung in einer sauberen Umgebung eine unnötige Ausgabe ist. Überprüfen Sie immer den Originaldichtungstyp und die Betriebsbedingungen.

Bei der Montage beachten Sie das angegebene Radialspiel des Wälzlagers und das Anzugsmoment der Spannhülse. Ein übermäßiges Anziehen kann das Wälzlager beschädigen, und ein unzureichendes führt zu Gleiten auf der Welle. Wenn Sie Zweifel haben, konsultieren Sie uns mit dem Code oder einem Foto des Teils, und wir unterstützen Sie bei der Auswahl.
