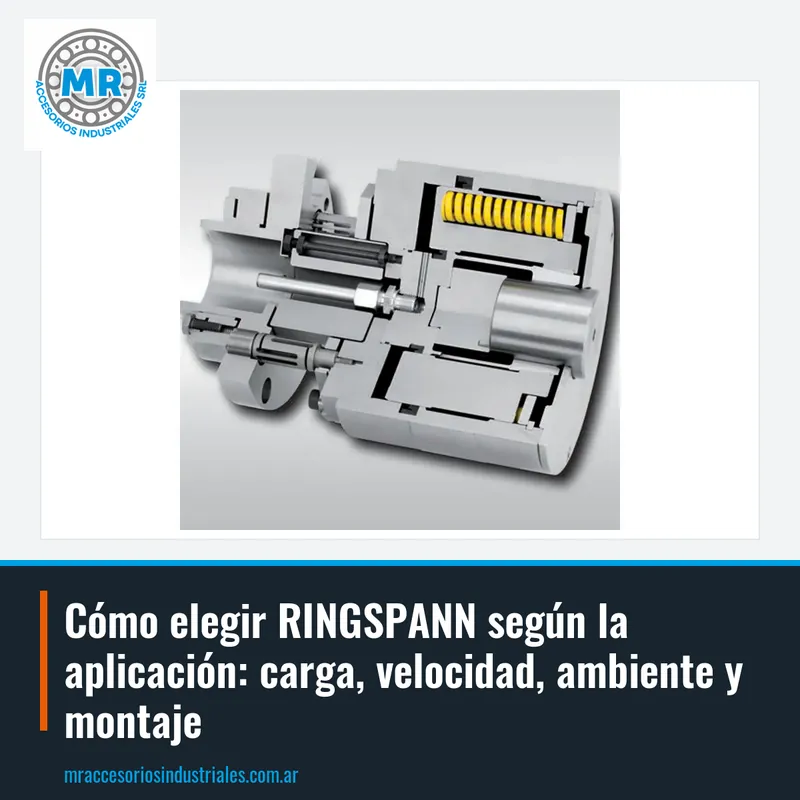

Cómo elegir RINGSPANN según la aplicación: carga, velocidad, ambiente y montaje

Las uniones eje-cubo RINGSPANN transmiten par entre un eje y un cubo sin necesidad de chavetas ni estriados. Son ideales cuando se necesita un montaje y desmontaje rápido, o cuando el espacio radial es reducido. La elección depende principalmente del par a transmitir, el diámetro del eje y la longitud del cubo disponible. Como referencia, en el catálogo figuran uniones eje-cubo con códigos como 1051-039002 y 1051-067001.

Otro ejemplo de la misma familia es el código 1052-084001. Este tipo de unión se usa en reductores, bombas y máquinas herramienta. Al cotizar, conviene indicar el diámetro del eje, el par requerido y si el montaje es en un cubo ciego o pasante. También es útil saber si hay cargas axiales adicionales, porque algunas uniones combinan fijación axial y radial.

Un error común es no verificar la presión superficial admisible del cubo. Si el cubo es de fundición o aluminio, puede ser necesario elegir una unión con mayor superficie de contacto o reducir el par admisible. Otro punto a considerar es el desmontaje: las uniones RINGSPANN se desmontan aflojando los tornillos, y en ambientes corrosivos conviene prever protección. Para una selección precisa, enviá el código grabado en la pieza o las medidas del eje y cubo.

Los acoples RINGSPANN compensan desalineaciones entre ejes y transmiten par con distintas características de rigidez. En el catálogo figuran, por ejemplo, los acoples SKDZ 10 y SKDZ 20. Al elegir, hay que considerar el par nominal, la velocidad máxima y la desalineación angular, radial y axial esperada.

Para aplicaciones con desalineaciones mayores o donde se requiere amortiguar vibraciones, conviene revisar acoples elásticos, que absorben impactos y toleran cierto desalineamiento. Otro código de acople del catálogo es RDZ 0100 DTO. Es común en bombas, compresores y transportadores. Al cotizar, especificá el diámetro de los ejes, la distancia entre extremos y el tipo de desalineación predominante. También es importante saber si el acople debe ser aislante eléctrico o resistente a temperaturas elevadas.

Un error frecuente es elegir un acople solo por el diámetro del eje, sin verificar el par pico. En arranques con carga o frenadas bruscas, el par puede superar el nominal y dañar el elemento flexible. Por eso conviene calcular el par de servicio multiplicando el par nominal por un factor según la aplicación. Si tenés dudas, mandanos una foto del acople actual o los datos de placa del motor y la máquina.

Las ruedas libres RINGSPANN permiten el giro en un solo sentido y bloquean en el contrario. Se usan en transportadores, sistemas de elevación y mecanismos de avance intermitente. En el catálogo figuran ruedas libres con códigos como FN 8 y FN 60. La elección depende del par a transmitir, la velocidad de giro libre y la frecuencia de acoplamiento.

Otro ejemplo de rueda libre del catálogo es el código FB 72. Al cotizar, indicá el diámetro del eje, el par de bloqueo necesario y si la rueda libre trabaja en baño de aceite o con lubricación por grasa. También es clave saber si el giro libre es continuo o intermitente, porque eso influye en el desgaste.

Un error común es no prever la lubricación adecuada. Las ruedas libres RINGSPANN requieren lubricante según la velocidad y la temperatura de trabajo. En ambientes con polvo o humedad, conviene elegir versiones con sellos. Si la rueda libre se monta en un alojamiento, verificá el ajuste: un ajuste demasiado apretado puede bloquear el mecanismo. Para una selección correcta, enviá el código de la pieza o las dimensiones del alojamiento y eje.

Los sistemas de sujeción de precisión RINGSPANN se usan para fijar piezas en máquinas herramienta, dispositivos de medición y mesas giratorias. En el catálogo figuran elementos de sujeción de precisión con códigos como BKDI 6 y BKDI 7. La elección depende del diámetro de la pieza a sujetar, la fuerza de apriete requerida y la precisión de concentricidad necesaria.

Otro ejemplo es el sistema de sujeción de precisión BKDF 6. Este tipo de sistema se integra en platos de torno o mesas de fresado. Al cotizar, indicá el diámetro de la pieza, el material (acero, aluminio, plástico) y si la sujeción debe ser interna o externa. También es importante conocer la presión hidráulica disponible si el accionamiento es por ese medio.

Un error frecuente es no considerar la rigidez del sistema completo. La sujeción de precisión requiere que el husillo y el plato tengan la suficiente rigidez para evitar vibraciones. Además, hay que verificar el recorrido de apriete para no dañar piezas delicadas. Si estás reemplazando un sistema existente, enviá el código grabado o las dimensiones del alojamiento y la pieza a sujetar.

Los limitadores de par RINGSPANN protegen máquinas y herramientas contra sobrecargas. Se usan en accionamientos de transportadores, mezcladores y maquinaria agrícola. Dentro de esta familia, el catálogo incluye limitadores de fuerza como PA 50 y PA 75. La elección depende del valor de disparo, la velocidad de trabajo y la frecuencia de sobrecargas esperada.

Otro código de la misma serie es el PA 20. Al cotizar, indicá el par nominal de la transmisión, el par de pico admisible y el diámetro de los ejes. También es útil saber si el limitador debe tener señal de disparo eléctrica o mecánica para detener la máquina.

Un error común es ajustar el limitador sin un torquímetro calibrado. El ajuste incorrecto puede provocar disparos prematuros o, peor, no disparar ante una sobrecarga real. Además, hay que verificar que el limitador esté correctamente alineado con los ejes para evitar cargas radiales adicionales. Si tenés dudas sobre el rango de ajuste, consultanos con el código del limitador o las características del accionamiento.

Los sistemas de control remoto RINGSPANN transmiten movimientos de mando a distancia, por ejemplo en válvulas o mecanismos de difícil acceso. Se componen de cables flexibles y accesorios de conexión. La elección depende de la distancia a cubrir, el recorrido del mando y la fuerza necesaria. Es importante considerar el radio de curvatura mínimo del cable para evitar daños por fatiga.

Los ejes cardán RINGSPANN se usan para transmitir par entre ejes no alineados, como en maquinaria agrícola y vehículos industriales. La selección se basa en el par a transmitir, el ángulo de trabajo y la velocidad de rotación. Un ángulo excesivo reduce la vida útil y genera vibraciones. Al cotizar, indicá la distancia entre bridas, el diámetro de los ejes y el ángulo de trabajo máximo.

Un error común es no prever el mantenimiento de las crucetas. Los ejes cardán requieren lubricación periódica y verificación del juego. En ambientes con polvo o agua, conviene elegir versiones con sellos reforzados. Si estás reemplazando un eje cardán, enviá las medidas de las bridas y el largo comprimido y extendido.

Los frenos industriales RINGSPANN se usan para detener o mantener cargas en posición. Se aplican en grúas, cabrestantes y máquinas herramienta. La elección depende del par de frenado requerido, la velocidad de rotación y el ciclo de trabajo. Es fundamental considerar si el freno debe actuar en seco o en baño de aceite, porque eso cambia el coeficiente de fricción.

Al cotizar un freno, indicá el par de frenado, el diámetro del disco o tambor, y si el accionamiento es hidráulico, neumático o electromagnético. También es importante saber si el freno debe tener liberación manual de emergencia. Un freno se dimensiona según el par estático y dinámico, y su capacidad de disipación térmica.

Un error frecuente es no considerar el tiempo de respuesta. En aplicaciones de seguridad, el freno tiene que actuar rápido para evitar accidentes. Además, hay que verificar el desgaste de las pastillas o discos y prever su reemplazo. Si necesitás un freno para una aplicación específica, envianos el código del equipo o las medidas del alojamiento y el par requerido.
