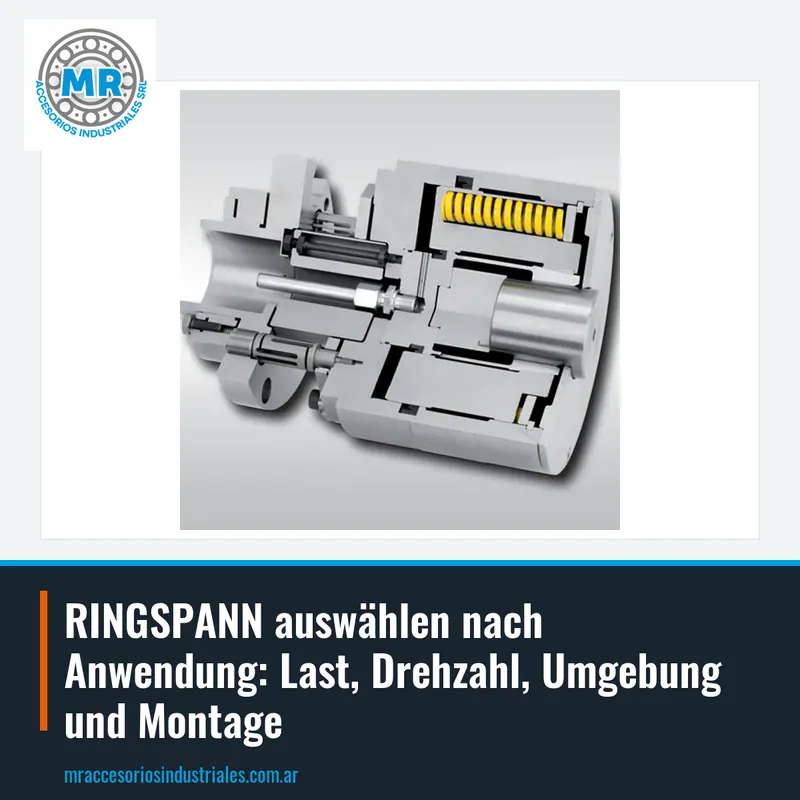

RINGSPANN auswählen nach Anwendung: Last, Drehzahl, Umgebung und Montage

RINGSPANN Welle-Nabe-Verbindungen übertragen Drehmoment zwischen Welle und Nabe ohne Passfeder oder Verzahnung. Sie sind ideal, wenn eine schnelle Montage und Demontage erforderlich ist oder wenn der radiale Bauraum begrenzt ist. Die Auswahl hängt hauptsächlich vom zu übertragenden Drehmoment, dem Wellendurchmesser und der verfügbaren Nabenlänge ab. Als Referenz sind im Katalog Welle-Nabe-Verbindungen mit Codes wie 1051-039002 und 1051-067001 aufgeführt.

Ein weiteres Beispiel derselben Familie ist der Code 1052-084001. Diese Art der Verbindung wird in Getrieben, Pumpen und Werkzeugmaschinen eingesetzt. Bei der Angebotserstellung sollten Sie den Wellendurchmesser, das erforderliche Drehmoment und ob die Montage in einer Sackloch- oder Durchgangsnabe erfolgt, angeben. Es ist auch hilfreich zu wissen, ob zusätzliche Axialkräfte auftreten, da einige Verbindungen axiale und radiale Fixierung kombinieren.

Ein häufiger Fehler ist, die zulässige Flächenpressung der Nabe nicht zu überprüfen. Wenn die Nabe aus Gusseisen oder Aluminium besteht, kann es notwendig sein, eine Verbindung mit größerer Kontaktfläche zu wählen oder das zulässige Drehmoment zu reduzieren. Ein weiterer zu berücksichtigender Punkt ist die Demontage: RINGSPANN Verbindungen werden durch Lösen der Schrauben demontiert, und in korrosiven Umgebungen sollte ein Schutz vorgesehen werden. Für eine präzise Auswahl senden Sie den auf dem Teil eingravierten Code oder die Maße von Welle und Nabe.

RINGSPANN Kupplungen gleichen Fehlausrichtungen zwischen Wellen aus und übertragen Drehmoment mit unterschiedlichen Steifigkeitseigenschaften. Im Katalog sind beispielsweise die Kupplungen SKDZ 10 und SKDZ 20 aufgeführt. Bei der Auswahl sind das Nenndrehmoment, die maximale Drehzahl und die erwartete Winkel-, Radial- und Axialfehlausrichtung zu berücksichtigen.

Für Anwendungen mit größeren Fehlausrichtungen oder wenn Schwingungen gedämpft werden müssen, sollten elastische Kupplungen geprüft werden, die Stöße absorbieren und eine gewisse Fehlausrichtung tolerieren. Ein weiterer Kupplungscode aus dem Katalog ist RDZ 0100 DTO. Er ist häufig in Pumpen, Kompressoren und Förderern zu finden. Bei der Angebotserstellung geben Sie den Wellendurchmesser, den Abstand zwischen den Enden und die vorherrschende Art der Fehlausrichtung an. Es ist auch wichtig zu wissen, ob die Kupplung elektrisch isolierend oder beständig gegen hohe Temperaturen sein muss.

Ein häufiger Fehler ist, eine Kupplung nur nach dem Wellendurchmesser auszuwählen, ohne das Spitzendrehmoment zu überprüfen. Bei Anläufen unter Last oder abruptem Bremsen kann das Drehmoment das Nenndrehmoment überschreiten und das flexible Element beschädigen. Daher sollte das Betriebsdrehmoment berechnet werden, indem das Nenndrehmoment mit einem anwendungsspezifischen Faktor multipliziert wird. Bei Zweifeln senden Sie uns ein Foto der aktuellen Kupplung oder die Typenschilddaten von Motor und Maschine.

RINGSPANN Freiläufe ermöglichen die Drehung in eine Richtung und blockieren in die entgegengesetzte. Sie werden in Förderern, Hebesystemen und intermittierenden Vorschubmechanismen eingesetzt. Im Katalog sind Freiläufe mit Codes wie FN 8 und FN 60 aufgeführt. Die Auswahl hängt vom zu übertragenden Drehmoment, der Freilaufdrehzahl und der Schalthäufigkeit ab.

Ein weiteres Beispiel eines Freilaufs aus dem Katalog ist der Code FB 72. Bei der Angebotserstellung geben Sie den Wellendurchmesser, das erforderliche Blockierdrehmoment und ob der Freilauf im Ölbad oder mit Fettschmierung arbeitet, an. Es ist auch entscheidend zu wissen, ob der Freilauf kontinuierlich oder intermittierend erfolgt, da dies den Verschleiß beeinflusst.

Ein häufiger Fehler ist, die richtige Schmierung nicht vorzusehen. RINGSPANN Freiläufe benötigen Schmierstoff entsprechend der Drehzahl und Arbeitstemperatur. In staubigen oder feuchten Umgebungen sollten Versionen mit Dichtungen gewählt werden. Wenn der Freilauf in einem Gehäuse montiert wird, überprüfen Sie die Passung: Eine zu enge Passung kann den Mechanismus blockieren. Für eine korrekte Auswahl senden Sie den Code des Teils oder die Abmessungen von Gehäuse und Welle.

RINGSPANN Präzisionsspannsysteme werden zum Fixieren von Werkstücken in Werkzeugmaschinen, Messvorrichtungen und Rundtischen verwendet. Im Katalog sind Präzisionsspannelemente mit Codes wie BKDI 6 und BKDI 7 aufgeführt. Die Auswahl hängt vom Durchmesser des zu spannenden Werkstücks, der erforderlichen Spannkraft und der notwendigen Rundlaufgenauigkeit ab.

Ein weiteres Beispiel ist das Präzisionsspannsystem BKDF 6. Diese Art von System wird in Drehfuttern oder Frästischen integriert. Bei der Angebotserstellung geben Sie den Werkstückdurchmesser, das Material (Stahl, Aluminium, Kunststoff) und ob die Spannung innen oder außen erfolgen soll, an. Es ist auch wichtig, den verfügbaren Hydraulikdruck zu kennen, wenn der Antrieb hydraulisch erfolgt.

Ein häufiger Fehler ist, die Steifigkeit des Gesamtsystems nicht zu berücksichtigen. Die Präzisionsspannung erfordert, dass Spindel und Futter ausreichend steif sind, um Vibrationen zu vermeiden. Außerdem muss der Spannweg überprüft werden, um empfindliche Werkstücke nicht zu beschädigen. Wenn Sie ein vorhandenes System ersetzen, senden Sie den eingravierten Code oder die Abmessungen von Gehäuse und zu spannendem Werkstück.

RINGSPANN Drehmomentbegrenzer schützen Maschinen und Werkzeuge vor Überlastung. Sie werden in Antrieben von Förderern, Mischern und Landmaschinen eingesetzt. Innerhalb dieser Familie enthält der Katalog Kraftbegrenzer wie PA 50 und PA 75. Die Auswahl hängt vom Auslösewert, der Arbeitsdrehzahl und der erwarteten Häufigkeit von Überlastungen ab.

Ein weiterer Code derselben Serie ist PA 20. Bei der Angebotserstellung geben Sie das Nenndrehmoment des Antriebs, das zulässige Spitzendrehmoment und den Wellendurchmesser an. Es ist auch hilfreich zu wissen, ob der Begrenzer ein elektrisches oder mechanisches Auslösesignal zum Stoppen der Maschine haben soll.

Ein häufiger Fehler ist, den Begrenzer ohne kalibrierten Drehmomentschlüssel einzustellen. Eine falsche Einstellung kann zu vorzeitigen Auslösungen führen oder, schlimmer, bei einer tatsächlichen Überlastung nicht auslösen. Außerdem muss überprüft werden, dass der Begrenzer korrekt mit den Wellen ausgerichtet ist, um zusätzliche Radialkräfte zu vermeiden. Bei Zweifeln zum Einstellbereich konsultieren Sie uns mit dem Code des Begrenzers oder den Eigenschaften des Antriebs.

RINGSPANN Fernsteuerungssysteme übertragen Steuerbewegungen über große Entfernungen, beispielsweise an Ventilen oder schwer zugänglichen Mechanismen. Sie bestehen aus flexiblen Kabeln und Verbindungszubehör. Die Auswahl hängt von der zu überbrückenden Entfernung, dem Steuerweg und der erforderlichen Kraft ab. Es ist wichtig, den minimalen Biegeradius des Kabels zu berücksichtigen, um Ermüdungsschäden zu vermeiden.

RINGSPANN Gelenkwellen werden zur Drehmomentübertragung zwischen nicht ausgerichteten Wellen verwendet, wie in Landmaschinen und Nutzfahrzeugen. Die Auswahl basiert auf dem zu übertragenden Drehmoment, dem Arbeitswinkel und der Drehzahl. Ein zu großer Winkel reduziert die Lebensdauer und erzeugt Vibrationen. Bei der Angebotserstellung geben Sie den Abstand zwischen den Flanschen, den Wellendurchmesser und den maximalen Arbeitswinkel an.

Ein häufiger Fehler ist, die Wartung der Kreuzgelenke nicht vorzusehen. Gelenkwellen erfordern regelmäßige Schmierung und Überprüfung des Spiels. In staubigen oder wässrigen Umgebungen sollten Versionen mit verstärkten Dichtungen gewählt werden. Wenn Sie eine Gelenkwelle ersetzen, senden Sie die Maße der Flansche und die komprimierte und ausgefahrene Länge.

RINGSPANN Industriebremsen werden zum Stoppen oder Halten von Lasten in Position verwendet. Sie werden in Kränen, Winden und Werkzeugmaschinen eingesetzt. Die Auswahl hängt vom erforderlichen Bremsmoment, der Drehzahl und dem Arbeitszyklus ab. Es ist entscheidend zu berücksichtigen, ob die Bremse trocken oder im Ölbad arbeiten soll, da dies den Reibungskoeffizienten ändert.

Bei der Angebotserstellung für eine Bremse geben Sie das Bremsmoment, den Durchmesser der Scheibe oder Trommel und ob der Antrieb hydraulisch, pneumatisch oder elektromagnetisch ist, an. Es ist auch wichtig zu wissen, ob die Bremse eine manuelle Notlüftung haben soll. Eine Bremse wird nach dem statischen und dynamischen Drehmoment und ihrer Wärmableitfähigkeit dimensioniert.

Ein häufiger Fehler ist, die Ansprechzeit nicht zu berücksichtigen. In Sicherheitsanwendungen muss die Bremse schnell reagieren, um Unfälle zu vermeiden. Außerdem muss der Verschleiß der Beläge oder Scheiben überprüft und ihr Austausch vorgesehen werden. Wenn Sie eine Bremse für eine bestimmte Anwendung benötigen, senden Sie uns den Code des Geräts oder die Abmessungen des Gehäuses und das erforderliche Drehmoment.
