Rodamientos INA: cómo elegir según la aplicación

Los rodamientos de agujas INA son la opción cuando el espacio radial es limitado pero la carga es alta. Usan rodillos cilíndricos finos y largos, lo que les da una gran capacidad de carga en un diámetro exterior reducido. Son comunes en cajas de cambios, motores, bombas y sistemas de transmisión donde cada milímetro cuenta. Si tu aplicación tiene poco lugar y mucha exigencia, este tipo de rodamiento suele ser la solución.

Dentro de esta categoría encontrás variantes como los anillos interiores IR, los rodamientos completos NAO y las jaulas de agujas. Por ejemplo, IR65 e IR12 son anillos interiores para rodamientos de agujas, de distinto tamaño, y NAO9 es un rodamiento de agujas de la serie NAO. Cada código responde a una medida y diseño específico, así que conviene verificar el número completo antes de pedir.

Para cotizar un rodamiento de agujas INA, enviá el código grabado en la pieza o las medidas de diámetro interior, exterior y ancho. También ayuda saber si trabaja con eje templado o si necesita anillo interior propio. Un error común es asumir que todos los rodamientos de agujas son iguales: la jaula, el tipo de aguja y el tratamiento superficial cambian el rendimiento. Si tenés dudas, mandanos una foto de la pieza y te ayudamos a identificarla.

Los rodamientos Y, también llamados insertos, son rodamientos de bolas con aro exterior esférico y un soporte de pie o brida. Se usan en aplicaciones agrícolas, transportadores, ventiladores y maquinaria general donde el eje es largo y el montaje debe ser rápido. La forma esférica permite compensar desalineaciones leves entre los soportes, algo muy útil en estructuras soldadas o de chapa.

En esta línea encontrás códigos como UC209, UK217 y UC205. La serie UC tiene aro interior cilíndrico con tornillos prisioneros, mientras que la UK usa manguito cónico para fijación más firme. Por ejemplo, UC205 corresponde a un eje de 25 mm; con el código completo confirmamos la medida exacta.

Al pedir un rodamiento Y INA, indicá el código completo y el tipo de soporte que usás: pie, brida de dos o cuatro agujeros, o tensor. También es clave saber si el eje es métrico o en pulgadas y si necesitás manguito de fijación. Un error frecuente es confundir la serie UC con la UK: la primera fija con tornillos, la segunda con manguito cónico. Si no estás seguro, envianos una foto del rodamiento y del soporte.

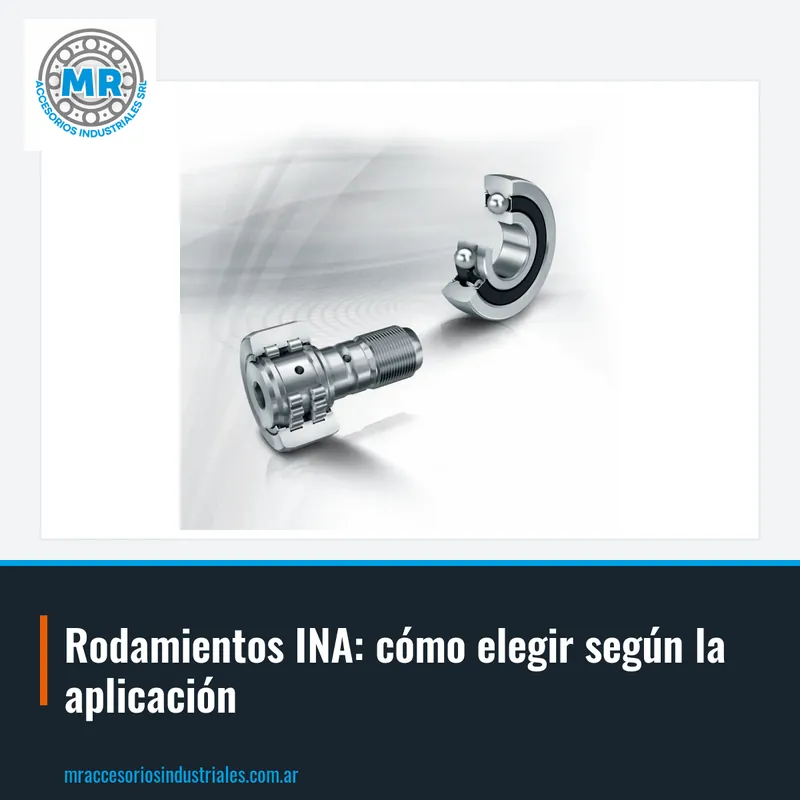

Los rodillos de leva y de apoyo INA combinan un rodamiento de agujas o bolas con un aro exterior grueso que actúa como rueda. Se montan en levas, guías lineales, sistemas de transporte y máquinas herramienta donde deben rodar sobre una pista o perfil. El aro exterior está diseñado para soportar cargas radiales altas y, en algunos casos, cargas axiales leves.

Códigos típicos son KR35, KR22 y KR40. La serie KR es de rodillos de apoyo con perno, que se fijan con tuerca a la estructura de la máquina. El número indica el diámetro exterior en milímetros: KR35 tiene 35 mm de diámetro exterior, KR22 tiene 22 mm y KR40 tiene 40 mm. Conviene pedirlos por el código completo, tal como está grabado en la pieza.

Para cotizar un rodillo de leva INA, necesitás el código exacto o el diámetro exterior, el ancho y el diámetro y largo del perno. También conviene saber si trabaja con lubricación por grasa o aceite y si el ambiente tiene polvo o humedad. Un error común es pedir solo por el diámetro exterior sin verificar el ancho o el perno. Mandanos una foto con la medida y te lo cotizamos.

Los rodamientos axiales de rodillos cilíndricos INA soportan cargas axiales en una sola dirección y son ideales para aplicaciones con empuje fuerte. Se usan en cabezales de máquinas herramienta, reductores, grúas y equipos donde la fuerza principal va a lo largo del eje. Su diseño con rodillos cilíndricos y arandelas planas permite alta rigidez y baja fricción.

En esta categoría encontrás códigos como 81232-M, GS81115 y GS81214. Los códigos que empiezan con GS son arandelas de alojamiento para rodamientos axiales, mientras que los códigos como 81232-M corresponden al rodamiento axial de la serie 812.

Al pedir un axial de rodillos cilíndricos INA, indicá el código completo o las medidas de diámetro interior, exterior y altura. Es importante saber si necesitás el conjunto completo o solo la arandela de apoyo, porque a veces se desgasta una parte y la otra sigue en buen estado. Un error común es confundir la arandela de eje con la de alojamiento al montar: tienen diámetros distintos y cada una va en su lugar.

Las jaulas y componentes de agujas INA se usan cuando el rodamiento se integra directamente en el alojamiento de la máquina. En lugar de un rodamiento completo, se monta una jaula con agujas sobre un eje templado y dentro de un agujero rectificado. Esto reduce el espacio radial y se usa mucho en cajas de cambios y motores pequeños.

Códigos de ejemplo son K130, K165 y K210. La serie K corresponde a jaulas de agujas sin anillos. Estas jaulas se piden por el código completo, con todas sus medidas, porque el ancho y la aguja varían de una a otra.

Para cotizar una jaula de agujas INA, necesitás el código o las medidas de diámetro interior, exterior y ancho. También es clave saber la dureza del eje y del alojamiento: si no están templados, la jaula se desgasta rápido. Un error común es usar una jaula de agujas en un eje blando sin tratamiento superficial. Si tenés dudas sobre la aplicación, consultanos con los datos de la pieza.

Dentro del catálogo de INA hay rodamientos especiales para aplicaciones donde los diseños estándar no alcanzan, como los que combinan agujas con bolas en una misma pieza. Aparecen en mecanismos donde el espacio y la carga son críticos.

Esta categoría es amplia y los códigos varían según el diseño específico. No hay una serie única como en los rodamientos de agujas o los insertos Y. Por eso, la identificación correcta requiere el código grabado en la pieza o un dibujo con las medidas principales. Si tenés un rodamiento especial INA, lo mejor es mandarnos una foto y las dimensiones para buscar la referencia exacta.

Al cotizar un rodamiento especial INA, incluí toda la información disponible: código, medidas, marca y aplicación. Si no tenés el código, un croquis con diámetros y anchos ayuda mucho. Un error común es intentar reemplazarlo por un rodamiento estándar sin verificar las cargas y el montaje. Con los datos que nos pases buscamos la referencia y te la cotizamos.

Las ruedas libres INA permiten transmitir torque en un solo sentido y girar libremente en el contrario. Se usan en arrancadores, sistemas de avance intermitente, mecanismos de seguridad y aplicaciones donde el eje no debe retroceder. Su diseño con elementos de bloqueo internos asegura un acoplamiento rápido y silencioso.

Los códigos de ruedas libres INA varían según el diseño, así que la identificación se hace por el código completo o las medidas de diámetro interior, exterior y ancho. Algunas ruedas libres se montan directamente sobre el eje, otras necesitan un alojamiento especial.

Para cotizar una rueda libre INA, enviá el código o las medidas y el sentido de giro requerido. También es importante saber el torque a transmitir y la velocidad de rotación. Un error común es montar la rueda libre al revés: el sentido de bloqueo debe coincidir con la dirección de transmisión. Si tenés dudas, consultanos con los datos de la aplicación.
