INA Wälzlager: Auswahl nach Anwendung

INA Nadellager sind die Wahl, wenn der radiale Bauraum begrenzt, aber die Last hoch ist. Sie verwenden dünne, lange Zylinderrollen, was ihnen eine hohe Tragfähigkeit bei kleinem Außendurchmesser verleiht. Sie sind häufig in Getrieben, Motoren, Pumpen und Antriebssystemen zu finden, wo jeder Millimeter zählt. Wenn Ihre Anwendung wenig Platz und hohe Anforderungen bietet, ist diese Lagerart oft die Lösung.

In dieser Kategorie finden Sie Varianten wie Innenringe IR, komplette Lager NAO und Nadelkränze. Zum Beispiel sind IR65 und IR12 Innenringe für Nadellager unterschiedlicher Größe, und NAO9 ist ein Nadellager der Serie NAO. Jeder Code entspricht einer bestimmten Größe und Bauform, daher sollten Sie vor der Bestellung die vollständige Nummer überprüfen.

Um ein INA Nadellager anzufragen, senden Sie den auf dem Teil eingeprägten Code oder die Maße für Innen-, Außen- und Breite. Es hilft auch zu wissen, ob es mit gehärteter Welle läuft oder einen eigenen Innenring benötigt. Ein häufiger Fehler ist anzunehmen, dass alle Nadellager gleich sind: Käfig, Nadeltyp und Oberflächenbehandlung ändern die Leistung. Bei Zweifeln senden Sie uns ein Foto des Teils und wir helfen bei der Identifizierung.

Y-Lager, auch Einsätze genannt, sind Kugellager mit kugeligem Außenring und einem Stehlager- oder Flanschgehäuse. Sie werden in landwirtschaftlichen Anwendungen, Förderern, Ventilatoren und allgemeinen Maschinen eingesetzt, wo die Welle lang ist und die Montage schnell erfolgen muss. Die kugelige Form gleicht leichte Fluchtungsfehler zwischen den Gehäusen aus, was bei geschweißten oder Blechkonstruktionen sehr nützlich ist.

In dieser Linie finden Sie Codes wie UC209, UK217 und UC205. Die UC-Serie hat einen zylindrischen Innenring mit Gewindestiften, während die UK-Serie einen konischen Spannsatz für eine festere Befestigung verwendet. Zum Beispiel entspricht UC205 einer Welle von 25 mm; mit dem vollständigen Code bestätigen wir das genaue Maß.

Bei der Bestellung eines INA Y-Lagers geben Sie den vollständigen Code und die Art des Gehäuses an: Stehlager, 2- oder 4-Loch-Flansch oder Spannlager. Es ist auch wichtig zu wissen, ob die Welle metrisch oder in Zoll ist und ob ein Spannsatz benötigt wird. Ein häufiger Fehler ist die Verwechslung der UC- mit der UK-Serie: Erstere wird mit Gewindestiften befestigt, letztere mit konischem Spannsatz. Wenn Sie unsicher sind, senden Sie uns ein Foto des Lagers und des Gehäuses.

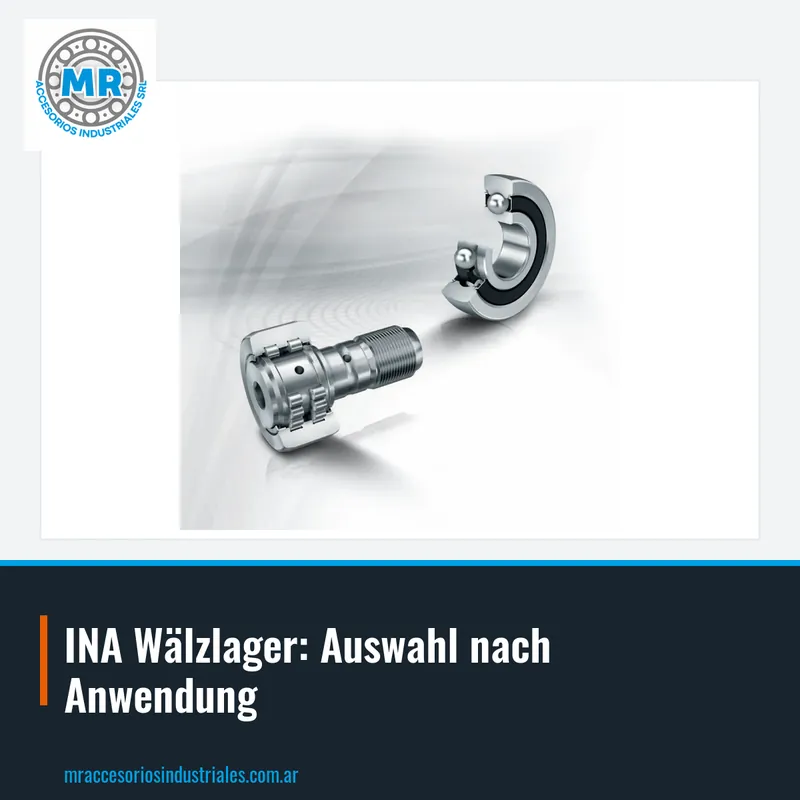

INA Kurven- und Stützrollen kombinieren ein Nadel- oder Kugellager mit einem dicken Außenring, der als Rad wirkt. Sie werden in Nocken, Linearführungen, Transportsystemen und Werkzeugmaschinen montiert, wo sie auf einer Bahn oder einem Profil rollen müssen. Der Außenring ist für hohe Radiallasten und in einigen Fällen für leichte Axiallasten ausgelegt.

Typische Codes sind KR35, KR22 und KR40. Die KR-Serie sind Stützrollen mit Bolzen, die mit einer Mutter an der Maschinenstruktur befestigt werden. Die Zahl gibt den Außendurchmesser in Millimetern an: KR35 hat 35 mm Außendurchmesser, KR22 hat 22 mm und KR40 hat 40 mm. Es ist ratsam, sie mit dem vollständigen Code zu bestellen, wie er auf dem Teil eingeprägt ist.

Um eine INA Kurvenrolle anzufragen, benötigen Sie den genauen Code oder den Außendurchmesser, die Breite sowie Durchmesser und Länge des Bolzens. Es ist auch hilfreich zu wissen, ob sie mit Fett- oder Ölschmierung arbeitet und ob die Umgebung Staub oder Feuchtigkeit enthält. Ein häufiger Fehler ist, nur nach dem Außendurchmesser zu bestellen, ohne die Breite oder den Bolzen zu überprüfen. Senden Sie uns ein Foto mit dem Maß und wir erstellen Ihnen ein Angebot.

INA Axial-Zylinderrollenlager tragen Axiallasten in einer Richtung und sind ideal für Anwendungen mit starkem Druck. Sie werden in Spindeln von Werkzeugmaschinen, Getrieben, Kränen und Geräten eingesetzt, bei denen die Hauptkraft entlang der Welle wirkt. Ihr Design mit Zylinderrollen und flachen Scheiben ermöglicht hohe Steifigkeit und geringe Reibung.

In dieser Kategorie finden Sie Codes wie 81232-M, GS81115 und GS81214. Codes, die mit GS beginnen, sind Gehäusescheiben für Axiallager, während Codes wie 81232-M dem Axiallager der Serie 812 entsprechen.

Bei der Bestellung eines INA Axial-Zylinderrollenlagers geben Sie den vollständigen Code oder die Maße für Innen-, Außen- und Höhe an. Es ist wichtig zu wissen, ob Sie den kompletten Satz oder nur die Stützscheibe benötigen, da manchmal ein Teil verschleißt und das andere noch in gutem Zustand ist. Ein häufiger Fehler ist die Verwechslung der Wellenscheibe mit der Gehäusescheibe bei der Montage: Sie haben unterschiedliche Durchmesser und jede gehört an ihren Platz.

INA Nadelkränze und Nadelkomponenten werden verwendet, wenn das Lager direkt in das Gehäuse der Maschine integriert wird. Anstelle eines kompletten Lagers wird ein Nadelkranz auf einer gehärteten Welle und in einer geschliffenen Bohrung montiert. Dies reduziert den radialen Bauraum und wird häufig in Getrieben und kleinen Motoren eingesetzt.

Beispielcodes sind K130, K165 und K210. Die K-Serie entspricht Nadelkränzen ohne Ringe. Diese Kränze werden mit dem vollständigen Code und allen Maßen bestellt, da Breite und Nadel von einem zum anderen variieren.

Um einen INA Nadelkranz anzufragen, benötigen Sie den Code oder die Maße für Innen-, Außen- und Breite. Es ist auch wichtig, die Härte von Welle und Gehäuse zu kennen: Wenn sie nicht gehärtet sind, verschleißt der Kranz schnell. Ein häufiger Fehler ist die Verwendung eines Nadelkranzes auf einer weichen Welle ohne Oberflächenbehandlung. Bei Zweifeln zur Anwendung kontaktieren Sie uns mit den Daten des Teils.

Im INA-Katalog gibt es Sonderlager für Anwendungen, bei denen Standarddesigns nicht ausreichen, wie solche, die Nadeln und Kugeln in einem Teil kombinieren. Sie erscheinen in Mechanismen, bei denen Bauraum und Last kritisch sind.

Diese Kategorie ist breit und die Codes variieren je nach spezifischem Design. Es gibt keine einzelne Serie wie bei Nadellagern oder Y-Einsätzen. Daher erfordert die korrekte Identifizierung den auf dem Teil eingeprägten Code oder eine Zeichnung mit den Hauptmaßen. Wenn Sie ein INA Sonderlager haben, senden Sie uns am besten ein Foto und die Abmessungen, um die genaue Referenz zu finden.

Bei der Angebotsanfrage für ein INA Sonderlager geben Sie alle verfügbaren Informationen an: Code, Maße, Marke und Anwendung. Wenn Sie den Code nicht haben, hilft eine Skizze mit Durchmessern und Breiten sehr. Ein häufiger Fehler ist der Versuch, es durch ein Standardlager zu ersetzen, ohne die Lasten und die Montage zu überprüfen. Mit den Daten, die Sie uns geben, suchen wir die Referenz und erstellen ein Angebot.

INA Freiläufe ermöglichen die Drehmomentübertragung in eine Richtung und drehen in die entgegengesetzte Richtung frei. Sie werden in Anlassern, intermittierenden Vorschubsystemen, Sicherheitsmechanismen und Anwendungen eingesetzt, bei denen die Welle nicht zurücklaufen darf. Ihr Design mit internen Verriegelungselementen gewährleistet eine schnelle und geräuschlose Kupplung.

Die Codes der INA Freiläufe variieren je nach Design, daher erfolgt die Identifizierung über den vollständigen Code oder die Maße für Innen-, Außen- und Breite. Einige Freiläufe werden direkt auf der Welle montiert, andere benötigen ein spezielles Gehäuse.

Um einen INA Freilauf anzufragen, senden Sie den Code oder die Maße und die erforderliche Drehrichtung. Es ist auch wichtig, das zu übertragende Drehmoment und die Drehzahl zu kennen. Ein häufiger Fehler ist die Montage des Freilaufs verkehrt herum: Die Verriegelungsrichtung muss mit der Antriebsrichtung übereinstimmen. Bei Zweifeln kontaktieren Sie uns mit den Anwendungsdaten.
