INA Wälzlager: Wo sie eingesetzt werden, wie man sie auswählt, Montage und Wartung

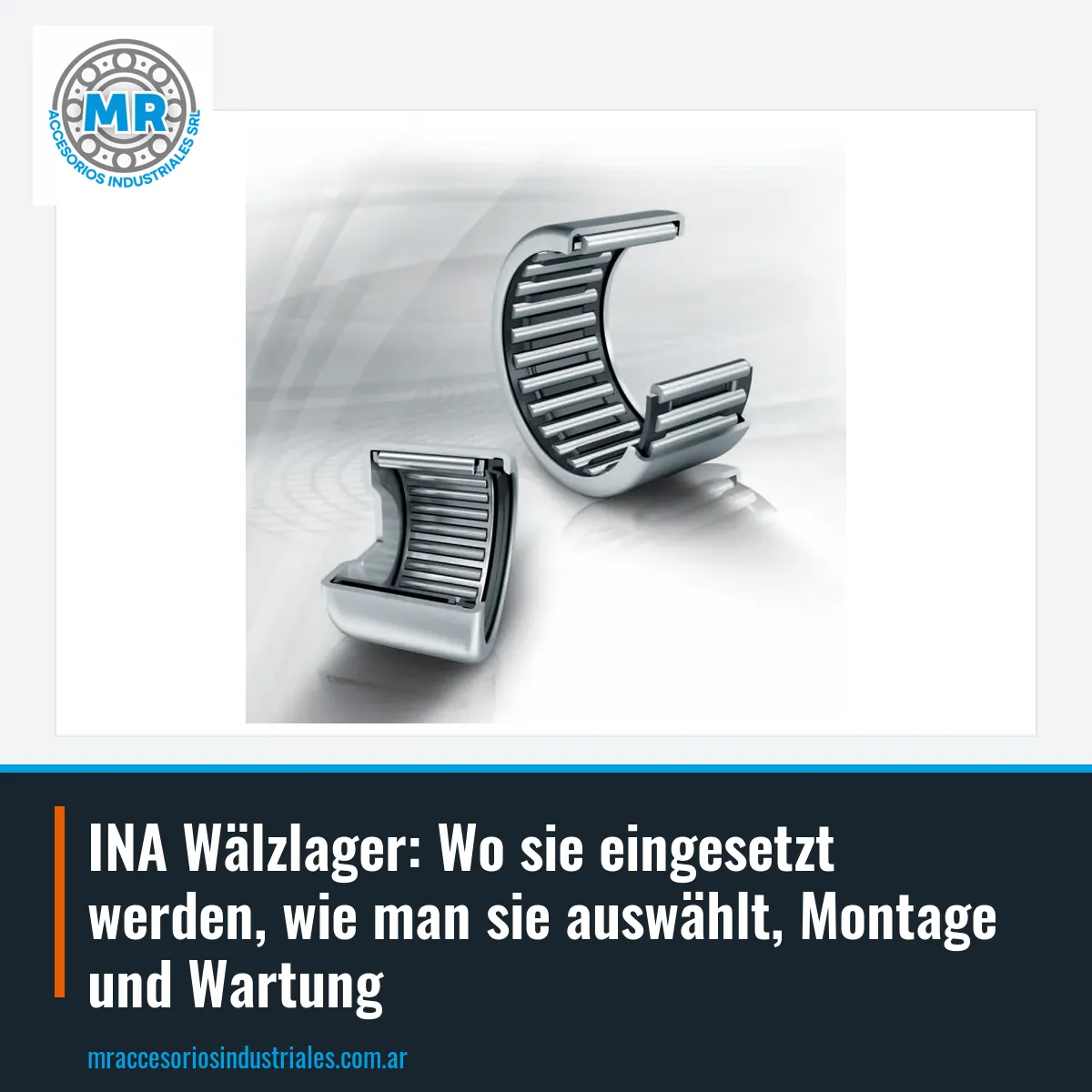

INA ist eine Marke, die für ihre Spezialisierung auf Nadellager bekannt ist – kompakte Komponenten, die hohe Radiallasten auf engem Raum aufnehmen. In der argentinischen Industrie findet man sie in Getrieben, Motoren, Pumpen und Antriebssystemen, wo der Außendurchmesser minimal sein muss.

Neben den Nadellagern umfasst die Linie Y-Lager (Einsätze) mit Gehäuse, ideal für Landmaschinen, Förderer und Verarbeitungsanlagen. Hervorzuheben sind auch Kurven- und Stützrollen, die in Nocken, Linearführungen und Vorschubmechanismen verwendet werden, sowie Zylinderrollen-Axiallager für schwere Axiallasten.

Das Sortiment wird durch Käfige und Nadelkomponenten, Freiläufe und Sonderlager für spezifische Anwendungen ergänzt. Jeder Typ entspricht einer Konstruktionsanforderung: hohe Tragfähigkeit, Steifigkeit, Präzision oder einfache Montage.

In der Automobilindustrie werden INA Nadellager in Getrieben, Lichtmaschinen und Wasserpumpen eingesetzt. Ihre kompakte Bauweise ermöglicht es, Gewicht und Größe der Baugruppen zu reduzieren, was in diesem Sektor entscheidend ist.

In der Landmaschinenindustrie sind Y-Lager mit Gehäuse sehr verbreitet in Mähdreschern, Sämaschinen und Bodenbearbeitungsgeräten. Sie widerstehen Staub- und Schmutzbelastung, und ihre Montage mit Gewindestiften erleichtert den Austausch im Feld.

In Materialförderanlagen wie Förderern und Elevatoren führen und tragen Kurven- und Stützrollen Lasten unter Dauerbetriebsbedingungen. Zylinderrollen-Axiallager werden in Kränen, Pressen und Werkzeugmaschinen eingesetzt, wo starke Axialkräfte auftreten.

Die richtige Auswahl beginnt mit der Definition der Belastung (radial, axial oder kombiniert), der Drehzahl und des verfügbaren Bauraums. Nadellager sind ideal, wenn der radiale Bauraum begrenzt ist, erfordern jedoch eine Welle mit geeigneter Härte und Schleifbearbeitung.

Für Axiallasten bieten Zylinderrollen-Axiallager hohe Tragfähigkeit und Steifigkeit. Bei Fehlausrichtung oder häufiger Montage sind Y-Lager mit Gehäuse eine praktische Option. Kurvenrollen widerstehen Stoßbelastungen und erfordern eine gehärtete Führung oder Laufbahn.

Auch die Schmierung und Abdichtung müssen berücksichtigt werden. Viele INA Wälzlager sind mit Dichtungen oder Schutzscheiben ausgestattet, um das Schmiermittel zurückzuhalten und Verunreinigungen fernzuhalten. In schmutzigen Umgebungen verlängert eine wirksame Dichtung die Lebensdauer.

Eine unsachgemäße Montage ist eine der Hauptursachen für vorzeitigen Ausfall. Bei Nadellagern ist es entscheidend, dass die Welle die vom Hersteller angegebene Härte und Rauheit aufweist. Ist die Welle weich, verschleißt das Lager schnell.

Bei Y-Lagern mit Gehäuse erfolgt die Befestigung auf der Welle in der Regel mit Gewindestiften oder Exzenterring. Es muss überprüft werden, dass das Gehäuse gut ausgerichtet ist und die Belastung keine übermäßigen Vibrationen erzeugt. Bei Kurvenrollen muss die Laufbahn frei von Graten und richtig gehärtet sein.

Verwenden Sie stets geeignete Werkzeuge: Pressen, Montagehülsen oder Induktionsheizgeräte. Schlagen Sie niemals direkt auf die Wälzkörper. Reinigen Sie vor der Montage Welle und Gehäuse und tragen Sie das empfohlene Schmiermittel auf.

Die Wartung von INA Wälzlagern basiert auf drei Säulen: Schmierung, Temperatur- und Vibrationskontrolle und Sauberkeit. Schmiermittelmangel oder die Verwendung eines ungeeigneten Schmiermittels verursachen die meisten Ausfälle.

Legen Sie ein Nachschmierprogramm entsprechend den Betriebsstunden und Umgebungsbedingungen fest. In staubigen oder feuchten Umgebungen verwenden Sie Fette mit Korrosionsschutzadditiven und überprüfen Sie die Dichtungen. Überwachen Sie die Temperatur mit Infrarotthermometern: Ein plötzlicher Anstieg deutet auf Probleme hin.

Dokumentieren Sie Eingriffe und Betriebsbedingungen. Wenn ein Lager ausfällt, analysieren Sie die Ursache: Verschleiß, Ermüdung, Korrosion oder fehlerhafte Montage. So können Sie das Problem an der Wurzel beheben und ungeplante Stillstände vermeiden.

Nachfolgend einige Referenzcodes, die wir vertreiben. Zum Beispiel bei Nadellagern: IR65, NAO9, IR12. Bei Y-Lagern: UC209, UK217, UC205. Bei Kurvenrollen: KR35, KR22, KR40.

Bei Zylinderrollen-Axiallagern: 81232-M, GS81115, GS81214. Bei Käfigen und Nadelkomponenten: K130, K165, K210. Diese Codes entsprechen spezifischen Abmessungen und Ausführungen; wenn Sie Ihren nicht finden, fragen Sie uns.

Beachten Sie, dass die INA-Nomenklatur Präfixe und Suffixe enthält, die Merkmale wie Dichtungen, Käfig oder inneres Spiel angeben. Zum Beispiel zeigt das Suffix 2RS zwei Gummidichtungen an, und C3 zeigt ein größeres Radialspiel als normal. Die Interpretation dieser Codes ist entscheidend, um das richtige Ersatzteil zu bestellen.

Wenn Sie ein INA Wälzlager für Ihre Anlage benötigen, schreiben Sie uns per WhatsApp oder E-Mail mit dem Code, den Abmessungen oder einem Foto des Teils. Wir erstellen Ihnen ein Angebot für das Ersatzteil und nennen Ihnen die Alternative, falls das Originalmodell nicht mehr lieferbar ist.

Wir arbeiten mit INA Wälzlagern: Nadellager, Einsätze, Kurvenrollen, Axiallager und Komponenten. Wir sind in Buenos Aires, Argentinien, und bearbeiten Anfragen aus dem ganzen Land.

Zögern Sie nicht, uns für technische Beratung zu kontaktieren. Unser Team hilft Ihnen, das geeignete Wälzlager entsprechend der Anwendung und den Betriebsbedingungen auszuwählen.
