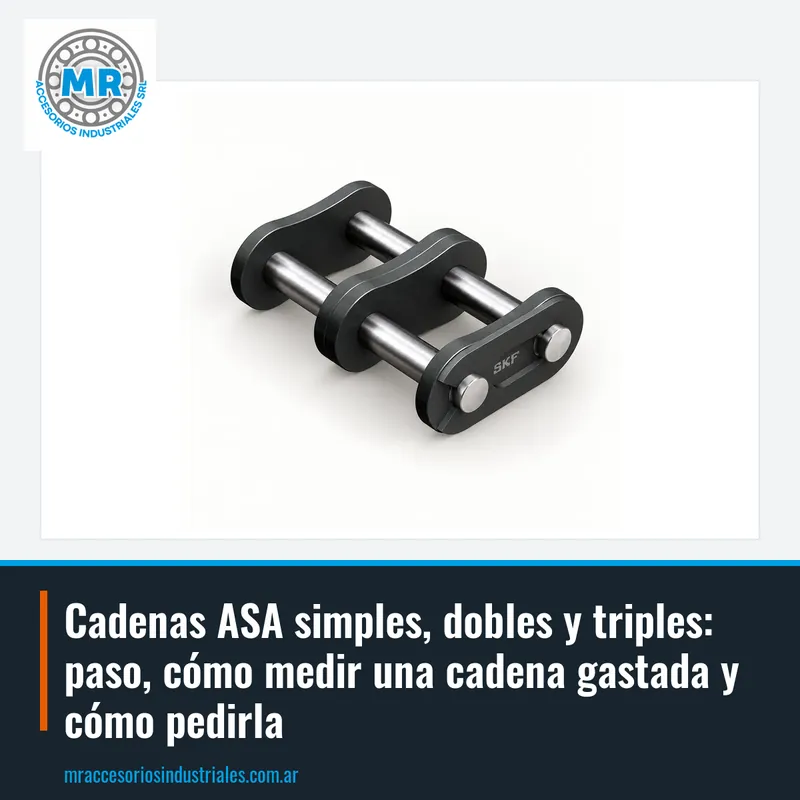

Cadenas ASA simples, dobles y triples: paso, cómo medir una cadena gastada y cómo pedirla

Las cadenas ASA son cadenas de rodillos que siguen el estándar americano (ASA, por American Standards Association). Se usan en transmisión de potencia: unen un piñón motriz con uno conducido para transmitir movimiento y torque en máquinas industriales, agrícolas y de transporte.

Dentro de las cadenas de rodillos, las ASA se distinguen por sus dimensiones en pulgadas. El paso es la distancia entre centros de dos pernos consecutivos y define el tamaño de la cadena. Los pasos más comunes van desde 1/4" hasta 3", aunque en la industria argentina se usan mucho los pasos intermedios como 1/2", 5/8", 3/4" y 1".

En MR Accesorios Industriales trabajamos con cadenas ASA de marcas como SKF, Tsubaki, Donghua y Emmar. Si necesitás una cadena para un equipo específico, te ayudamos a identificar el modelo correcto a partir de la muestra o las medidas.

Las cadenas ASA se fabrican en versiones simples, dobles y triples, según la cantidad de hileras de rodillos. Una cadena simple tiene una hilera, una doble tiene dos hileras unidas por pernos comunes y una triple tiene tres. A mayor cantidad de hileras, mayor capacidad de carga y mayor ancho total.

La elección depende de la potencia a transmitir y del espacio disponible. Las cadenas simples son las más económicas y cubren la mayoría de las aplicaciones. Las dobles y triples se usan cuando se necesita más resistencia sin aumentar el paso, por ejemplo en transportadores pesados o maquinaria agrícola.

Un detalle importante: no se puede reemplazar una cadena doble por dos simples lado a lado, porque los pernos y las placas no coinciden. Siempre hay que pedir la cadena con la cantidad de hileras original.

El desgaste de una cadena se manifiesta como alargamiento por desgaste en los pernos y bujes. Para medirlo, se coloca la cadena sobre una superficie plana y se mide la distancia entre una cantidad determinada de eslabones, comparándola con la medida teórica.

Un método práctico es medir 10 eslabones (11 pernos) y comparar con el paso nominal multiplicado por 10. Si la medida supera en un 2% o más la teórica, la cadena está gastada y conviene reemplazarla. Por ejemplo, en una cadena de paso 1/2", 10 eslabones deberían medir 5". Si mide 5,1" o más, ya está fuera de especificación.

También se puede usar un calibre para cadenas, que indica directamente el porcentaje de alargamiento. Si no tenés ese instrumento, con una regla metálica y paciencia podés hacer una medición aproximada. Ante la duda, te recomendamos enviarnos una foto de la cadena y las medidas para que te orientemos.

El número de serie de una cadena ASA indica el paso en octavos de pulgada. Por ejemplo, una cadena ASA 40 tiene paso de 4/8" = 1/2". Una ASA 50 tiene paso de 5/8", una ASA 60 de 6/8" = 3/4", y así sucesivamente. Las cadenas más grandes, como ASA 80, 100, 120, corresponden a pasos de 1", 1 1/4" y 1 1/2" respectivamente.

Para identificar una cadena sin marcas, medí el paso con un calibre: distancia entre centros de dos pernos. Luego compará con la tabla de pasos ASA. También es útil medir el diámetro del rodillo y el ancho interno, porque hay cadenas de paso similar pero distinto rodillo (por ejemplo, ASA 40 y ASA 41).

En MR te ayudamos a identificar la cadena a partir de esas medidas o de una foto. Si tenés el piñón, también podés contar los dientes y medir el diámetro exterior para deducir el paso.

Comercializamos cadenas ASA de marcas reconocidas como SKF, Tsubaki, Donghua y Emmar. Cada una tiene su sistema de designación, pero todas siguen el estándar ASA en dimensiones.

Por ejemplo, en SKF las cadenas se identifican con el prefijo PHC y un código que incluye el paso y el tipo. El código PHC 40-2C/L corresponde a una cadena doble de paso 1/2" con conexión por clip. En Tsubaki, la designación es más directa: RS60 es una cadena simple de paso 3/4" y RS25 es de paso 1/4".

En Emmar, los códigos como 12-C1 o 10-C2 indican el paso en octavos y la cantidad de hileras (C1 simple, C2 doble). Si tenés una cadena con otra marca, podemos buscar la equivalente según medidas.

Para cotizar una cadena ASA, necesitamos algunos datos básicos: paso (o número de serie ASA), cantidad de hileras (simple, doble o triple), largo (en eslabones o metros) y si lleva conexión (eslabón de unión) o no.

Si no sabés el paso, podés medir la distancia entre pernos y enviarnos una foto de la cadena junto a una regla o calibre. También sirve el código grabado en las placas laterales, si es visible.

Con esos datos te cotizamos la cadena y sus accesorios (uniones, medias mallas) a la brevedad. Trabajamos con envíos a todo el país desde Buenos Aires, Argentina.

Una cadena bien lubricada y alineada dura mucho más. La falta de lubricación acelera el desgaste entre pernos y bujes, causando alargamiento prematuro. Usá el lubricante recomendado para cadenas y aplicálo con regularidad.

La alineación entre piñones es crítica: si los ejes no están paralelos o los piñones desalineados, la cadena trabaja torcida y se desgasta desparejo. Verificá la alineación con una regla o un láser.

También controlá la tensión: una cadena muy floja puede saltar dientes y una muy tensa sobrecarga los rodamientos. La regla práctica es dejar una flecha de aproximadamente 2% de la distancia entre centros.
