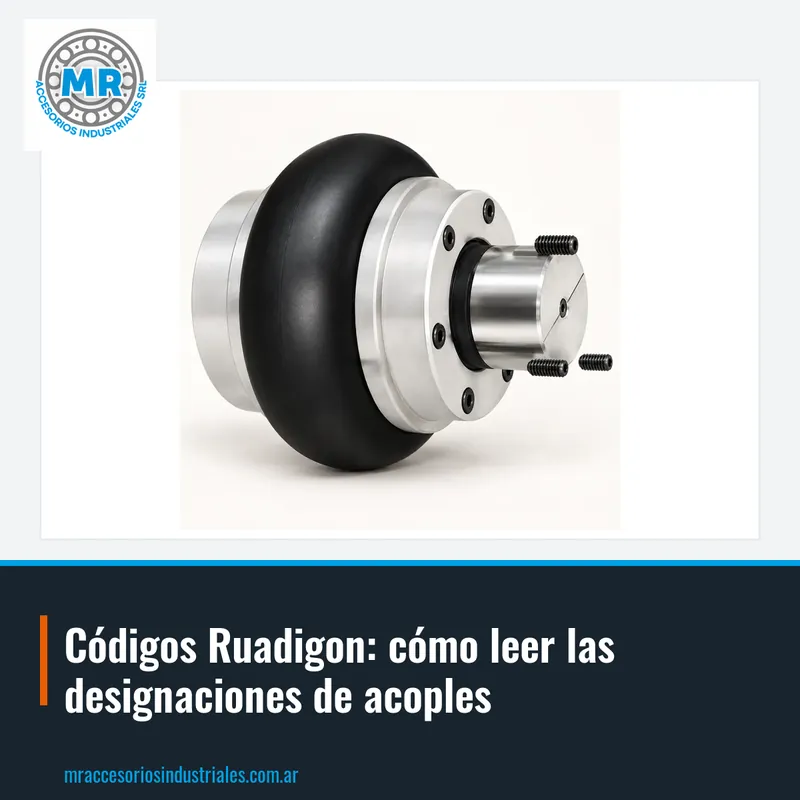

Códigos Ruadigon: cómo leer las designaciones de acoples

Ruadigon es una marca reconocida en el mundo de los acoples elásticos, componentes que transmiten potencia entre ejes absorbiendo vibraciones y desalineaciones. En la industria argentina, los acoples Ruadigon se encuentran en bombas, compresores, reductores y otros equipos rotativos. Su correcta identificación es clave para el mantenimiento.

Los códigos Ruadigon no son arbitrarios: cada letra y número aporta información sobre el tipo de acople, el tamaño y el elemento elástico. Entender esta lógica te permite pedir el repuesto exacto sin errores, evitando paradas innecesarias. En esta guía te explicamos cómo leerlos con ejemplos reales de la línea de bandas elásticas.

MR comercializa la marca Ruadigon, y desde Buenos Aires, Argentina, te ayudamos a interpretar cualquier designación. Si tenés una pieza gastada o un manual, con el código o una foto te cotizamos el acople o la banda correspondiente.

Un código Ruadigon típico se compone de una letra inicial que indica la serie o tipo de acople, seguida de un número que define el tamaño o modelo, y a veces un sufijo que especifica el elemento elástico o variante. Por ejemplo, en la línea de bandas elásticas, la letra X identifica la serie.

El número que sigue a la letra no es una medida directa en milímetros, sino un código de tamaño dentro de la serie. Es importante no asumir que un número mayor implica siempre un acople más grande: cada serie tiene su propia escala. Por eso, siempre hay que verificar con el catálogo del fabricante o consultar con un especialista.

Los sufijos como BE (banda elástica) aclaran el tipo de elemento flexible. Esta estructura permite identificar rápidamente si se trata de un acople de garras, de banda, de estrella u otro diseño. Conocerla te ahorra tiempo al buscar repuestos.

El prefijo es la primera parte del código y suele ser una letra o combinación de letras. En los ejemplos que manejamos, la letra X designa la serie de acoples con banda elástica. Otras series pueden usar otras letras, pero la lógica es similar: el prefijo agrupa acoples por diseño y aplicación.

Dentro de una serie, los números correlativos (como 1, 6, 7) indican distintos tamaños. Por ejemplo, un acople X-1 es más pequeño que un X-7. Esta numeración permite seleccionar el acople adecuado según el torque a transmitir y el espacio disponible.

Al leer un código Ruadigon, prestá atención al prefijo: si cambiás la letra, cambiás el tipo de acople. Si tenés dudas sobre qué serie corresponde a tu aplicación, en MR te orientamos con los datos de tu equipo.

El sufijo en un código Ruadigon especifica el elemento elástico o alguna característica constructiva. En los ejemplos que vemos, el sufijo BE significa 'banda elástica'. Es decir, el acople utiliza una banda de goma que se monta entre dos mazas y absorbe los impactos.

Las bandas elásticas son consumibles: se desgastan con el uso y deben reemplazarse periódicamente. Por eso, al pedir un repuesto, es fundamental indicar el código completo del acople, incluyendo el sufijo, para recibir la banda correcta. Un error en el sufijo puede resultar en una pieza incompatible.

Además de BE, pueden existir otros sufijos para distintos materiales o versiones. Siempre verificá el código grabado en la pieza o en la placa del equipo. Si no lo encontrás, una foto con una medida de referencia nos permite identificar el modelo.

Para que veas la nomenclatura en acción, te mostramos tres códigos reales de la línea de bandas elásticas que comercializamos:

X-1 · Banda elástica: corresponde a un acople de la serie X, tamaño 1, con banda elástica. Es el más chico de los tres ejemplos, apto para aplicaciones livianas.

X-6 · Banda elástica: acople de la serie X, tamaño 6, con banda elástica. Mayor capacidad de torque que el X-1, para equipos medianos.

X-7 · Banda elástica: acople de la serie X, tamaño 7, con banda elástica. El más grande de los ejemplos, para aplicaciones que demandan mayor transmisión de potencia.

Estos ejemplos muestran cómo el número indica el tamaño dentro de la misma serie. Si necesitás un repuesto, copiá el código tal cual aparece en la pieza o en el manual.

Para cotizar un acople o banda Ruadigon, necesitás el código completo. Si no lo tenés, podés enviarnos una foto de la pieza con una medida de referencia (por ejemplo, el diámetro exterior o la distancia entre centros). Con eso identificamos el modelo.

También es útil conocer la aplicación: tipo de máquina, potencia del motor y velocidad de giro. Esos datos nos permiten verificar que el acople seleccionado sea el adecuado, especialmente si hubo cambios en el equipo.

En MR trabajamos con la marca Ruadigon y te cotizamos cualquier referencia de su línea de acoples. Escribinos por WhatsApp o email con el código, la medida o una foto, y te respondemos a la brevedad.

Uno de los errores más frecuentes es confundir la letra de la serie. Por ejemplo, asumir que una X es igual a otra letra puede llevar a pedir un acople incompatible. Siempre verificá el prefijo exacto.

Otro error es ignorar el sufijo. La banda elástica BE no es intercambiable con otros elementos, como estrellas o garras. Si el acople original usa banda, el repuesto debe ser banda, no otro tipo.

También es común copiar mal el número de tamaño, especialmente si la pieza está gastada. Si tenés dudas, medí el diámetro del eje o la maza y consultanos. Te ayudamos a confirmar el código antes de comprar.
