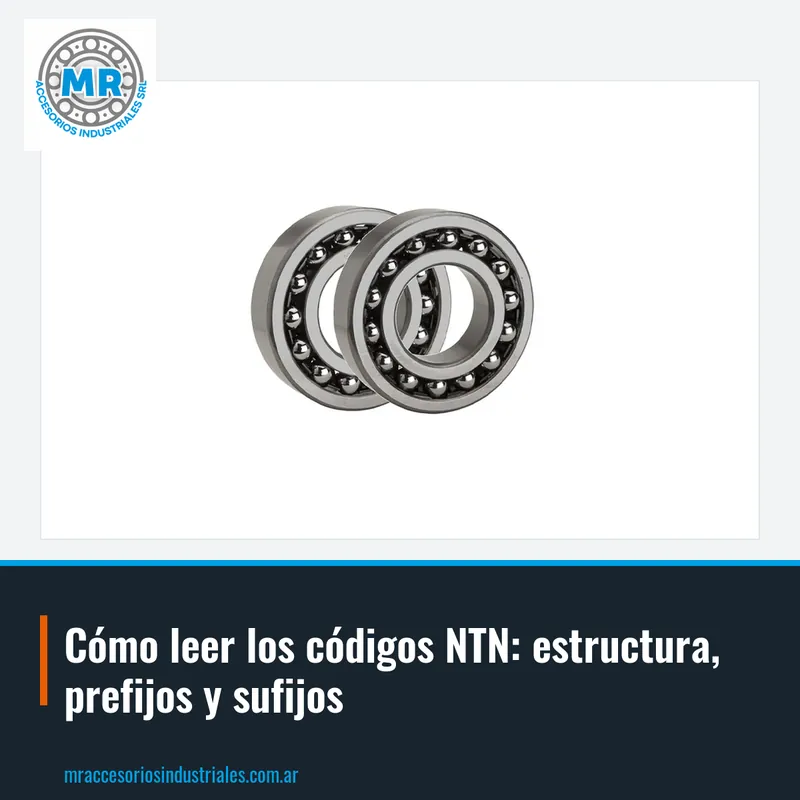

Cómo leer los códigos NTN: estructura, prefijos y sufijos

Cuando tenés que reemplazar un rodamiento en una máquina, el código grabado en la pieza es la llave para pedir el repuesto correcto. NTN, uno de los fabricantes de rodamientos más importantes del mundo, utiliza un sistema de designación estandarizado que, una vez que lo entendés, te permite identificar tipo, dimensiones y características especiales de un vistazo.

En la industria argentina, los rodamientos NTN están presentes en una gran variedad de equipos: motores eléctricos, bombas, cajas reductoras, máquinas agrícolas y más. Saber interpretar su nomenclatura te evita errores costosos y tiempos de parada innecesarios.

En esta guía te mostramos cómo se estructura un código NTN, qué significan los prefijos y sufijos más habituales, y cómo podés usar esa información para cotizar el rodamiento que necesitás.

La designación de un rodamiento NTN se compone de tres partes principales: un prefijo (opcional), un código básico y uno o más sufijos. El código básico identifica el tipo de rodamiento y sus dimensiones principales, mientras que los prefijos y sufijos agregan información sobre materiales, diseño interno, sellos, jaula o juego interno.

Por ejemplo, en un código como 6205ZZ, el número básico 6205 indica un rodamiento rígido de bolas de la serie 62 con diámetro interior de 25 mm, y el sufijo ZZ señala que tiene dos tapas metálicas de protección. Si el rodamiento tuviera un prefijo, este aparecería antes del número básico.

Es importante no confundir la designación NTN con la de otras marcas: aunque muchos fabricantes siguen normas ISO similares, los sufijos pueden variar. Por eso, al pedir un repuesto, conviene verificar el código completo tal como figura en la pieza o en el manual del equipo.

El código básico de un rodamiento NTN sigue un patrón numérico. En los rodamientos métricos, los dos últimos dígitos del número básico suelen indicar el diámetro interior multiplicado por 5. Por ejemplo, en 6205, el 05 corresponde a un diámetro interior de 25 mm (05 x 5 = 25). Para diámetros menores a 20 mm hay reglas especiales.

Los dígitos anteriores identifican la serie dimensional, que define el ancho y el diámetro exterior para un mismo diámetro interior. Por ejemplo, la serie 62 es una serie liviana, mientras que la 63 es una serie mediana. Esto permite elegir el rodamiento adecuado según la carga y el espacio disponible.

Además del tipo básico, NTN utiliza prefijos para indicar variantes de diseño o materiales. Por ejemplo, el prefijo 4T se usa para rodamientos de rodillos cónicos con tratamiento térmico especial. Conocer estos detalles ayuda a seleccionar el repuesto correcto sin depender solo de la medida.

Los sufijos son letras o combinaciones de letras que se agregan al final del código básico para indicar características específicas. Algunos de los más frecuentes en rodamientos NTN son: ZZ (dos tapas metálicas), LLU (dos sellos de contacto de goma), C3 (juego interno mayor que el normal) y P5 (precisión dimensional superior).

También podés encontrar sufijos que indican el material de la jaula, como J para jaula de chapa de acero, o L1 para jaula mecanizada de latón. En rodamientos de rodillos cónicos, sufijos como EJ identifican un diseño interno específico con mayor capacidad de carga.

Es fundamental leer el sufijo completo, porque cada letra tiene un significado. Por ejemplo, un rodamiento 6205ZZ no es lo mismo que un 6205LLU: el primero tiene tapas metálicas y el segundo sellos de goma, lo que cambia la protección contra contaminantes y la fricción.

Para que veas cómo se aplica la nomenclatura, analicemos algunos ejemplos típicos. El código 6205ZZ corresponde a un rodamiento rígido de bolas, serie 62, diámetro interior 25 mm, con dos tapas metálicas. Es muy usado en motores eléctricos y electrodomésticos.

Otro ejemplo es 4T-32210, un rodamiento de rodillos cónicos con prefijo 4T (tratamiento térmico especial) y número básico 32210, que indica la serie 322 con diámetro interior 50 mm. Este tipo se usa en cajas reductoras y ruedas de vehículos.

Un tercer caso: UC205, un rodamiento de bolas con soporte de pie, de la serie UC, con diámetro interior 25 mm. La letra U indica que es un rodamiento con aro exterior esférico, diseñado para montarse en chumaceras. Estos ejemplos muestran cómo el código te da información clave para el reemplazo.

Cuando necesites cotizar un rodamiento NTN, lo más seguro es enviar el código completo tal como está grabado en la pieza o en la placa del equipo. Si el código está borroso, podés medir las dimensiones principales (diámetro interior, diámetro exterior y ancho) y enviarlas junto con una foto.

En MR Accesorios Industriales, como distribuidor oficial NTN en Buenos Aires, Argentina, comercializamos rodamientos NTN y podemos asesorarte en la interpretación de códigos y en la selección del repuesto adecuado para tu aplicación.

No dudes en consultarnos: te cotizamos el rodamiento NTN que necesitás a la brevedad, indicándote la mejor opción según tu equipo y condiciones de trabajo.

A continuación respondemos algunas dudas comunes que recibimos de jefes de mantenimiento y compradores industriales. Si tenés otra consulta, escribinos por WhatsApp o email y te ayudamos.

Recordá que una correcta identificación del rodamiento evita paradas prolongadas y asegura la confiabilidad de tu maquinaria. En MR estamos para acompañarte en ese proceso.
