Timken auswählen nach Anwendung: Last, Drehzahl, Umgebung und Montage

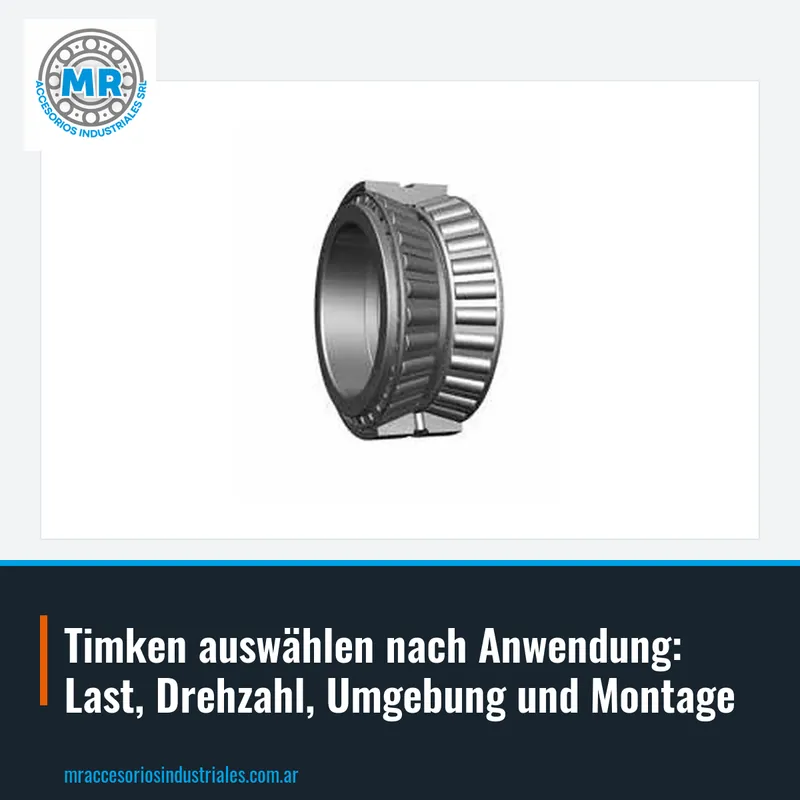

Timken-Kegelrollenlager sind für kombinierte radiale und axiale Lasten ausgelegt. Ihre Innengeometrie ermöglicht es, dass Rollen und Laufbahnen einen Kegel bilden, wodurch die Last effizient verteilt wird. Sie sind ideal für Anwendungen mit Kräften in mehr als einer Richtung, wie in Getriebegehäusen oder Fahrzeugrädern. Im Timken-Katalog erscheinen diese Lager mit Codes wie 384D, T105 und T402.

In der argentinischen Industrie werden Timken-Kegelrollenlager in Bergbau-, Landwirtschafts- und Schwerlasttransportgeräten eingesetzt. Zum Beispiel in LKW-Achsen, Getrieben von Landmaschinen und Reduziergetrieben von Förderbändern. Die Möglichkeit, das interne Spiel durch die Montage einzustellen, ist ein entscheidender Vorteil. Dies ermöglicht die Anpassung des Lagers an die spezifischen Last- und Temperaturbedingungen jeder Maschine.

Bei der Bestellung eines Timken-Kegelrollenlagers ist es ratsam, den genauen Code auf dem Teil zu haben, wie T105. Wenn er nicht lesbar ist, können der Innendurchmesser, der Außendurchmesser und die Gesamtbreite gemessen werden. Ein Foto des Teils hilft auch zu bestätigen, ob es sich um einen Kegel, einen Becher oder eine komplette Einheit handelt. Bei MR bieten wir Ihnen den benötigten Code an oder helfen Ihnen, ihn anhand der Maße zu identifizieren.

Timken-Pendelrollenlager haben zwei Rollenreihen und eine kugelförmige Laufbahn am Außenring. Diese Konstruktion ermöglicht es ihnen, Winkelversätze der Welle ohne Verlust der Tragfähigkeit aufzunehmen. Sie werden häufig in Anwendungen eingesetzt, bei denen sich die Struktur verformen kann oder bei denen die Montage keine perfekte Ausrichtung gewährleistet. Codes wie 22313EJ, 22214EJ und 22310EM gehören zu dieser Kategorie.

In Industrieanlagen erscheinen diese Lager in Ventilatoren, Pumpen, Mühlen und Prozessanlagen. Sie tragen hohe radiale Lasten und moderate axiale Lasten in beide Richtungen. Der zulässige Versatz hängt von der Innenkonstruktion ab, ist aber im Allgemeinen größer als bei anderen Lagertypen. Deshalb werden sie gewählt, wenn erwartet wird, dass die Welle mit einer gewissen Biegung arbeitet oder wenn die Montage komplex ist.

Um ein Timken-Pendelrollenlager anzufragen, ist der eingravierte Code am direktesten, zum Beispiel 22313EJ. Wenn er nicht sichtbar ist, können die Hauptmaße genommen und überprüft werden, ob die Bohrung zylindrisch oder kegelig ist. Das Suffix K bedeutet kegelige Bohrung, die auf einem Spannhülsen montiert wird. Bei MR vertreiben wir Timken-Pendelrollenlager und geben Ihnen die kompatible Hülse an, wenn Ihre Welle dies erfordert.

Timken-Rillenkugellager sind aufgrund ihrer Vielseitigkeit und Einfachheit die gebräuchlichsten in der Industrie. Sie tragen moderate radiale und axiale Lasten und funktionieren gut bei hohen Drehzahlen. Sie werden in offenen Versionen, mit Metallabdeckungen (Suffix 2Z) oder mit Gummidichtungen (Suffix 2RS) hergestellt. Die Codes 6301, 6202 und 6004 sind typische Beispiele dieser Reihe.

Diese Lager werden in Elektromotoren, Pumpen, Kompressoren, Ventilatoren und einer Vielzahl von Werkzeugmaschinen eingesetzt. Die Wahl zwischen Dichtung oder Abdeckung hängt von der Umgebung ab: Gummidichtungen halten Fett besser zurück und verhindern das Eindringen von Verunreinigungen, während Metallabdeckungen weniger Reibung erzeugen. Das interne Spiel C3 wird empfohlen, wenn es Temperaturunterschiede zwischen Welle und Gehäuse gibt.

Bei der Bestellung eines Timken-Rillenkugellagers enthält der vollständige Code die Seriennummer und die Suffixe, wie 6202 mit Dichtung 2RS. Wenn das Lager stark beschädigt ist, können der Innendurchmesser, der Außendurchmesser und die Breite gemessen werden, um es zu identifizieren. Es ist auch ratsam zu wissen, ob die Anwendung normales Spiel oder C3 erfordert. Bei MR vertreiben wir Timken-Rillenkugellager und beraten Sie zur geeigneten Variante für Ihre Ausrüstung.

Timken-Schrägkugellager haben versetzte Laufbahnen, um axiale Lasten in einer Richtung und radiale Lasten zu tragen. Sie werden paarweise oder in Baugruppen montiert, um axiale Lasten in beide Richtungen aufzunehmen. Sie sind häufig in Spindeln von Werkzeugmaschinen, Kreiselpumpen und Getriebegehäusen zu finden. Codes wie 7310 B, 7211 B und 3311 A entsprechen dieser Kategorie.

Der Kontaktwinkel definiert die axiale Tragfähigkeit: Größere Winkel tragen mehr axiale Last, aber weniger Drehzahl. In Präzisionsanwendungen werden gepaarte Sätze mit Vorspannung verwendet, um das interne Spiel zu eliminieren. Die Montage muss die richtige Ausrichtung jedes Lagers gemäß den Angaben des Herstellers beachten.

Um ein Timken-Schrägkugellager anzufragen, ist der vollständige Code entscheidend, wie 7310 B, wie er auf dem Teil eingraviert ist. Wenn das Lager Teil eines Paares ist, sollten beide gleichzeitig bestellt werden, um die Präzision zu erhalten. Es muss auch angegeben werden, ob die Montage in Tandem-, O- oder X-Anordnung erfolgt. Bei MR bieten wir Ihnen das benötigte Timken-Schrägkugellager an und beraten Sie zur richtigen Anordnung.

Timken-Gehäuse, auch Stehlager genannt, sind die Gehäuse, in denen das Lager montiert wird. Sie erleichtern die Montage und Ausrichtung an Antriebswellen, Förderbändern und Prozessanlagen. Die Codes LSM55, MSM90 und MSM55 gehören zu dieser Reihe.

Diese Gehäuse werden je nach Art des Innenlagers ausgewählt: Kugellager, Pendelrollenlager oder Kegelrollenlager. Die Befestigung an der Welle kann mit Gewindestiften, kegeliger Hülse oder Adapter erfolgen. Das Gehäuse kann als Stehlager, Flanschlager oder Spannlager ausgeführt sein. Die Wahl hängt vom verfügbaren Platz und der Montageart in der Maschine ab.

Bei der Bestellung eines Timken-Gehäuses ist der vollständige Code am direktesten, wie MSM90. Wenn der Code nicht bekannt ist, kann der Wellendurchmesser und der Abstand zwischen den Befestigungslöchern gemessen werden. Es ist auch ratsam zu wissen, ob das Gehäuse horizontal oder vertikal arbeitet. Bei MR vertreiben wir Timken-Gehäuse und helfen Ihnen, das richtige Modell für Ihre Anwendung auszuwählen.

Deckel und Zubehör für Timken-Gehäuse ermöglichen die Anpassung des Stehlagers an spezielle Bedingungen. Sie umfassen Blinddeckel, Deckel mit Dichtung, Schmierysteme und Befestigungsringe. Diese Komponenten werden mit dem Code des entsprechenden Gehäuses bestellt, wie LSM55 oder MSM90. Der richtige Deckel schützt das Lager vor Verunreinigungen und hält das Schmiermittel zurück.

In Umgebungen mit Staub, Feuchtigkeit oder Spritzern ist ein Deckel mit Dichtung entscheidend, um die Lebensdauer zu verlängern. Blinddeckel werden verwendet, wenn das Wellenende nicht aus dem Gehäuse herausragt. Die Wahl des Zubehörs hängt von der Art des Gehäuses und den Arbeitsbedingungen ab.

Um einen Timken-Deckel oder ein Zubehörteil anzufragen, ist es am praktischsten, den Code des Gehäuses anzugeben, wie MSM55, und die Art des benötigten Deckels. Wenn der Code nicht bekannt ist, kann ein Foto des Gehäuses mit dem Originaldeckel gesendet werden. Bei MR bieten wir Ihnen die Timken-Deckel und Zubehörteile für Ihr Gehäuse an und geben Ihnen die kompatible Option an.

Timken-Spann- und Abziehhülsen werden verwendet, um Lager mit kegeliger Bohrung auf zylindrischen Wellen zu montieren. Die Spannhülse wird mit einer Mutter angezogen, um den Innenring zu expandieren und das Lager zu fixieren. Die Abziehhülse ermöglicht das Entfernen des Lagers ohne Beschädigung durch ein hydraulisches oder mechanisches System. Dieses Zubehör wird nach dem Wellendurchmesser und dem Lagercode bestellt.

In Anwendungen mit schweren Lasten oder Vibrationen gewährleistet die Montage mit kegeliger Hülse eine feste Fixierung und erleichtert die Demontage. Sie ist üblich bei Pendelrollenlagern und Stehlagern. Die richtige Hülse muss mit der kegeligen Bohrung des Lagers und dem Wellendurchmesser übereinstimmen. Eine falsche Passung kann zu Rutschen oder vorzeitigem Verschleiß führen.

Bei der Bestellung einer Timken-Hülse müssen der Code des Lagers mit kegeliger Bohrung (Suffix K) und der Wellendurchmesser angegeben werden. Wenn das Lager nicht bekannt ist, können die kegelige Bohrung und der Wellendurchmesser gemessen werden. Bei MR vertreiben wir Timken-Spann- und Abziehhülsen und helfen Ihnen, die richtige für Ihre Montage auszuwählen.
