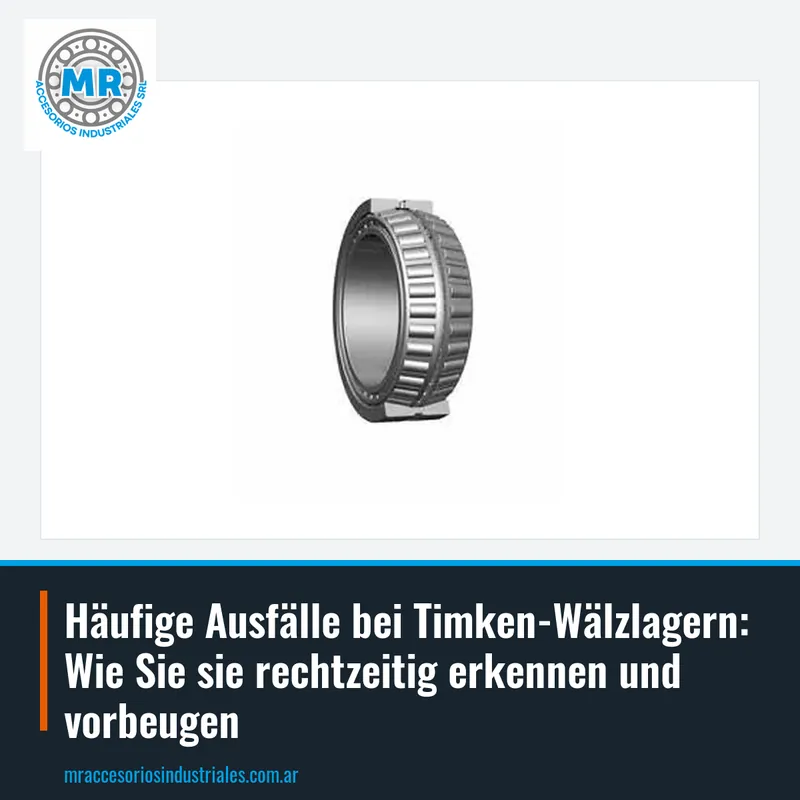

Häufige Ausfälle bei Timken-Wälzlagern: Wie Sie sie rechtzeitig erkennen und vorbeugen

Ausfälle bei Timken-Wälzlagern entstehen häufig durch unsachgemäße Schmierung, Kontamination, Materialermüdung oder Montagefehler. Fehlendes Schmiermittel oder die Verwendung eines falschen Schmiermittels erzeugt übermäßige Reibung und Temperaturanstieg, was den Verschleiß beschleunigt. Kontamination mit Feststoffpartikeln oder Wasser beeinträchtigt ebenfalls die Laufflächen und reduziert die Lebensdauer. Die Identifizierung der Grundursache ist entscheidend, um Korrekturmaßnahmen umzusetzen und Wiederholungen zu vermeiden.

Die Fehlausrichtung zwischen Wellen und Gehäusen verursacht ungleichmäßige Belastungen der Wälzkörper, was zu Vibrationen und vorzeitigen Ausfällen führt. Bei Kegelrollenlagern kann eine falsche Einstellung des Axialspiels zu Überlastung der Rollen und Laufbahnen führen. Stöße während der Montage, wie direkte Schläge auf die Ringe, können ebenfalls Markierungen oder Risse hinterlassen, die zu frühen Ausfällen führen.

Eine weitere häufige Ursache ist die Oberflächenermüdung durch zyklische Belastungen, die sich als Abblätterung oder Grübchenbildung auf Laufbahnen und Wälzkörpern zeigt. Obwohl dies ein normales Phänomen am Ende der Lebensdauer ist, kann es durch Überlastung, schlechte Schmierung oder mangelhafte Montage beschleunigt werden. Die Überwachung des Lagerzustands durch Schwingungs- oder Temperaturanalyse hilft, diese Anzeichen vor dem funktionalen Ausfall zu erkennen.

Kegelrollenlager sind häufig in Getrieben, Differentialen und Radnaben zu finden; in der Timken-Reihe gibt es Codes wie 384D, T105 oder T402. Ein typisches Ausfall symptom ist die Geräuschentwicklung, die je nach Schweregrad von einem leichten Summen bis zu einem metallischen Klopfen reichen kann. Auch eine wahrnehmbare Vibration am Gehäuse oder an der Welle kann auftreten, insbesondere bei hohen Drehzahlen.

Die anormale Erwärmung des Lagerbereichs ist ein weiterer Indikator: Wenn die Temperatur die normalen Betriebswerte überschreitet, kann übermäßige Reibung durch Schmiermittelmangel oder falsche Vorspannung vorliegen. In Automobilanwendungen führt ein übermäßiges Axialspiel bei Kegelrollenlagern zu Spiel im Rad, das beim Bewegen mit der Hand oder bei Kurvenfahrten durch Klappern bemerkbar wird.

Zur Bestätigung des Ausfalls wird empfohlen, das demontierte Lager visuell zu inspizieren: Suchen Sie nach Abblätterung, Verfärbung durch Temperatur, Gleitspuren oder Beschädigungen der Dichtungen. Wenn das Lager ein deutliches Radial- oder Axialspiel aufweist oder die Rollen Grübchen zeigen, ist es Zeit, es zu ersetzen. Bei der Bestellung eines Ersatzteils sollten der auf dem Ring eingravierte Code sowie die Innen-, Außen- und Breitenmaße angegeben werden.

Pendelrollenlager wie die Modelle 22313EJ, 22214EJ oder 22310EM werden in Anwendungen mit schweren Lasten und Fehlausrichtung eingesetzt, wie Industrieventilatoren, Mühlen und Förderer. Ein häufiger Ausfall ist der Verschleiß des Käfigs durch Schmiermittelmangel oder hohe Drehzahlen, was zum Blockieren der Rollen führen kann. Auch Abblätterung auf den sphärischen Laufbahnen durch Ermüdung oder Überlastung kann auftreten.

Die Kontamination mit Staub oder Wasser ist bei diesen Lagern kritisch, da sie oft in aggressiven Umgebungen arbeiten. Wenn Dichtungen oder Schutzabdeckungen nicht richtig angebracht sind, dringen Partikel ein und verkratzen die polierten Oberflächen, was Ausgangspunkte für Ausfälle schafft. Das häufigste Symptom ist ein raues Geräusch oder eine Zunahme der Vibration in der Anlage.

Zur Vorbeugung von Ausfällen ist es entscheidend, die Schmierung zu kontrollieren mit geeignetem Fett und die Nachschmierintervalle einzuhalten. Auch die Ausrichtung der Welle und die Befestigung des Spannhülsensatzes, falls verwendet, müssen überprüft werden. Bei der Angebotsanfrage für ein Ersatzteil kann der vollständige Lagercode und ein Foto des Ausfalls gesendet werden, um es zu identifizieren und schnellstmöglich anzubieten.

Rillenkugellager wie die Codes 6301, 6202 oder 6004 werden allgemein in Elektromotoren, Pumpen und Werkzeugmaschinen eingesetzt. Ein üblicher Ausfall ist der Schaden durch elektrischen Strom, der ein Muster von Riffeln oder Grübchen auf den Laufbahnen erzeugt, bekannt als Fluting. Dies tritt auf, wenn Streuströme durch das Lager fließen.

Eine weitere häufige Ursache ist die Montage mit Schlägen auf den Außenring, die Brinell-Markierungen auf den Laufbahnen hinterlassen und von Anfang an Geräusche verursachen können. Auch übermäßiges Fett kann zu Erwärmung und Schmiermittelverlust durch die Dichtungen führen. Wenn das Lager 2RS-Dichtungen hat, ist es wichtig, es nicht mit Lösungsmitteln zu waschen, da die Dichtung beschädigt und der Schutz verloren gehen würde.

Zur Diagnose kann die Welle manuell gedreht werden, um festzustellen, ob es harte Punkte oder Rauheiten gibt. Ein Lager in gutem Zustand dreht sich sanft und leise. Wenn übermäßiges Radialspiel oder anormale Geräusche festgestellt werden, sollte es ersetzt werden. Bei der Bestellung eines Ersatzteils müssen der Code und ob es Dichtungen oder Metallabdeckungen hat, angegeben werden, da dies die Referenz ändert.

Schrägkugellager wie 7310 B, 7211 B oder 3311 A tragen kombinierte Lasten; einreihige werden oft paarweise oder in Sätzen montiert. Ein typischer Ausfall ist der Verschleiß durch falsche Vorspannung: Bei übermäßiger Vorspannung entstehen Wärme und vorzeitige Abblätterung; bei unzureichender Vorspannung kommt es zu Vibration und Gleiten der Kugeln.

Die Montagerichtung ist kritisch: Diese Lager haben eine markierte Seite, die die Richtung der Axiallast angibt. Wenn sie vertauscht wird, arbeitet das Lager nicht korrekt und fällt in kurzer Zeit aus. Auch Kontaminationsschäden sind in Hochgeschwindigkeitsanwendungen wie Werkzeugmaschinenspindeln häufig, wo das Eindringen feiner Partikel die Laufbahnen verkratzt.

Zur Vorbeugung muss das empfohlene Spiel oder die Vorspannung des Anlagenherstellers eingehalten und geeignete Montagewerkzeuge wie Pressen oder Induktionsheizgeräte verwendet werden. Beim Austausch sollten beide Lager des Paares gewechselt werden, um das Lastgleichgewicht zu erhalten. Bei der Angebotsanfrage können der Code und die Montageanordnung (face-to-face, back-to-back oder tandem) angegeben werden.

Gehäuse wie die Modelle LSM55, MSM90 oder MSM55 nehmen das Lager auf und befestigen es an der Maschinenstruktur. Wenn das Lager mit Spannhülse montiert wird, ist ein häufiger Ausfall das Lockern der Spannhülse, das eine axiale Verschiebung des Lagers auf der Welle ermöglicht und Vibration und Verschleiß am Sitz verursacht. Dies ist oft auf eine unzureichende Anzugsfestigkeit der Befestigungsmutter zurückzuführen.

Eine weitere Ausfallursache ist die Fehlausrichtung des Gehäuses in Bezug auf die Welle, die Randbelastungen im Lager erzeugt und seine Lebensdauer reduziert. Auch Schmiermittelmangel im Gehäuse, wenn nicht regelmäßig nachgeschmiert wird, führt zu Ausfällen durch Trockenreibung. Gehäuse mit Abdeckungen und Zubehör, wie die von Timken, die wir vertreiben, müssen auf starren und ebenen Untergründen montiert werden.

Zur Vorbeugung wird empfohlen, die Anzugsfestigkeit der Befestigungsschrauben und den Zustand der Gehäusedichtungen zu überprüfen. Wenn das Gehäuse Risse, Korrosion oder Verschleiß am Sitz aufweist, sollte es zusammen mit dem Lager ersetzt werden. Bei der Bestellung eines Ersatzteils müssen die Gehäusenummer und die des darin enthaltenen Lagers angegeben oder ein Foto des Typenschilds gesendet werden.

Die korrekte Montage ist die erste Barriere gegen vorzeitige Ausfälle. Die Verwendung geeigneter Werkzeuge wie Pressen, Induktionsheizgeräte oder Hydraulikabzieher vermeidet Schäden durch Stöße. Niemals sollte das Lager direkt mit einem Hammer geschlagen werden; falls erforderlich, wird die Kraft auf den festen Ring ausgeübt. Auch die Reinigung von Welle und Gehäuse vor der Installation des neuen Lagers ist entscheidend.

Die richtige Schmierung ist grundlegend: Wählen Sie das richtige Schmiermittel je nach Drehzahl, Last und Temperatur und beachten Sie die Menge und die Nachschmierintervalle. Übermäßiges Fett kann ebenso schädlich sein wie Mangel, da es Wärme und Innendruck erzeugt. In kontaminierten Umgebungen sollten wirksame Dichtungen verwendet und ihr Zustand regelmäßig überprüft werden.

Die Zustandsüberwachung ermöglicht die Erkennung beginnender Ausfälle: Die regelmäßige Messung von Vibration, Temperatur und Geräusch hilft, den Austausch vor einem ungeplanten Stillstand zu planen. Wenn eine Veränderung im Verhalten der Anlage festgestellt wird, sollte das Lager inspiziert werden. Bei MR in Buenos Aires, Argentinien, vertreiben wir Timken-Wälzlager: Senden Sie uns den Code, das Maß oder ein Foto per WhatsApp oder E-Mail und wir bieten es Ihnen schnellstmöglich an.
