Häufige Ausfälle bei NTN-Wälzlagern: Erkennen und Vorbeugen

NTN-Wälzlager sind Präzisionskomponenten, die bei sachgemäßer Verwendung eine lange Lebensdauer erreichen. In der argentinischen Industrie sind jedoch vorzeitige Ausfälle häufig, die durch eine korrekte Diagnose vermieden werden könnten. Das rechtzeitige Erkennen von Symptomen ist entscheidend, um Anlagenstillstände und unnötige Kosten zu vermeiden.

Die häufigsten Ausfälle haben meist keine Herstellungsfehler als Ursache, sondern ungeeignete Betriebsbedingungen. Mangelhafte Schmierung, erzwungene Montage oder das Eindringen von Verunreinigungen sind die Hauptursachen. Daher ermöglicht das Verständnis, wie sich diese Probleme äußern, Maßnahmen zu ergreifen, bevor der Schaden irreversibel ist.

In diesem Leitfaden behandeln wir die häufigsten Ausfallarten bei NTN-Wälzlagern nach ihrer Bauart: Kegelrollenlager, Schrägkugellager, Y-Lager (Einsatzlager), Zylinderrollenlager, Pendelrollenlager, Kurvenrollen und Nadelrollenlager. Für jeden Fall erklären wir, worauf zu achten ist und wie man mit guter Wartungspraxis vorbeugt.

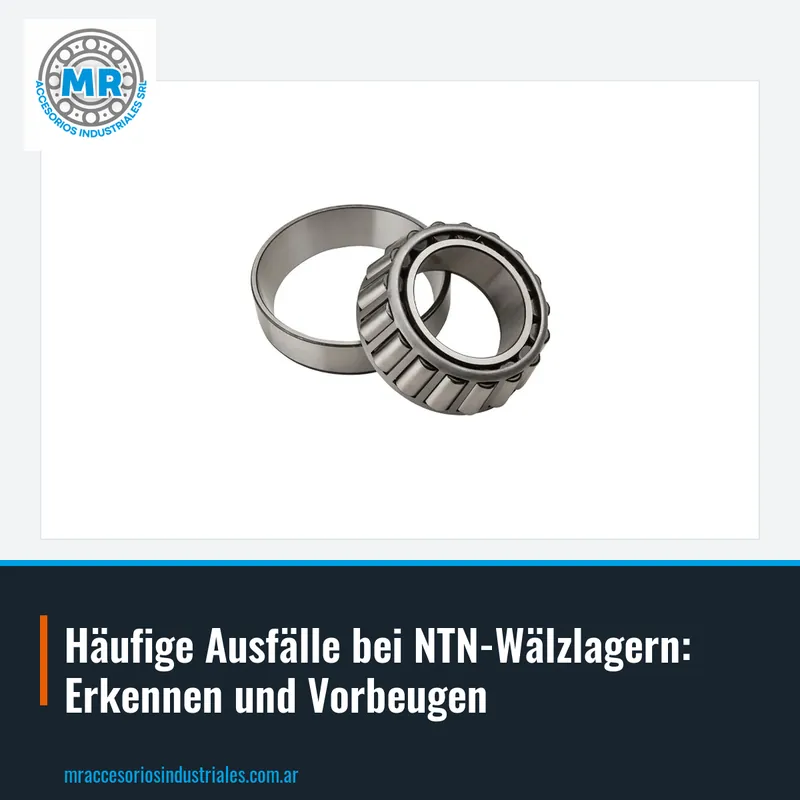

NTN-Kegelrollenlager wie die Modelle 32924 oder 32910 nehmen kombinierte radiale und axiale Lasten auf. Ein häufiger Ausfall ist das Abblättern auf Laufbahnen oder Rollen, das als kleine Metallschuppen erscheint. Dies ist oft auf ein falsch eingestelltes Innenluftspiel oder eine übermäßige Vorspannung während der Montage zurückzuführen.

Ein weiteres häufiges Symptom ist Überhitzung, die sich am Gehäuse ertasten lässt. Sie kann auf Schmiermittelmangel oder ein falsches Anziehen der Befestigungsmutter hinweisen. Bei rechtzeitiger Erkennung genügt es, die Einstellung zu korrigieren und das Fett zu erneuern; wird es ignoriert, schreitet der Schaden bis zum Bruch des Käfigs fort.

Um diesen Ausfällen vorzubeugen, ist es unerlässlich, das vom Hersteller angegebene Montageverfahren einzuhalten. Nach der Installation muss stets das Axialspiel gemessen und überprüft werden, dass der Außenring richtig sitzt. Bei Zweifeln sollte ein Spezialist konsultiert werden, bevor das Gerät in Betrieb genommen wird.

NTN-Schrägkugellager wie das 7911 oder 7317 werden oft paarweise montiert, um axiale Lasten in beide Richtungen aufzunehmen. Ein üblicher Ausfall ist die Eindrückung durch Fremdpartikel, die als kleine Markierungen auf den Laufbahnen sichtbar ist. Dies tritt auf, wenn das Schmiermittel verunreinigt ist oder die Dichtungen beschädigt sind.

Vibrationsverschleiß ist ein weiteres häufiges Problem bei Maschinen, die mit schwingenden Lasten stillstehen. Er äußert sich als glänzende Politur in den Kontaktbereichen der Wälzkörper. Um dies zu vermeiden, wird empfohlen, die Welle regelmäßig zu drehen und die stillstehende Maschine von Umgebungsvibrationen zu isolieren.

Die Montage dieser Lager erfordert Präzision: Sie müssen mit der richtigen Vorspannung installiert werden, die von der Anwendung abhängt. Ein häufiger Fehler ist das zu feste Anziehen der Mutter, was Wärme erzeugt und die Lebensdauer verkürzt. Es ist ratsam, die Kataloganweisungen zu befolgen und geeignete Montagewerkzeuge zu verwenden.

NTN-Y-Lager wie das AR202 oder AS208 werden in Stehlager- oder Flanschgehäusen montiert und sind in der Landmaschinen- und Fördertechnik weit verbreitet. Der häufigste Ausfall ist das Lockern des Innenrings auf der Welle, was zu Gleiten und Verschleiß führt. Dies ist oft auf eine unsachgemäße Einstellung oder fehlende Sicherung zurückzuführen.

Ein weiterer typischer Ausfall ist Korrosion an den Außenflächen, besonders in feuchten Umgebungen oder bei häufiger Reinigung. Korrosion kann in die Laufbahnen eindringen und zu Pickeln führen, die Geräusche und Vibrationen verursachen. Um dies zu verhindern, wird empfohlen, Lager mit wirksamen Dichtungen zu verwenden und wasserverträgliches Fett aufzutragen.

Bei der Montage dieser Lager ist es wichtig, sicherzustellen, dass die Stellschraube fest auf der Wellennut sitzt. Auch das Gehäuse muss korrekt ausgerichtet werden, um exzentrische Lasten zu vermeiden. Eine nachlässige Montage verkürzt die Lebensdauer und kann das Gehäuse beschädigen.

NTN-Zylinderrollenlager wie das NU413 oder NU215 werden in Getriebegehäusen und Elektromotoren eingesetzt. Ein wiederkehrender Ausfall ist die Riefenbildung auf den Laufbahnen durch harte Partikel, die als feine Linien in Rollrichtung sichtbar ist. Dies weist auf Verunreinigung des Schmiermittels oder Verschleiß anderer Komponenten hin.

Eine Fehlausrichtung zwischen Welle und Gehäuse erzeugt ein diagonales Verschleißmuster auf den Rollen. Sie ist durch einen Temperaturanstieg und charakteristische Geräusche erkennbar. Zur Korrektur müssen die Gehäuse neu ausgerichtet und die Konzentrizität des Gehäuses überprüft werden.

Die Vorbeugung umfasst die Verwendung sauberer Schmiermittel und den regelmäßigen Filterwechsel. Ebenso wichtig ist es, das Lager nicht über seine dynamische Tragfähigkeit hinaus zu belasten. Bei den geringsten Anzeichen von anormalem Geräusch sollte das Lager inspiziert und bei Ermüdungserscheinungen ersetzt werden.

NTN-Pendelrollenlager wie das 21314 oder 21318 tolerieren Fehlausrichtungen und schwere Lasten. Ein typischer Ausfall ist der Verschleiß des Käfigs durch mangelnde Schmierung, der sich durch Metallpartikel im Fett zeigt. Ein beschädigter Käfig kann die Rollen blockieren und einen plötzlichen Stillstand verursachen.

Oberflächenermüdung auf den Laufbahnen ist ein weiterer häufiger Ausfall bei Anwendungen mit schwankenden Lasten. Sie zeigt sich als Abblättern in lokalisierten Bereichen. Um dieses Phänomen zu verzögern, wird empfohlen, ein Schmiermittel mit EP-Additiven zu verwenden und die Nachschmierintervalle einzuhalten.

Die Montage dieser Lager erfordert besondere Aufmerksamkeit auf den Sitz der äußeren Kugellaufbahn. Ein häufiger Fehler ist das gewaltsame Einschlagen des Lagers, wodurch die Rollen beschädigt werden. Bei mittleren und großen Größen sollte es gleichmäßig mit einem Induktionsheizgerät erwärmt und eine geeignete Montagevorrichtung verwendet werden.

NTN-Kurven- und Stützrollen, die auf Nocken und Führungen laufen, fallen oft durch Ermüdung an der Außenfläche aus. Dies ist auf hohe Punktlasten und mangelnde Schmierung im Kontakt mit dem Nocken zurückzuführen. Es äußert sich als Abblättern oder Risse im Außenring.

Bei NTN-Nadelrollenlagern ist der häufigste Ausfall der Verschleiß der Nadeln durch fehlenden Schmierfilm. Dies tritt bei häufigen Anläufen oder sehr hohen Lasten bei niedriger Drehzahl auf. Der Schaden ist durch erhöhtes Radialspiel und metallische Geräusche erkennbar.

Um diesen Ausfällen vorzubeugen, ist die Verwendung des richtigen Schmiermittels und dessen Sauberkeit unerlässlich. Auch muss überprüft werden, dass sich die Kurvenrolle frei dreht und die Welle gut ausgerichtet ist. In kritischen Anwendungen wird empfohlen, Temperatur und Vibration zu überwachen, um den Austausch vorherzusehen.
