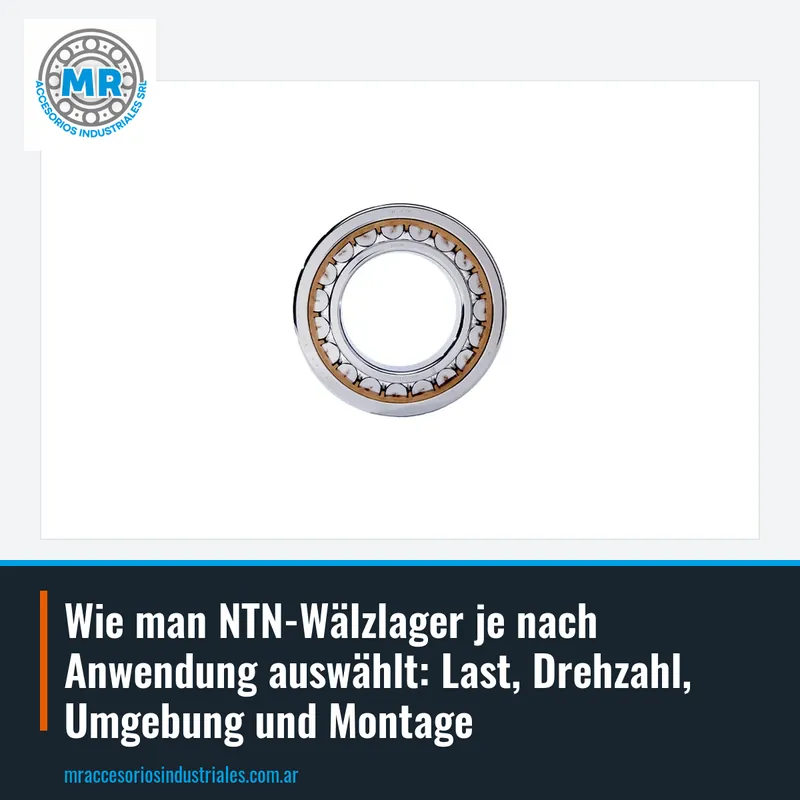

Wie man NTN-Wälzlager je nach Anwendung auswählt: Last, Drehzahl, Umgebung und Montage

Der erste Schritt zur Auswahl eines NTN-Wälzlagers ist das Verständnis der Art der Last, die es tragen soll. Wenn die Last hauptsächlich radial ist (senkrecht zur Achse), sind Rillenkugellager oder Zylinderrollenlager oft geeignet. Bei Axiallast (entlang der Achse) werden Schrägkugellager oder Kegelrollenlager benötigt, die kombinierte Lasten aufnehmen können.

Bei Anwendungen mit sehr hohen Radiallasten sind Zylinderrollenlager wie NU413, NU314 oder NU215 eine robuste Option. Diese Lager haben eine hohe Radialtragfähigkeit und ermöglichen axiale Verschiebungen in einer Richtung, was sie ideal für Getriebewellen und Elektromotoren macht.

Für kombinierte Lasten (radial und axial) sind Kegelrollenlager die klassische Wahl. Zum Beispiel sind 32924, 32926 und 32910 NTN-Kegelrollenlager-Codes, die in Getriebegehäusen, Fahrzeugrädern und Industrieanlagen verwendet werden. Ihr Design ermöglicht die Aufnahme großer Lasten in beide Richtungen.

Wenn die Anwendung hohe Drehzahlen erfordert, muss auf den Lagertyp und seine Präzision geachtet werden. Schrägkugellager sind hervorragend für hohe Drehzahlen und kombinierte Lasten geeignet, insbesondere in Werkzeugmaschinenspindeln, Pumpen und Kompressoren.

Im NTN-Katalog entsprechen Codes wie 7911, 7317 und 7218 einreihigen Schrägkugellagern. Diese Lager werden in der Regel paarweise, gegenüberliegend oder in Tandemanordnung montiert, um Axiallasten in beide Richtungen aufzunehmen und eine hohe Steifigkeit zu erreichen.

Für die richtige Auswahl ist es entscheidend, die Drehzahl, die Größe der Axiallast und die Wirkrichtung zu kennen. Mit diesen Daten helfen wir Ihnen, das Lager und die Montageanordnung festzulegen.

In Anwendungen, bei denen Montage und Demontage schnell erfolgen müssen und keine perfekte Ausrichtung erforderlich ist, sind Y-Lager (auch Einsätze genannt) eine praktische Lösung. Diese Lager haben einen kugeligen Außenring, der in einem Gehäuse mit konkavem Sitz sitzt, wodurch Wellenfehlausrichtungen ausgeglichen werden können.

Im NTN-Katalog finden Sie Y-Lager wie AR202, AS208 und AR201. Sie werden in Landmaschinen, Förderern, Ventilatoren und Lebensmittelverarbeitungsanlagen eingesetzt.

Bei der Auswahl eines Y-Lagers müssen der Wellendurchmesser, der Gehäusetyp (Stehlager, Flanschlager, Spannlager) und die Befestigungsmethode an der Welle (Gewindestifte, Exzenterring oder Spannhülse) berücksichtigt werden. Versionen mit Dichtungen und Lebensdauerschmierung reduzieren den Wartungsaufwand.

Zylinderrollenlager sind ideal für sehr hohe Radiallasten auf engem Raum. Ihr Design ermöglicht eine hohe Tragfähigkeit und Steifigkeit, weshalb sie in Getriebegehäusen, Elektromotoren, Walzwerken und Baumaschinen verwendet werden.

Im NTN-Katalog entsprechen die Codes NU413, NU314 und NU215 einreihigen Zylinderrollenlagern. Dieses Design ermöglicht die axiale Verschiebung der Welle gegenüber dem Gehäuse, was nützlich ist, wenn sich die Welle bei Temperatur ausdehnt.

Bei der Auswahl eines Zylinderrollenlagers ist es wichtig, die dynamische und statische Tragfähigkeit sowie die Grenzdrehzahl zu überprüfen. Wenn zusätzlich gelegentliche Axiallasten auftreten, sollte ein Design mit Borden gewählt werden, die diese aufnehmen: Fragen Sie uns und wir nennen Ihnen die geeignete Variante.

Wenn die Welle erheblichen Fehlausrichtungen oder Biegungen ausgesetzt sein kann, sind Pendelrollenlager die beste Wahl. Diese Lager haben zwei Rollenreihen und eine kugelige Laufbahn am Außenring, wodurch sie sich selbst ausrichten und Fehlausrichtungen ausgleichen können.

Im NTN-Katalog gibt es Pendelrollenlager wie 21314, 21317 und 21318. Diese Lager sind robust und nehmen sehr hohe Radiallasten sowie moderate Axiallasten in beide Richtungen auf. Sie werden in Industrieventilatoren, Mühlen, Schwerbaumaschinen und Bergbauausrüstung eingesetzt.

Bei der Auswahl eines Pendelrollenlagers müssen der Wellendurchmesser, die radiale und axiale Last sowie die Drehzahl berücksichtigt werden. Es ist auch wichtig zu prüfen, ob das Lager eine kegelige Bohrung (Suffix K) für die Montage auf einer Spannhülse benötigt.

Die Arbeitsumgebung beeinflusst direkt die Lagerauswahl. In Umgebungen mit Staub, Feuchtigkeit oder Verunreinigungen werden Lager mit Dichtungen oder Deckscheiben empfohlen, die das Innere schützen. Die Suffixe 2RS (Gummidichtung beidseitig) und 2Z (Metallabdeckung beidseitig) sind bei Rillenkugellagern und einigen Y-Lagern üblich.

Für Anwendungen mit hohen Temperaturen oder schweren Lasten kann ein größeres internes Spiel als normal erforderlich sein, angegeben mit dem Suffix C3. Dieses Spiel ermöglicht die Wärmeausdehnung, ohne dass das Lager blockiert. Es ist wichtig, das technische Team von MR zu konsultieren, um die genaue Bezeichnung gemäß NTN-Katalog zu validieren.

In korrosiven Umgebungen oder bei häufiger Reinigung können Edelstahllager oder Lager mit speziellen Dichtungen erforderlich sein. Teilen Sie uns die Arbeitsbedingungen mit und wir beraten Sie zur besten Option für Ihre Anwendung.

Die Montagemethode beeinflusst ebenfalls die Lagerauswahl. Wenn die Montage häufig erfolgt oder der Zugang schwierig ist, können Y-Lager mit Exzenterbefestigung oder Spannhülse die Aufgabe vereinfachen. Für lange Wellen oder solche mit schlechter Zugänglichkeit sind Lager mit kegeliger Bohrung (Suffix K), die auf Spannhülsen montiert werden, eine gute Option.

Vorbeugende Wartung ist entscheidend, um die Lebensdauer des Lagers zu verlängern. Eine korrekte Schmierung, die Kontrolle von Temperatur und Vibration sowie die regelmäßige Überprüfung der Dichtungen helfen, vorzeitige Ausfälle zu vermeiden. Als offizieller NTN-Händler berät Sie MR bei der Auswahl und Montage.

Bei der Auswahl eines Lagers ist es wichtig, die genauen Abmessungen (Innendurchmesser, Außendurchmesser und Breite), die Last und die Drehzahl zu kennen. Wenn Sie den Code einer anderen Marke haben, nennen wir Ihnen die NTN-Entsprechung. Senden Sie uns den Code, das Maß oder ein Foto per WhatsApp oder E-Mail und wir erstellen Ihnen schnell ein Angebot.
