SKF-Maße: So identifizieren Sie den Code anhand des Teils und welche Daten Sie für ein Angebot senden müssen

Das Rillenkugellager ist aufgrund seines einfachen und vielseitigen Designs das häufigste in der Industrie. Es trägt moderate radiale und axiale Lasten und funktioniert gut bei hohen Drehzahlen. Bei SKF umfasst diese Kategorie Serien wie 6000, 6200 und 6300, mit Beispielcodes wie 6010, 6008 und 6026. Ab dem Code 04 ergeben die letzten beiden Ziffern multipliziert mit fünf den Bohrungsdurchmesser in Millimetern: Ein 6010 hat eine Bohrung von 50 mm.

Um ein SKF-Rillenkugellager zu identifizieren, schauen Sie auf die Seitenfläche des Außenrings. Dort sehen Sie den vollständigen Code eingeprägt, zum Beispiel 6010, zusammen mit dem Markennamen und manchmal einem Suffix wie 2RS oder C3. Der Suffix 2RS zeigt an, dass es beidseitig Gummidichtungen hat, und C3, dass das interne Spiel größer als normal ist. Wenn das Teil stark abgenutzt ist, können Sie den Innendurchmesser, den Außendurchmesser und die Breite mit einem Messschieber messen, um die Serie abzuleiten.

Wenn Sie ein Rillenkugellager anbieten, senden Sie uns den vollständigen Code, wenn Sie ihn sehen, oder die drei Hauptmaße. Auch ein Foto des Teils und des Geräts, in dem es montiert ist, hilft. Ein häufiger Fehler ist, den Suffix zu verwechseln: Ein 6008 mit 2RS ist nicht gleich einem offenen, und die Dichtung ändert die Anwendung. Wir vertreiben originale SKF-Wälzlager und helfen Ihnen, die genaue Referenz zu bestätigen.

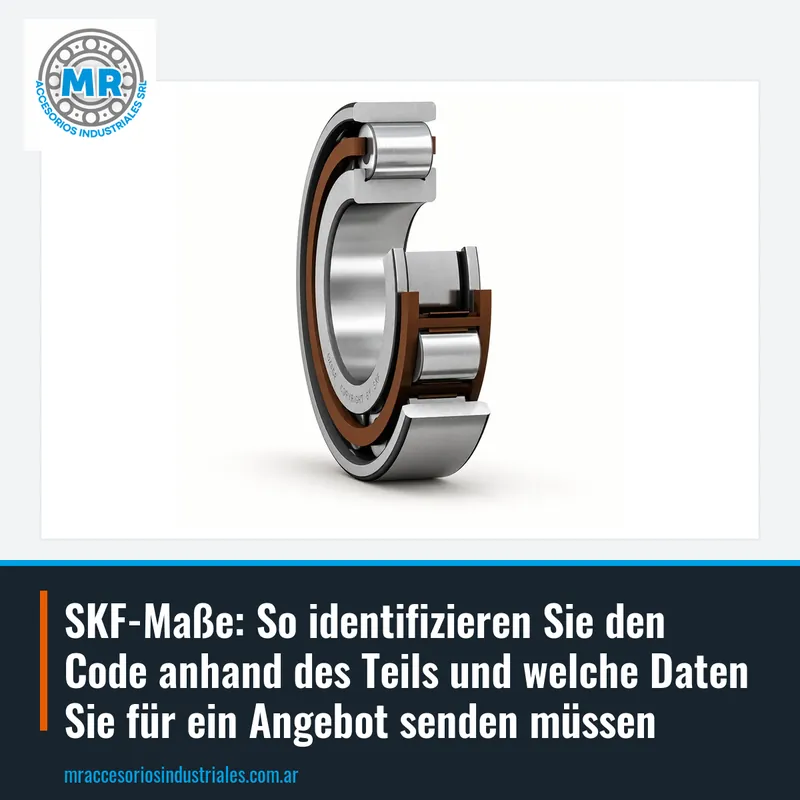

Zylinderrollenlager sind dafür ausgelegt, hohe radiale Lasten zu tragen und unter anspruchsvollen Bedingungen zu funktionieren. Sie werden in Elektromotoren, Getrieben und Bergbaugeräten eingesetzt. Bei SKF beginnen die Codes normalerweise mit dem Buchstaben N, wie N3055, oder mit Kombinationen wie RNU 305 und RNU 306. Der vollständige Code definiert die Serie und die Größe, daher ist es ratsam, ihn genau so zu kopieren, wie er eingeprägt ist.

Um ein Zylinderrollenlager zu identifizieren, achten Sie auf die Prägung auf dem Ring. Codes wie N3055 oder RNU 305 sind seitlich aufgedruckt und enthalten manchmal Suffixe wie C3 für größeres internes Spiel. Messen Sie den Innendurchmesser, den Außendurchmesser und die Breite und notieren Sie, ob es Borde an einem oder beiden Ringen hat.

Wenn Sie ein Angebot anfordern, senden Sie den vollständigen Code und ein Foto des Teils. Wenn der Code nicht lesbar ist, sind die Maße entscheidend, und es ist auch ratsam anzugeben, ob das Wälzlager einen Innenring hat oder ob die Rollen direkt auf der Welle laufen. Wir vertreiben SKF und bestätigen Ihnen die richtige Referenz für Ihre Anwendung.

Pendelrollenlager gleichen Wellenfehlausrichtungen aus und tragen kombinierte radiale und axiale Lasten. Sie sind ideal für Ventilatoren, Brecher und schwere Maschinen. Die SKF-Codes dieser Kategorie beginnen normalerweise mit 2, wie 22325, 22361 und 23666. Die letzten beiden Ziffern, multipliziert mit fünf, ergeben den Bohrungsdurchmesser in Millimetern.

Um ein Pendelrollenlager zu identifizieren, suchen Sie den Code, der auf der Seitenfläche des Außenrings eingeprägt ist. Zum Beispiel entspricht 22325 einer Bohrung von 125 mm. Wenn das Wälzlager eine kegelige Bohrung hat, sehen Sie den Suffix K, der dieses Merkmal angibt. Wenn die Prägung nicht lesbar ist, messen Sie den Innendurchmesser, den Außendurchmesser und die Breite mit einem Messschieber und notieren Sie, ob der Außenring eine Nut und Schmierbohrungen hat.

Beim Anbieten senden Sie den vollständigen Code und nach Möglichkeit ein Foto des montierten Teils. Wenn Sie nur Maße haben, geben Sie an, ob die Bohrung zylindrisch oder kegelig ist. Ein häufiger Fehler ist, die Serie zu verwechseln: Ein 22325 ist nicht austauschbar mit einem Wälzlager einer anderen Serie mit demselben Innendurchmesser. Wir vertreiben SKF-Pendelrollenlager und helfen Ihnen, die Referenz vor dem Kauf zu überprüfen.

Schrägkugellager tragen radiale und axiale Lasten in einer Richtung und werden normalerweise paarweise für axiale Lasten in beide Richtungen verwendet. Sie kommen in Pumpen, Werkzeugmaschinenspindeln und Kompressoren vor. Die SKF-Codes dieser Kategorie beginnen mit 7, wie 7417. Da sie mit unterschiedlichen Kontaktwinkeln hergestellt werden können, ist der vollständige Code mit allem, was auf die Zahlen folgt, die wichtigste Information.

Um ein Schrägkugellager zu identifizieren, schauen Sie auf die Prägung auf dem Außenring. Der Code 7417 zeigt eine Bohrung von 85 mm an; kopieren Sie auch die Buchstaben, die auf die Zahl folgen, da sie die Referenz ändern. Wenn das Wälzlager in einer Spindel montiert ist, kann es mit einem anderen gepaart sein, und jedes hat seine eigene Markierung. Messen Sie den Innendurchmesser, den Außendurchmesser und die Breite von jedem.

Wenn Sie ein Angebot anfordern, senden Sie den vollständigen Code und ein Foto des Teils. Wenn es ein Paar ist, geben Sie an, ob sie in Tandem-, Rücken-an-Rücken- oder Face-to-Face-Anordnung montiert sind. Ein häufiger Fehler ist, nur ein Wälzlager zu bestellen, wenn das Gerät ein gepaartes Paar verwendet. Wir vertreiben SKF-Schrägkugellager und bieten Ihnen die genaue Referenz für Ihre Konfiguration an.

Y-Lager, auch Einsätze genannt, werden in Stehlagern oder Flanschen montiert und in Förderanlagen, der Agroindustrie und Materialhandhabungsgeräten eingesetzt. Sie haben einen kugeligen Außenring, der im Gehäuse sitzt, was eine Selbstausrichtung ermöglicht. Die SKF-Codes dieser Kategorie beginnen normalerweise mit UC, wie UC 216, UC 315 und UC 212. Die letzten beiden Ziffern, multipliziert mit fünf, ergeben den Bohrungsdurchmesser in Millimetern.

Um ein Y-Lager zu identifizieren, suchen Sie den Code, der auf dem Außenring oder der Dichtung eingeprägt ist. Zum Beispiel hat UC 216 eine Bohrung von 80 mm und UC 212 eine von 60 mm. Wenn die Prägung nicht lesbar ist, messen Sie den Innendurchmesser mit einem Messschieber und die Gesamtbreite des Innenrings. Achten Sie auch darauf, ob es Stellschrauben oder einen Exzenter zur Befestigung hat.

Beim Anbieten senden Sie den vollständigen Code und ein Foto des Wälzlagers und des Gehäuses. Wenn der Code nicht lesbar ist, messen Sie den Innendurchmesser und die Gesamtbreite. Ein häufiger Fehler ist, nur den Einsatz zu bestellen, wenn das Gehäuse auch beschädigt ist: Überprüfen Sie beide vor dem Anbieten. Wir vertreiben SKF-Y-Lager und helfen Ihnen, die richtige Referenz für Ihr Gehäuse zu identifizieren.

Kegelrollenlager tragen hohe radiale und axiale Lasten und werden paarweise gegenüberliegend montiert. Sie werden in Fahrzeugrädern, Getrieben und Walzwerken eingesetzt. Die SKF-Codes dieser Kategorie umfassen Serien wie 302, 303 und 313, mit Zahlen, die den Bohrungsdurchmesser angeben. Der Konus (Innenring mit den Rollen) und der Cup (Außenring) sind getrennt, und in vielen Referenzen, insbesondere in Zoll, hat jeder seinen eigenen Code.

Um ein Kegelrollenlager zu identifizieren, suchen Sie den Code, der auf der Stirnfläche des Konus (Teil mit Rollen) und auf dem Cup (Außenring) eingeprägt ist. Zum Beispiel kann ein Konus 30210 und der Cup 30210 anzeigen oder unterschiedliche Codes haben, wenn es sich um ein nicht standardmäßiges Set handelt. Messen Sie den Innendurchmesser des Konus, den Außendurchmesser des Cups und die Gesamtbreite der Baugruppe.

Wenn Sie ein Angebot anfordern, senden Sie die Codes des Konus und des Cups oder die Maße von beiden. Wenn Sie nur den Cup haben, geben Sie seinen Außendurchmesser und seine Breite an, und wir helfen Ihnen, den entsprechenden Konus zu finden. Ein häufiger Fehler ist, nur den Konus zu ersetzen und ihn mit dem alten Cup zu montieren: Es ist ratsam, beide Teile zusammen zu wechseln. Wir vertreiben SKF-Kegelrollenlager und bieten Ihnen jede Komponente an.

SKF-Gelenkköpfe und Kugelgelenke sind Komponenten, die oszillierende oder ausrichtende Bewegungen in mechanischen Systemen ermöglichen. Sie werden in Hydraulikzylindern, Aufhängungsarmen und Landmaschinen eingesetzt. Die Codes dieser Kategorie variieren je nach Typ: radiale, axiale oder Stangenend-Gelenkköpfe. Daher ist es ratsam, den vollständigen Code genau so zu kopieren, wie er eingeprägt ist.

Um einen Gelenkkopf oder ein Kugelgelenk zu identifizieren, suchen Sie den Code, der auf dem Körper oder dem Außenring eingeprägt ist. Wenn es ein Stangenend-Gelenkkopf ist, kann der Code die Gewindeart enthalten, wie M10 oder 1/2 Zoll. Messen Sie den Innendurchmesser, den Außendurchmesser und die Breite und notieren Sie, ob es ein Innen- oder Außengewinde hat.

Beim Anbieten senden Sie den vollständigen Code und ein Foto des Teils. Wenn der Code nicht lesbar ist, geben Sie die Maße und die Gewindeart an. Ein häufiger Fehler ist, einen radialen Gelenkkopf mit einem axialen zu verwechseln, da sie unterschiedliche Tragfähigkeiten haben. Wir vertreiben SKF-Gelenkköpfe und Kugelgelenke und helfen Ihnen, die geeignete Referenz für Ihre Anwendung auszuwählen.
