Rexnord auswählen nach Anwendung: Last, Drehzahl, Umgebung und Montage

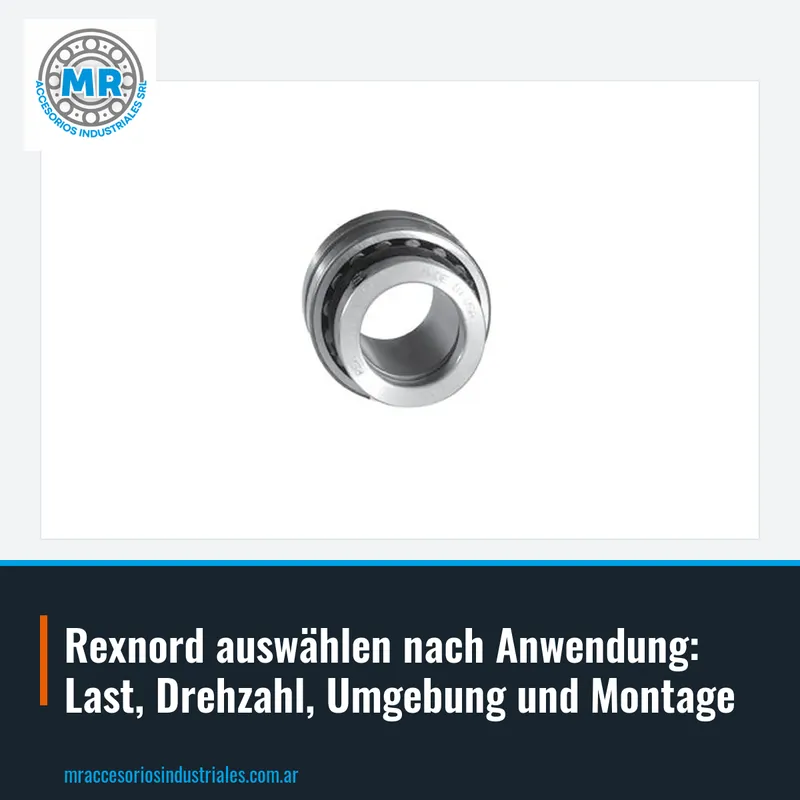

Rexnord Pendelrollenlager sind Wälzlager, die für kombinierte radiale und axiale Lasten ausgelegt sind und eine Selbstausrichtung ermöglichen. Die Kugelbahn des Außenrings gleicht Wellenfehlausrichtungen oder Verformungen der Struktur aus, ohne zusätzliche Spannungen zu erzeugen. Sie sind eine übliche Wahl für Anlagen, bei denen die Montage nicht perfekt ausgerichtet ist oder sich die Basis unter Last bewegen kann.

In der argentinischen Industrie kommen sie in Förderbändern, Becherwerken, Industrieventilatoren, Pumpen und Baumaschinen zum Einsatz. Sie werden auch in Bergbau- und Steinbruchausrüstung verwendet, wo die Lasten schwer sind und die Ausrichtungsbedingungen nicht immer ideal sind. Ihre Fähigkeit, Fehlausrichtungen aufzunehmen, verringert das Risiko vorzeitiger Ausfälle durch unsachgemäße Montage. Daher werden sie in Anwendungen bevorzugt, bei denen die Wartung nicht häufig erfolgen kann.

Zur Identifizierung eines Rexnord Pendelrollenlagers sollte man die Gravur auf der Seitenfläche des Rings betrachten. Dort erscheint der vollständige Code, zum Beispiel 2315U, 9200U oder 5303U. Neben dem Code ist es hilfreich, den Innendurchmesser, den Außendurchmesser und die Breite zu messen, da das Teil manchmal stark abgenutzt ist und die Gravur nicht lesbar ist. Bei der Angebotsanfrage senden Sie den Code und die Maße: So vermeiden wir Verwechslungen mit ähnlichen Serien. Wenn das Teil stark abgenutzt ist, hilft auch ein Foto.

Das Y-Lager, auch Einsatz genannt, ist ein Rillenkugellager mit kugeligem Außenring, das in ein Gehäuse eingebaut wird. Die kugelige Form des Außenrings ermöglicht es, sich im Gehäuse selbst auszurichten und kleine Montagefehler auszugleichen. Es wird je nach Modell mit Gewindestiften, Exzenter oder Spannhülse auf der Welle befestigt. Es ist eine praktische Lösung für Antriebswellen, die eine einfache und leicht austauschbare Lagerung benötigen.

Diese Lager werden in Landmaschinen, Förderern, Ventilatoren, Mischern und Lebensmittelverarbeitungsanlagen eingesetzt. In Argentinien sind sie sehr verbreitet in Annahmestellen und Abfülllinien, wo eine schnelle Montage und einfache Wartung gewünscht sind. Da sie in einem Gehäuse montiert sind, werden sie als Baugruppe oder nur der Einsatz je nach Verschleiß ausgetauscht. Die Wahl des Befestigungssystems hängt von der Drehzahl und der axialen Last ab, die die Welle aufnehmen muss.

Für ein Angebot eines Rexnord Y-Lagers ist der auf dem Ring eingravierte Code die Hauptinformation. Zum Beispiel identifizieren 3107U, 3315U oder 3207U spezifische Modelle. Es ist auch ratsam, den Wellendurchmesser und die Art des Gehäuses anzugeben, in dem es montiert wird, da manchmal der Einsatz zusammen mit dem Gehäuse bestellt wird. Ein häufiger Fehler ist, nur nach dem Wellenmaß zu fragen, ohne den Code zu überprüfen, was zu einem Einsatz mit einem anderen Befestigungssystem führen kann. Senden Sie uns ein Foto des Teils und den Code, und wir erstellen Ihnen ein Angebot.

Rexnord Gehäuse sind die Teile, in denen die Wälzlager montiert werden, um sie an der Maschinenstruktur zu befestigen. Sie können als Stehlager, Flanschlager, Spannlager oder Stehlager mit Deckel ausgeführt sein. Ihre Funktion ist es, das Lager zu stützen und die Lasten auf das Gestell zu übertragen. Die Wahl des Gehäuses hängt vom Lagertyp, dem verfügbaren Platz und der Montageart ab.

In der argentinischen Industrie findet man sie in Förderbändern, Schneckenförderern, Pumpen, Rührwerken und Werkzeugmaschinen. Ein falsch gewähltes Gehäuse kann Vibrationen, Fehlausrichtungen und vorzeitige Lagerausfälle verursachen. Daher ist es wichtig, den Abstand zwischen den Befestigungslöchern und den Durchmesser des Gehäuses zu überprüfen. Stehlager sind am häufigsten, aber bei Platzmangel werden Flansch- oder Spannlager verwendet.

Der Code des Rexnord Gehäuses ist normalerweise auf dem Körper oder dem Deckel eingraviert. Zum Beispiel entsprechen ZA6107, ZA6206 oder ZB2308 verschiedenen Größen und Ausführungen. Neben dem Code ist es hilfreich, den Abstand zwischen den Befestigungslöchern und den Durchmesser des Gehäuses zu messen, um die Kompatibilität zu bestätigen. Ein häufiger Fehler ist, ein Gehäuse zu bestellen, ohne zu prüfen, ob es für ein Lager mit zylindrischer oder kegeliger Bohrung geeignet ist. Senden Sie den Code und die Maße, und wir erstellen Ihnen ein Angebot.

Das Y-Gehäuse mit Einsatzlager ist eine montagefertige Einheit: Es enthält das Gehäuse und das bereits montierte Einsatzlager. Diese Kombination vereinfacht die Montage, da das Lager nicht im Gehäuse ausgerichtet werden muss: Der kugelige Außenring des Einsatzes richtet sich selbst aus. Es wird mit Gewindestiften oder Exzenter auf der Welle befestigt, und das Gehäuse wird an der Struktur angeschraubt. Es ist eine weit verbreitete Lösung in Landmaschinen und Transportanlagen.

Diese Einheiten werden in Getreideförderern, Sortierbändern, Sandwaschanlagen, Mischern und Verpackungsanlagen eingesetzt. Der Vorteil ist, dass sie schnell ausgetauscht werden können: Die komplette Einheit wird demontiert und eine neue montiert, ohne die Ausrichtung justieren zu müssen. In Argentinien sind sie sehr verbreitet in Annahmestellen und Produktionslinien, wo die Stillstandszeit kritisch ist. Die Größenwahl hängt vom Wellendurchmesser und der radialen Last ab.

Für ein Angebot eines Y-Gehäuses mit Rexnord Einsatzlager ist der Code der Einheit am praktischsten. Zum Beispiel identifizieren P4B-203-T, P2B-208-T oder P2B-307-T spezifische Konfigurationen. Man kann auch Gehäuse und Einsatz separat bestellen, aber es ist ratsam, die Kompatibilität zu überprüfen. Ein häufiger Fehler ist, die Nummer des Gehäuses mit der des Einsatzes zu verwechseln, da es manchmal verschiedene Serien sind. Senden Sie uns den vollständigen Code oder ein Foto der Einheit, und wir erstellen Ihnen ein Angebot.

Rexnord Gleitbuchsen sind zylindrische Buchsen, die im Gehäuse montiert werden, um den Verschleiß zwischen Welle und Teil zu reduzieren. Ihre Funktion ist es, radiale Lasten aufzunehmen und eine reibungslose Gleitbewegung ohne Wälzkörper zu ermöglichen. Sie werden verwendet, wenn die Drehzahlen niedrig und die Lasten hoch sind oder wenn die Umgebung keine Fettschmierung zulässt.

In der argentinischen Industrie kommen sie in Gelenken von Landmaschinen, Pumpenwellen, Aufhängungssystemen und Bergbauausrüstung vor. Sie werden auch in Anwendungen eingesetzt, bei denen der Platz begrenzt ist und kein Kugel- oder Rollenlager hineinpasst. Die Materialwahl hängt von der Last, der Drehzahl und dem Vorhandensein von Verunreinigungen ab. Eine falsch gewählte Buchse kann schnell verschleißen oder die Welle beschädigen, daher sollten die genauen Maße überprüft werden.

Für die Bestellung einer Rexnord Buchse ist der Code die sicherste Information. Zum Beispiel identifizieren 701-66008-040, 701-66024-096 oder 701-66004-024 verschiedene Modelle. Neben dem Code ist es wichtig, den Innendurchmesser, den Außendurchmesser und die Länge zu messen, da der Code manchmal aufgrund von Verschleiß nicht lesbar ist. Ein häufiger Fehler ist, eine Buchse nur nach dem Wellendurchmesser zu bestellen, ohne das Gehäuse zu berücksichtigen. Senden Sie den Code oder die Maße, und wir erstellen Ihnen ein Angebot.

Um das geeignete Rexnord-Wälzlager auszuwählen, müssen zunächst die Arbeitsbedingungen definiert werden: radiale und axiale Last, Drehzahl, Temperatur und Vorhandensein von Verunreinigungen. Mit diesen Daten kann der Lagertyp bestimmt werden: Pendelrollenlager für kombinierte Lasten und Fehlausrichtung, Y-Einsatz für einfache Montage im Gehäuse oder Gleitbuchse für niedrige Drehzahl und hohe Last. Auch die Montageart ist wichtig: auf der Welle, im Stehlager, Flanschlager oder Spannlager.

Nach der Festlegung des Typs ist der auf dem Teil eingravierte Code die sicherste Identifizierungsmethode. Rexnord-Codes kombinieren Zahlen und Buchstaben, die die Serie, die Größe und manchmal die Ausführung angeben. Wenn der Code nicht lesbar ist, können die Hauptmaße genommen werden: Innendurchmesser, Außendurchmesser und Breite, und damit wird die Entsprechung gesucht.

Bei der Angebotsanfrage sollten der vollständige Code, die Maße und ein Foto des Teils gesendet werden. Es ist auch hilfreich, die Maschine anzugeben, in der es montiert wird, und die Arbeitsbedingungen, da dies hilft zu bestätigen, dass das gewählte Lager das richtige ist. Ein häufiger Fehler ist, nur nach dem Wellenmaß zu fragen, ohne den Lagertyp zu überprüfen, was zu einem Teil führen kann, das die Last nicht trägt. Mit diesen Daten erstellen wir Ihnen ein Angebot für das benötigte Rexnord.

Einer der häufigsten Fehler ist die Auswahl eines Lagers nach dem Wellenmaß ohne Berücksichtigung von Last und Drehzahl. Ein Rillenkugellager kann die radiale Last eines schweren Förderers möglicherweise nicht tragen, und ein Pendelrollenlager kann für einen leichten Ventilator überdimensioniert sein. Ein weiterer Fehler ist, das Befestigungssystem nicht zu überprüfen: Ein Einsatz mit Gewindestiften ist nicht dasselbe wie einer mit Exzenter, und die Montage ändert sich.

Bei der Montage ist ein häufiger Fehler, das Lager mit direkten Schlägen auf die Welle zu zwingen, was die Laufbahnen und Wälzkörper beschädigt. Es sollte eine Montage mit kontrollierter Passung verwendet werden und, falls erforderlich, das Lager gleichmäßig erwärmt werden. Bei Gehäusen kann ein ungleichmäßiges Anziehen der Befestigungsschrauben die Einheit dezentrieren und Vibrationen erzeugen. Es ist immer ratsam, die Empfehlungen des Herstellers für Einstellung und Schmierung zu befolgen.

Um diese Probleme zu vermeiden, sollten bei der Bestellung eines Rexnord alle verfügbaren Daten gesendet werden: Code, Maße, Foto und Anwendung. So kann bestätigt werden, dass das gewählte Modell das richtige ist und die Montage geeignet ist. Ein Identifizierungsfehler kann einen Anlagenstillstand oder einen größeren Schaden an der Ausrüstung verursachen. Wenn Sie Zweifel haben, schreiben Sie uns per WhatsApp oder E-Mail mit dem Code oder dem Foto, und wir helfen Ihnen bei der Auswahl.
