Dodge: Auswahl nach Anwendung, Last, Drehzahl, Umgebung und Montage

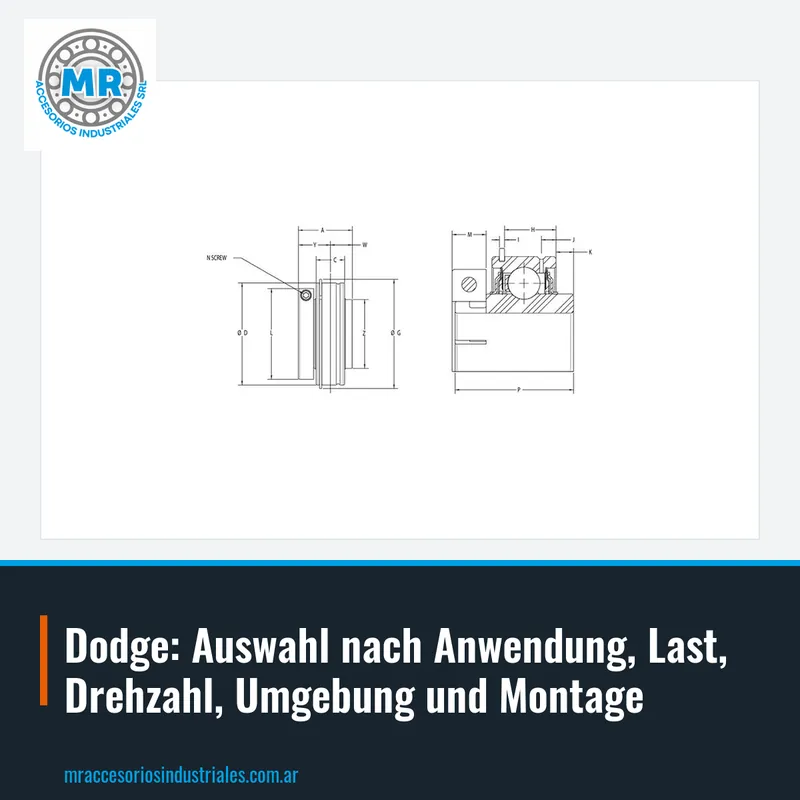

Y-Wälzlager, auch Einsätze genannt, sind Kugellager mit einem kugelförmigen Außenring, der in einem Gehäuse sitzt. Diese Geometrie ermöglicht es der Baugruppe, sich selbst auszurichten und leichte Wellenfehlausrichtungen auszugleichen. In landwirtschaftlichen Anwendungen, der Materialhandhabung und in Förderern sind sie eine praktische Lösung für einfache Montagen.

Bei der Auswahl eines Dodge-Einsatzes müssen der Wellendurchmesser und die Befestigungsart berücksichtigt werden. Codes wie INS-ER-DL-30M oder INS-ER-SC-100 identifizieren spezifische Modelle mit bestimmten Dichtungs- und Befestigungsmerkmalen. Die Befestigungsart kann mit Exzenterring oder mit Gewindestift erfolgen, je nach Design des Einsatzes, aber es ist immer ratsam, das Datenblatt zu überprüfen.

Für ein Angebot ist es am nützlichsten, den vollständigen auf dem Lager eingravierten Code zu senden oder, falls er nicht lesbar ist, die Wellen- und Gehäusemaße. Ein häufiger Fehler ist, nur nach dem Zollmaß zu fragen, ohne die Dichtungs- oder Befestigungsart anzugeben, was zu einem Einsatz führen kann, der nicht richtig klemmt. Bei MR vertreiben wir diese Einsätze und helfen Ihnen, die genaue Referenz zu identifizieren.

Y-Gehäuse mit Einsatzlager kombinieren den Einsatz mit einem Gehäuse aus Gusseisen oder Blech, das an der Struktur befestigt wird. Sie sind ideal für Antriebswellen in Förderbändern, Becherwerken und landwirtschaftlichen Maschinen. Die Wahl des Gehäuses hängt von der Art des Bodens, der Montageposition und den erwarteten radialen und axialen Lasten ab.

Im Dodge-Katalog finden sich Referenzen wie 130362, 124602 oder 124643, die kompletten Gehäusen mit Einsatz entsprechen. Die Nummer identifiziert eine spezifische Konfiguration von Gehäuse und Lager, daher ist es wichtig, sie genau zu kopieren. Wenn das Gehäuse stark beschädigt ist, kann der Abstand zwischen den Befestigungslöchern und der Wellendurchmesser gemessen werden.

Ein häufiger Fehler ist die Montage des Gehäuses auf einer unebenen Oberfläche, was zu Punktlasten und vorzeitigem Ausfall führt. Es muss auch überprüft werden, ob die Dichtung des Einsatzes für die Umgebung geeignet ist: In staubigen oder feuchten Bereichen ist eine Kontaktdichtung ratsam. Wir vertreiben diese Gehäuse und können Ihnen die richtige Variante für Ihre Anwendung nennen.

Dodge-Gehäuse ohne Einsatz sind Gehäuse, die zur Montage separater Lager oder als Ersatz für eine beschädigte Einheit verwendet werden. Sie werden aus Gusseisen, Stahl oder thermoplastischen Materialien hergestellt, und ihr Design bestimmt die Befestigungsart am Rahmen. In kontinuierlichen Produktionslinien verhindert ein starres und gut ausgerichtetes Gehäuse Vibrationen und vorzeitigen Verschleiß.

Bei der Auswahl eines Gehäuses muss man die Art des Lagers kennen, das es aufnehmen soll, und die Montageausrichtung: Stehend, Flansch oder Spann. Die Dodge-Nomenklatur enthält oft Buchstaben und Zahlen, die die Serie und Größe angeben, aber nicht immer intuitiv sind. Wenn Sie also das alte Gehäuse haben, reinigen Sie am besten den Bereich der Gravur und senden Sie ein Foto.

Bei MR vertreiben wir Dodge-Gehäuse und bieten Ihnen das genaue Ersatzteil an. Sie müssen nicht die vollständige Bezeichnung kennen: Mit dem Code des Teils oder den Hauptmaßen reicht es aus, um die Alternative zu identifizieren. Denken Sie daran, dass ein falsch gewähltes Gehäuse die Lebensdauer des Lagers beeinträchtigen kann, auch wenn dieses von guter Qualität ist.

Dodge-Riemenscheiben übertragen Kraft zwischen Wellen mittels Keilriemen oder Synchronriemen. Sie werden nach dem Wirkdurchmesser, der Anzahl und Art der Rillen und der Befestigungsbuchse an der Welle ausgewählt. In Anwendungen wie Pumpen, Kompressoren und Ventilatoren gewährleistet eine gut dimensionierte Riemenscheibe das gewünschte Übersetzungsverhältnis und reduziert den Schlupf.

Die Beispielcodes MA98, MA24 und MA60 entsprechen Riemenscheiben der Dodge-Linie. Um Verwechslungen zu vermeiden, ist es am besten, den Außendurchmesser zu messen, die Rillen zu zählen und die Art der Buchse zu überprüfen: konisch, mit Schraube oder Schnellspann.

Ein häufiger Fehler ist, eine abgenutzte Riemenscheibe durch eine mit gleichem Außendurchmesser, aber unterschiedlichem Rillenprofil zu ersetzen, was den Riemen beschädigt. Auch die Ausrichtung zwischen den Riemenscheiben muss überprüft werden: Eine Fehlausrichtung verkürzt die Lebensdauer des Riemens. Wir vertreiben Dodge-Riemenscheiben und beraten Sie bei der richtigen Auswahl.

Dodge-Getriebe werden verwendet, um die Drehzahl eines Motors zu reduzieren und das Drehmoment am Ausgang zu erhöhen. Die Auswahl erfordert die Kenntnis der Motorleistung, der Eingangsdrehzahl und der gewünschten Ausgangsdrehzahl. Auch die Art der Last (konstant, mit Stößen) und der Arbeitszyklus spielen eine Rolle, da sie den Betriebsfaktor definieren.

In der Maxum XTR-Reihe entsprechen Codes wie Maxum XTR 70, Maxum XTR 60 oder Maxum XTR 80 verschiedenen Gehäusegrößen. Für ein Angebot müssen der vollständige Code auf dem Typenschild, das Untersetzungsverhältnis, die Montageposition und die Art der Abtriebswelle angegeben werden.

Ein üblicher Fehler ist, ein Getriebe nur nach dem Untersetzungsverhältnis zu wählen, ohne das Ausgangsdrehmoment zu berücksichtigen. Wenn das erforderliche Drehmoment die Kapazität des Getriebes übersteigt, kommt es zu vorzeitigem Ausfall von Zahnrädern oder Lagern. Wir vertreiben Dodge-Getriebe und helfen Ihnen zu überprüfen, ob das ausgewählte Modell die Lasten Ihrer Anwendung bewältigt.

Dodge-Kegelbuchsen sind Befestigungselemente, die es ermöglichen, Riemenscheiben, Ritzel und andere Komponenten fest und konzentrisch auf Wellen zu montieren. Das System basiert auf einem geteilten Kegel, der mit Schrauben angezogen wird. Sie werden in Transmissionen aller Art eingesetzt, von landwirtschaftlichen Maschinen bis zu Industrieanlagen.

Bei der Auswahl einer Buchse müssen der Wellendurchmesser und die Bohrung der zu montierenden Komponente bekannt sein. Dodge-Buchsen werden durch einen auf der Stirnseite der Buchse eingravierten Code identifiziert. Wenn Sie den Code nicht haben, messen Sie den Außendurchmesser der Buchse, den Innendurchmesser und die Gesamtlänge, damit kann sie identifiziert werden.

Ein häufiger Fehler ist, die Schrauben einer Kegelbuchse ohne das empfohlene Anzugsdrehmoment nachzuziehen, was den Kegel verformen oder die Befestigung lockern kann. Es muss auch überprüft werden, dass die Welle vor der Montage keine Grate oder Rost aufweist. Bei MR vertreiben wir Kegelbuchsen und Dodge-Komponenten und nennen Ihnen die richtige Referenz nach Ihren Maßen.

Dodge-Ritzel und Zahnkränze werden in Kettengetrieben verwendet, während Keilriemen in Reibgetrieben eingesetzt werden. Die Auswahl des Ritzels hängt von der Kettenteilung, der Zähnezahl und der Art der Nabe ab. Riemen werden nach dem Profil (A, B, C usw.) und der Wirkungslänge ausgewählt.

Um ein Ritzel zu bestellen, ist es entscheidend, die Kettenteilung (z. B. 1/2 Zoll oder 5/8 Zoll) und die Zähnezahl zu kennen. Wenn das Ritzel stark abgenutzt ist, kann man die Zähne zählen und den Außendurchmesser messen, um die Teilung zu schätzen. Bei Riemen gibt der auf der Rückseite aufgedruckte Code normalerweise das Profil und die Länge an, aber wenn er gelöscht ist, kann man den Querschnitt und die Außenlänge messen.

Ein typischer Fehler ist, Ritzel und Ketten mit unterschiedlicher Teilung zu mischen, was zu beschleunigtem Verschleiß und Geräuschentwicklung führt. Auch die Spannung der Kette oder des Riemens muss überprüft werden: Zu straff überlastet die Lager, zu locker führt zu Springen. Wir vertreiben Dodge-Ritzel, Zahnkränze und Riemen und bieten Ihnen den kompletten Satz für Ihre Transmission an.
