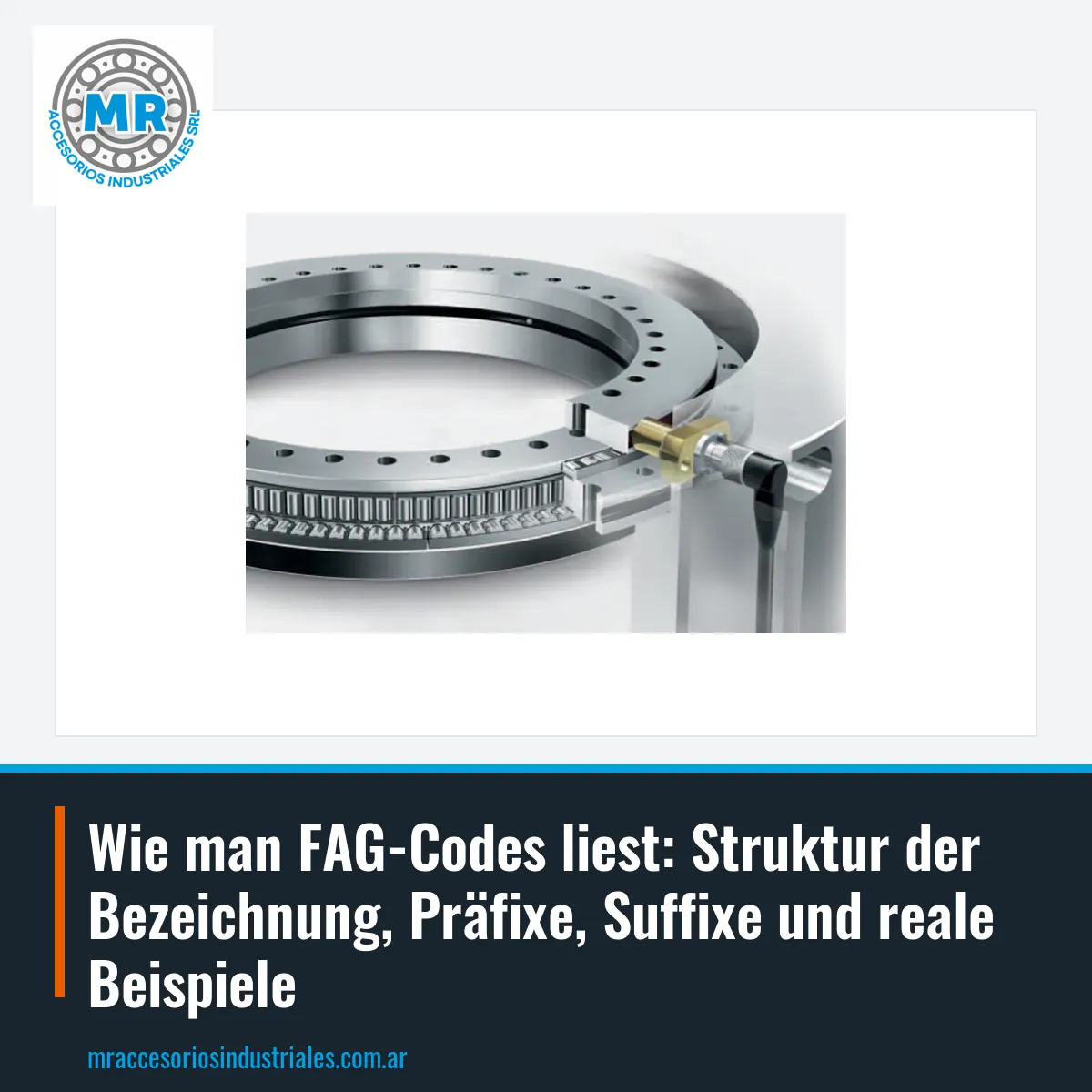

Wie man FAG-Codes liest: Struktur der Bezeichnung, Präfixe, Suffixe und reale Beispiele

FAG-Wälzlager werden durch ein standardisiertes Bezeichnungssystem identifiziert, das Zahlen und Buchstaben kombiniert. Dieser Code ist nicht willkürlich: Jeder Teil liefert Informationen über den Wälzlagertyp, seine Hauptabmessungen und Konstruktions- oder Materialmerkmale. Für einen Instandhaltungsleiter ist es entscheidend, ihn lesen zu können, wenn ein Teil ersetzt oder ein Angebot angefordert werden soll.

MR Accesorios Industriales vertreibt FAG-Wälzlager in Buenos Aires, Argentinien. Wir arbeiten mit einer breiten Palette von Referenzen, von Speziallagern bis hin zu Pendelrollen-, Zylinder- und Kegelrollenlagern. Wenn Sie den Code des Teils haben, erstellen wir Ihnen unkompliziert ein Angebot.

Die Bezeichnung eines FAG-Wälzlagers besteht in der Regel aus einem Grundcode, der Typ und Größe identifiziert, sowie Präfixen und Suffixen, die Konstruktionsvarianten, Materialien oder Behandlungen angeben. Bei einem Rillenkugellager kann der Grundcode beispielsweise eine vierstellige Zahl wie 6205 sein, wobei die 6 den Typ (Rillenkugellager) angibt und die folgenden Ziffern die Maßreihe und den Bohrungsdurchmesser definieren.

Bei Kegelrollenlagern kann der Grundcode eine Zahl wie 33115 sein, wobei die Serie 331 einem metrischen Kegelrollenlager entspricht und die 15 den Bohrungsdurchmesser in Millimetern angibt (15 x 5 = 75 mm). Diese Logik wiederholt sich in anderen Serien, aber es ist immer ratsam, dies mit dem Katalog des Herstellers zu überprüfen.

Präfixe werden dem Grundcode vorangestellt und geben in der Regel eine Konstruktionsvariante oder eine spezielle Serie an. Beispielsweise wird das Präfix SL bei Zylinderrollenlagern der leichten Serie verwendet, wie bei SL182226 oder SL183018. Diese Lager haben spezifische Merkmale hinsichtlich Tragfähigkeit und Käfigdesign.

Ein weiteres häufiges Präfix ist ZM, das bei Speziallagern wie ZM85 oder ZM70 auftritt. Im Allgemeinen kennzeichnen diese Präfixe Lager für besondere Anwendungen, wie Spindellagerungen oder Hochpräzisionseinheiten. Wenn Sie einen Code mit Präfix finden und sich über dessen Bedeutung nicht sicher sind, können Sie uns den vollständigen Code mitteilen.

Suffixe werden am Ende des Grundcodes hinzugefügt und liefern Informationen über das InnenDesign, die Dichtungen, den Käfig oder das Radialspiel. Beispielsweise gibt das Suffix 2RS an, dass das Lager zwei Gummidichtungen hat, eine auf jeder Seite, was es für Umgebungen mit Staub oder Feuchtigkeit geeignet macht. Das Suffix C3 gibt ein größeres Radialspiel als normal an, nützlich bei Wärmeausdehnung.

Bei Pendelrollenlagern ist das Suffix MB üblich, das einen bearbeiteten Messingkäfig angibt. Zum Beispiel bei 20222-MB oder 20240-MB kennzeichnet das Suffix MB diese Käfigart. Bei Kegelrollenlagern können die Suffixe den Kontaktwinkel oder das Käfigdesign angeben, obwohl in vielen Fällen der Grundcode das Lager bereits definiert.

Es ist wichtig, die Suffixe nicht mit dem Grundcode zu verwechseln. Wenn Sie Zweifel zu einem bestimmten Suffix haben, können Sie uns ein Foto des Teils oder den vollständigen Code senden, und wir helfen Ihnen bei der Identifizierung.

Damit Sie sehen, wie die Nomenklatur angewendet wird, zeigen wir einige Codes, die wir bei MR Accesorios Industriales vertreiben:

Pendelrollenlager: 20222-MB, 20240-MB, 24896-MB. Die Serie 202 oder 248 gibt Typ und Abmessungen an, und das Suffix MB den Messingkäfig.

Zylinderrollenlager: SL182226, SL183018, SL183036. Das Präfix SL gibt die leichte Serie an, und die folgenden Zahlen definieren die Größe.

Kegelrollenlager: 33115, 32915, 32326. Jede Zahl entspricht einer bestimmten Serie und einem bestimmten Durchmesser.

Abziehhülsen: AH211, AH209, AH308. Diese Zubehörteile werden zum Montieren von Lagern mit kegeligem Bohrung verwendet.

Speziallager: ZM85, ZM75, ZM70. Dies sind weniger verbreitete Referenzen, aber wir können sie auf Anfrage anbieten.

Wenn Sie ein FAG-Wälzlager ersetzen müssen, ist es am praktischsten, den vollständigen Code zur Hand zu haben, wie er auf dem Teil oder auf dem Typenschild der Maschine steht. Mit diesen Daten können Sie uns per WhatsApp oder E-Mail schreiben, und wir erstellen Ihnen ein Angebot für die genaue Referenz. Wenn das Lager stark beschädigt ist und der Code nicht lesbar ist, können Sie uns ein Foto und die Hauptabmessungen (Innen-, Außendurchmesser und Breite) senden, um die Alternative zu identifizieren.

Bei MR Accesorios Industriales arbeiten wir mit FAG-Wälzlagern und anderen Marken und helfen Ihnen, das richtige Teil für Ihre Anwendung zu finden. Zögern Sie nicht, uns zu jeder Referenz zu konsultieren, auch zu den weniger verbreiteten.

Das Lesen von FAG-Codes ist eine wertvolle Fähigkeit für jeden Instandhaltungsprofi. Die Kenntnis der Struktur der Bezeichnung, der Präfixe und Suffixe ermöglicht es Ihnen, das benötigte Wälzlager schnell zu identifizieren und Fehler bei der Bestellung zu vermeiden. Bei MR Accesorios Industriales mit Sitz in Buenos Aires, Argentinien, bieten wir Beratung und Angebote für FAG-Wälzlager für alle Arten von Industrien.

Wenn Sie einen FAG-Code zur Hand haben, schreiben Sie uns per WhatsApp oder E-Mail, und wir erstellen Ihnen schnell ein Angebot. Sie können uns auch ein Foto des Teils senden, wenn Sie sich über den Code nicht sicher sind. Wir sind hier, um Ihnen zu helfen, Ihre Maschine am Laufen zu halten.
