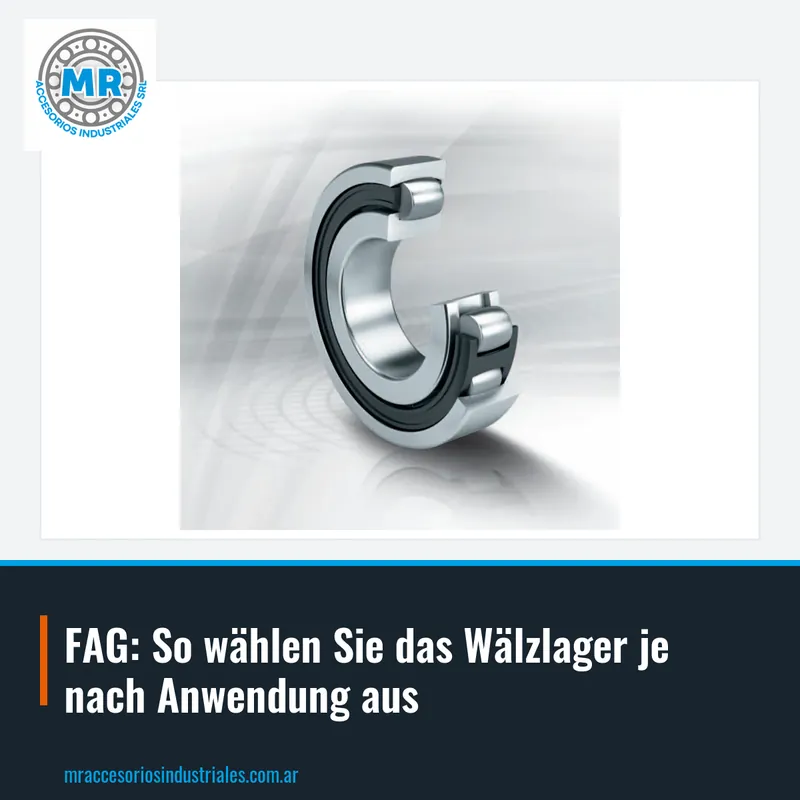

FAG: So wählen Sie das Wälzlager je nach Anwendung aus

FAG Spezialwälzlager sind für Anforderungen ausgelegt, die über die Standards hinausgehen, wie hohe Genauigkeiten, kombinierte Lasten oder beengte Bauräume. Sie sind häufig in Werkzeugmaschinen, Robotern und Messgeräten anzutreffen, wo Steifigkeit und Drehgenauigkeit entscheidend sind. Bei der Auswahl ist es wichtig, die Wellenanordnung und die an jedem Lagerpunkt wirkenden Kräfte zu analysieren.

In unserem Katalog führen wir Referenzen wie YRT50, ein Axial-Radial-Wälzlager, das in Drehtischen von Werkzeugmaschinen verwendet wird. Diese Art von Wälzlager wird direkt an der Maschine verschraubt und löst in einem einzigen Bauteil die axiale und radiale Lagerung. Für die Bestellung empfiehlt es sich, den vollständigen, auf dem Teil eingravierten Code zu senden oder, falls nicht lesbar, die Hauptmaße und ein Foto.

Ein häufiger Fehler ist, ein Spezialwälzlager durch ein Standardlager ähnlicher Abmessungen zu ersetzen, was zu vorzeitigen Ausfällen führen kann. Auch die Passung und die empfohlene Schmierung für jedes Modell müssen überprüft werden. Wenn Sie Zweifel bei der Auswahl haben, senden Sie uns den Code und die Daten des Geräts, und wir erstellen Ihnen ein Angebot für die exakte Referenz für Ihre Anwendung.

FAG Pendelrollenlager nehmen sehr hohe Radiallasten und mäßige Axiallasten auf und tolerieren Wellenfehlausrichtungen ohne Leistungsverlust. Sie sind die typische Wahl in Bergbauausrüstung, Mühlen, Industrieventilatoren und Förderbändern. Die sphärische Laufbahn des Außenrings verleiht ihnen diese Fähigkeit zur Selbstausrichtung.

Wir arbeiten mit Codes wie 20222-MB und 24896-MB, zwei Referenzen sehr unterschiedlicher Größen und Serien innerhalb dieser Linie. Bei der Angebotserstellung ist es wichtig anzugeben, ob das Wälzlager Vibrationen oder Stoßlasten ausgesetzt ist, da dies das interne Spiel und die Käfigart bestimmt. Auch der Zustand der Gehäuse und das Befestigungssystem auf der Welle sollten überprüft werden.

Ein häufiger Fehler ist die Montage dieser Wälzlager ohne Einhaltung des spezifizierten Radialspiels, was zu Überhitzung führt. Ein weiterer ist die Nichtberücksichtigung der geeigneten Schmierung für staubige oder feuchte Umgebungen. Wir vertreiben FAG Pendelrollenlager für verschiedene Anwendungen und helfen Ihnen, die richtige Referenz anhand des Codes oder der Maße zu bestätigen.

FAG Zylinderrollenlager zeichnen sich durch die Aufnahme hoher Radiallasten aus, und die Versionen mit Käfig arbeiten zudem gut bei hohen Drehzahlen. Sie sind häufig in Elektromotoren, Getrieben, Pumpen und Walzwerken zu finden. Ihr Design ermöglicht bei einigen Typen die axiale Verschiebung zwischen den Ringen, was die thermische Ausdehnung der Welle erleichtert.

In dieser Linie vertreiben wir Referenzen wie SL182226 und SL183018, Zylinderrollenlager ohne Käfig, vollrollig, die die radiale Tragfähigkeit vor die Drehzahl stellen. Um das richtige Modell zu wählen, müssen die Größe der Last, die Drehzahl und ob axiale Abstützung in einer oder beiden Richtungen erforderlich ist, bewertet werden. Auch die Überprüfung der Passung auf der Welle und im Gehäuse ist entscheidend.

Ein üblicher Fehler ist die Montage eines Zylinderrollenlagers ohne Berücksichtigung der thermischen Ausdehnung, was das Lager blockieren kann. Ein weiterer ist der Austausch eines Lagers mit Käfig gegen eines ohne Käfig oder umgekehrt, ohne die Betriebsdrehzahl des Geräts zu prüfen. Wir erstellen Ihnen ein Angebot für das benötigte FAG Zylinderrollenlager, senden Sie uns einfach den Code oder die Hauptmaße.

FAG Kegelrollenlager nehmen kombinierte Radial- und Axiallasten auf und sind üblich in Fahrzeugrädern, Getrieben und Spindeln. Ihre konische Geometrie ermöglicht die Einstellung des internen Spiels während der Montage, was dem System Steifigkeit verleiht. Sie werden in der Regel paarweise montiert, gegenüberliegend oder in Tandem, je nach Richtung der Axiallast.

Wir vertreiben Codes wie 33115 und 32326, die zu metrischen Serien gehören. Bei der Bestellung eines Kegelrollenlagers ist es entscheidend anzugeben, ob es in einfacher oder paarweiser Konfiguration verwendet wird und die Richtung der vorherrschenden Axiallast. Auch die Art der Passung und ob Vorspannung vorhanden ist, sollte angegeben werden, da dies das erforderliche interne Spiel ändert.

Ein häufiger Fehler ist die zu feste Einstellung des Kegelrollenlagers während der Montage, was zu übermäßiger Temperatur und vorzeitigem Verschleiß führt. Ein weiterer ist die Nichteinhaltung des empfohlenen Anzugsdrehmoments für die Befestigungsmutter. Wenn Sie den eingravierten Code oder die Maße haben, erstellen wir Ihnen ein Angebot für das exakte FAG Kegelrollenlager für Ihr Gerät.

FAG Rillenkugellager sind die vielseitigsten für mäßige Radial- und Axiallasten. Sie werden in Elektromotoren, Haushaltsgeräten, kleinen Pumpen und unzähligen Industriemaschinen eingesetzt. Ihr einfaches Design ermöglicht hohe Drehzahlen und geräuscharmen Betrieb bei geringem Wartungsbedarf.

Wir vertreiben Referenzen wie 6012 und 6030, zwei Maße derselben Serie mit unterschiedlichem Bohrungsdurchmesser. Bei der Auswahl eines Rillenkugellagers müssen die Dichtung oder Abdeckung berücksichtigt werden: 2RS für Gummidichtung auf beiden Seiten, 2Z für Metalldeckel und C3 für größeres internes Spiel als normal. Auch die Überprüfung der Passung auf der Welle und im Gehäuse ist wichtig.

Ein häufiger Fehler ist die Verwendung eines offenen Lagers in staubiger oder feuchter Umgebung, was seine Lebensdauer verkürzt. Ein weiterer ist die Nichteinhaltung des spezifizierten internen Spiels, insbesondere bei Anwendungen mit Temperaturschwankungen. Wir erstellen Ihnen ein Angebot für das benötigte FAG Rillenkugellager, senden Sie uns einfach den Code oder die Maße, und wir bestätigen Ihnen die entsprechende Dichtung und das Spiel.

FAG Schrägkugellager sind für die Aufnahme kombinierter Lasten ausgelegt, mit überwiegender Axiallast in einer Richtung. Sie sind typisch in Pumpen, Kompressoren, Getrieben und Spindeln von Werkzeugmaschinen. Sie werden paarweise oder in Sätzen montiert, um Axiallasten in beide Richtungen aufzunehmen und hohe Steifigkeit zu erreichen.

In dieser Kategorie arbeiten wir mit Serien wie 7200 und 7300, einreihig, und 3200, doppelreihig. Bei der Angebotserstellung ist es entscheidend anzugeben, ob das Wälzlager einzeln oder paarweise verwendet wird und die Richtung der Axiallast. Auch ob Vorspannung erforderlich ist, sollte angegeben werden, da dies das interne Spiel und die Leistung des Satzes bestimmt.

Ein häufiger Fehler ist die Montage eines Schrägkugellagers verkehrt herum, was seine Axialtragfähigkeit aufhebt. Ein weiterer ist die Nichteinhaltung der O- oder X-Anordnung gemäß den Angaben des Geräteherstellers. Wir vertreiben FAG Schrägkugellager für verschiedene Anwendungen und helfen Ihnen, die richtige Referenz zu bestätigen.

FAG Axialkugellager nehmen reine Axiallasten in einer Richtung auf, wie in Winden, Drehtellern und Hebesystemen. Pendelkugellager hingegen tolerieren Fehlausrichtungen und leichte Axiallasten und sind nützlich in Anwendungen, bei denen sich die Welle biegen kann. Bei Axiallagern ist die korrekte Ausrichtung der Stützscheiben entscheidend.

Wir vertreiben Referenzen dieser Unterkategorien, wie Serien 51100 und 51200 für Axiallager und Serien 1200 und 1300 für Pendelkugellager. Bei der Bestellung ist es wichtig anzugeben, ob die Axiallast in eine Richtung oder wechselnd wirkt und ob zusätzliche Radiallasten vorhanden sind. Auch der Zustand der Auflageflächen und das Schmiersystem sollten überprüft werden.

Ein häufiger Fehler ist die Verwendung eines Axialkugellagers, wo Radiallast auftritt, was zu schnellen Ausfällen führt. Ein weiterer ist die Nichteinhaltung der Ausrichtung zwischen den Scheiben, was Vibrationen und Verschleiß erzeugt. Wir erstellen Ihnen ein Angebot für das benötigte FAG Axial- oder Pendelkugellager, senden Sie uns einfach den Code, die Maße oder ein Foto des Teils.
