Tecma Drive Auswahl nach Anwendung: Last, Geschwindigkeit, Umgebung und Montage

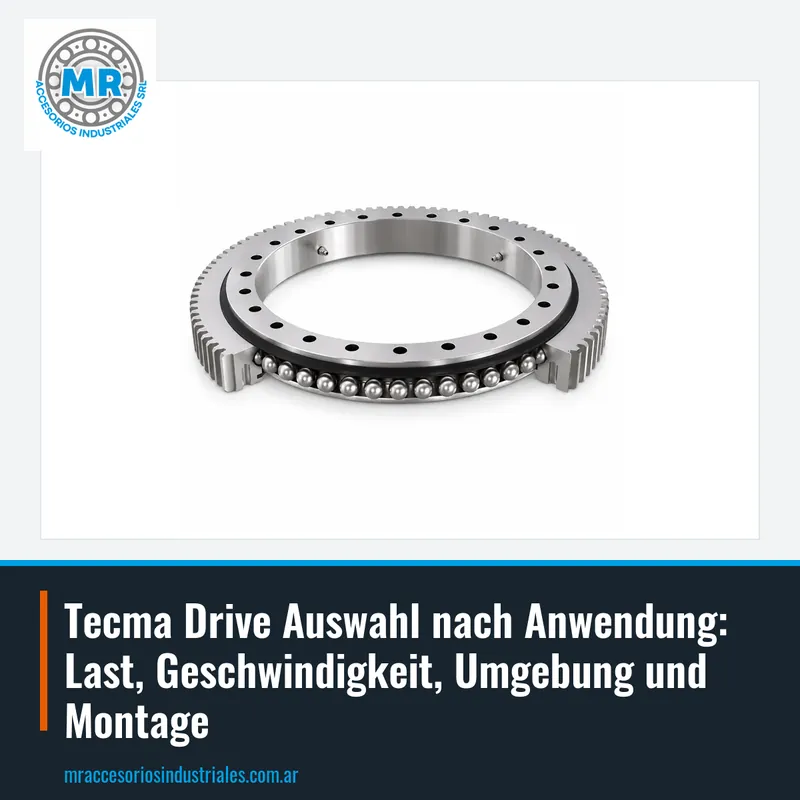

Ein Tecma Drive Drehkranz ist ein Wälzlager mit großem Durchmesser, das gleichzeitig axiale, radiale Lasten und Kippmomente aufnimmt. Er wird eingesetzt, wenn eine Struktur präzise und stabil drehen muss, wie bei Kränen, Hubarbeitsbühnen oder Drehtischen. Im Gegensatz zu einem herkömmlichen Wälzlager ist die Laufbahn in einen verzahnten oder glatten Ring integriert, was die Montage vereinfacht. Bei MR sind wir exklusiver Vertreter von Tecma Drive in Argentinien und helfen Ihnen, das richtige Modell auszuwählen.

Diese Drehkränze kommen in Geräten vor, bei denen die Drehung Teil des Arbeitszyklus ist: Bagger, Windkraftanlagen, Schweißpositionierer und sogar Drehbühnen. Die Auswahl hängt von der maximalen Last, der Drehgeschwindigkeit und der Arbeitsumgebung ab. Zum Beispiel ist ein Drehkranz für einen Hafenkran nicht derselbe wie für einen Werkstatt-Teilkopf. Deshalb sollte man von den Anwendungsdaten ausgehen, bevor man den Katalog ansieht.

Um einen Tecma Drive Drehkranz zu identifizieren, suchen Sie den eingravierten Code am Ring oder am Typenschild des Geräts. Codes wie E.750.20.00.C oder E.850.20.00.B kennzeichnen Tecma Drive Drehkränze. Wenn das Gerät importiert ist, kann es einen Code eines anderen Herstellers tragen; in diesem Fall senden Sie uns das Maß und die Verzahnungsart, um die Entsprechung zu finden. Es ist immer ratsam, den Teilkreisdurchmesser und den Modul der Verzahnung vor der Angebotserstellung zu überprüfen.

Die Tecma Drive Drehmodule kombinieren einen Drehkranz mit seinem Antriebsmechanismus in einer einzigen geschlossenen Einheit. Sie sind ideal, wenn eine kontrollierte Drehung benötigt wird, ohne ein separates Getriebesystem zu entwerfen. Sie werden in Bearbeitungstischen, Werkzeugwechslern und Automatisierungsgeräten eingesetzt. Durch die Integration reduzieren sie die Montagezeit und Ausrichtungsfehler.

Innerhalb dieser Linie kennzeichnen Codes wie TD-W9-RA, TD-R7-RL und TD-E7-RL Tecma Drive Drehmodule, und mit dem vollständigen Code erstellen wir Ihnen ein Angebot für das genaue Modell. Ein Drehmodul ist nützlich, wenn der Platz begrenzt ist oder eine Plug-and-Play-Lösung gesucht wird. Bei Anwendungen mit wiederholten Zyklen vereinfacht es die Wartung.

Bei der Bestellung eines Drehmoduls ist es entscheidend, die gewünschte Ausgangsdrehzahl, das erforderliche Drehmoment und die zu tragende Last anzugeben. Außerdem muss festgelegt werden, ob die Drehung kontinuierlich oder intermittierend ist, da dies die Motorauswahl beeinflusst. Wenn Sie ein Foto des Typenschilds oder den vollständigen Code haben, erstellen wir ein Angebot für das genaue Ersatzteil. Es ist nicht nötig, etwas zu zerlegen: Mit diesen Daten kann begonnen werden.

Die Last ist das erste Kriterium für die Auswahl eines Tecma Drive Drehkranzes oder -moduls. Nicht nur das Gesamtgewicht ist wichtig, sondern auch seine Verteilung: reine Axiallast, Radiallast oder kombiniert mit Kippmoment. Das Kippmoment tritt auf, wenn die Last außermittig ist, wie bei einem Kran mit ausgefahrenem Ausleger. Eine falsche Berechnung führt zu vorzeitigem Verschleiß oder strukturellem Versagen.

Zur Schätzung der Last benötigt man das Gewicht des drehenden Teils, den Abstand vom Drehzentrum zum Angriffspunkt und die dynamischen Kräfte. Bei Anwendungen mit Stoßbelastung, wie Brecher oder Abbruchgeräte, muss ein Betriebsfaktor berücksichtigt werden. Die Kataloge für Drehkränze enthalten normalerweise Tragfähigkeitskurven, die Axiallast, Radiallast und Moment in Beziehung setzen. Mit diesen Diagrammen überprüft man, ob das gewählte Modell im sicheren Bereich arbeitet.

Ein häufiger Fehler ist, einen Drehkranz nur nach dem Durchmesser auszuwählen, ohne das Kippmoment zu überprüfen. Ein anderer ist, die Prüflast oder gelegentliche Überlastungen nicht zu berücksichtigen. Bei der Angebotserstellung senden Sie das maximale Gewicht, den Überhangabstand und die Bewegungsart. Mit diesen Daten helfen wir Ihnen bei MR, das geeignete Modell innerhalb der Tecma Drive Linie auszuwählen.

Die Drehgeschwindigkeit beeinflusst die Auswahl des Lagertyps und die Schmierung. Tecma Drive Drehkränze für niedrige Geschwindigkeiten, wie bei Kränen oder Solarnachführungen, priorisieren die Tragfähigkeit. Bei Bearbeitungstischen oder Sortieranlagen kann die Geschwindigkeit höher sein und erfordert ein Design mit geringerer Reibung. Der Arbeitszyklus ist ebenfalls wichtig: Eine kontinuierliche Drehung verschleißt anders als eine intermittierende.

Bei den Drehmodulen hängt die Ausgangsdrehzahl vom gewählten Antrieb ab, daher sollte sie vor der Angebotserstellung festgelegt werden. Immer muss die maximal zulässige Drehzahl des Drehkranzes überprüft werden, die im Datenblatt angegeben ist. Das Überschreiten dieser Grenze erzeugt Wärme und reduziert die Lebensdauer.

Bei der Angebotserstellung geben Sie die Drehzahl in Umdrehungen pro Minute oder die Zeit pro Zyklus an. Geben Sie auch an, ob die Drehung in eine Richtung oder alternierend erfolgt, da dies den Zahnverschleiß beeinflusst. Wenn das Gerät kontinuierlich arbeitet, sollte ein Schmierplan vorgesehen werden. Bei MR beraten wir Sie zum Fetttyp und zur Häufigkeit je nach Anwendung.

Die Umgebung bestimmt die Wahl der Dichtungen und Schmierstoffe in einem Tecma Drive Drehkranz. In Umgebungen mit abrasivem Staub, wie Steinbrüchen oder Stahlwerken, sind wirksame Dichtungen erforderlich, um das Eindringen von Partikeln zu verhindern. Feuchtigkeit oder Hochdruckreinigung erfordern Korrosionsschutz. Extreme Temperaturen, sowohl hohe als auch niedrige, verändern die Viskosität des Fetts und das innere Spiel.

Für raue Bedingungen gibt es Varianten mit speziellen Dichtungen und Oberflächenbehandlungen. Bei der Bestellung eines Drehkranzes geben Sie an, ob er Chemikalien, Salzwasser oder intensiver UV-Strahlung ausgesetzt ist. In Geräten für die Lebensmittelindustrie kann ein lebensmittelechtes Schmierfett erforderlich sein. Diese Details stehen nicht immer im Code, daher ist es ratsam, die Umgebung bei der Angebotserstellung zu beschreiben.

Ein häufiger Fehler ist, einen Standard-Drehkranz in einer korrosiven Umgebung zu verwenden und zu erwarten, dass er genauso lange hält. Ein anderer ist, in schmutzigen Umgebungen nicht mit der richtigen Häufigkeit nachzuschmieren. Wenn das Gerät bereits einen beschädigten Drehkranz hat, senden Sie Fotos des Verschleißes und der Arbeitsumgebung. So können wir Ihnen das richtige Modell und den Wartungsplan empfehlen.

Die Montage eines Tecma Drive Drehkranzes erfordert eine ebene und steife Auflagefläche. Wenn die Basis verformt ist, arbeitet das Lager unter Zwang und verschleißt vorzeitig. Die Schrauben müssen hochfest sein und über Kreuz mit dem vom Hersteller angegebenen Drehmoment angezogen werden. Eine mangelhafte Befestigung ist eine häufige Ursache für Feldausfälle.

Vor der Montage prüfen Sie, ob die Verzahnung sauber und gratfrei ist. Bei Drehkränzen mit Außenverzahnung muss das Ritzel korrekt ausgerichtet sein, um Punktlasten zu vermeiden. Drehmodule wie das TD-R7-RL kommen als vormontierte Einheit, was die Installation vereinfacht. Trotzdem müssen die Planheit der Basis und das Anziehen der Schrauben kontrolliert werden.

Ein typischer Fehler ist, die Schrauben nach einiger Zeit nachzuziehen, ohne das ursprüngliche Drehmoment zu überprüfen. Ein anderer ist, auf dem Drehkranz zu schweißen, ohne die Laufbahnen vor Spritzern zu schützen. Wenn Sie Zweifel am Verfahren haben, fragen Sie uns vor der Installation. Bei MR beraten wir Sie mit den Empfehlungen von Tecma Drive für Ihre Anwendung.

Um ein Angebot für einen Tecma Drive Drehkranz zu erhalten, senden Sie den vollständigen Code, wenn Sie ihn haben, wie E.750.20.00.C oder I.650.20.00.C. Wenn er nicht lesbar ist, messen Sie den Außendurchmesser, den Lochdurchmesser und die Gesamthöhe. Geben Sie auch die Verzahnungsart an: außen, innen oder ohne Zähne. Mit diesen Daten identifizieren wir bei MR das genaue Modell.

Bei Drehmodulen steht der Code normalerweise auf dem Typenschild der Einheit, zum Beispiel TD-W9-RA oder TD-E7-RL. Wenn das Gerät sehr alt ist, hilft ein Foto des Typenschilds und der Einheit bei der Identifizierung. Geben Sie die Anwendung und die Arbeitsbedingungen an, um die Auswahl zu validieren. Wir sind exklusiver Vertreter von Tecma Drive in Argentinien, daher verfügen wir über Informationen aus erster Hand.

Sie können uns per WhatsApp oder E-Mail mit dem Code, den Maßen oder einem Foto des Teils kontaktieren. Wir antworten umgehend mit dem Angebot. Sie müssen das Gerät nicht zerlegen: Mit den grundlegenden Daten kann begonnen werden. Wenn Sie technische Beratung benötigen, helfen wir Ihnen auch bei der Wahl zwischen Drehkranz und Modul je nach Projekt.
