So wählen Sie SNR nach Anwendung: Last, Drehzahl, Umgebung und Montage

Bei der Auswahl eines SNR Wälzlagers wird zuerst die Last bewertet, die es aufnehmen muss. Y-Wälzlager, auch Stecklager genannt, sind für radiale Lasten und bestimmte moderate axiale Lasten ausgelegt. In Anwendungen wie Förderern, Ventilatoren oder Landmaschinen ist die Last oft konstant und richtungsfest. Deshalb sollte die dynamische Tragzahl des Modells mit der tatsächlichen Anforderung der Maschine verglichen werden.

Die Last bestimmt auch, ob ein Wälzlager mit Gewindestiften oder Exzenterring geeignet ist. Bei Vibrationen oder häufigen Anläufen verbessert die Exzenterfixierung den Halt auf der Welle. Ein Code wie UC210G2 entspricht einem Stecklager mit Gewindestiften, während EX212G2 eine Exzenterfixierung angibt. Die Wahl zwischen beiden hängt von der Stabilität ab, die die Montage benötigt.

Ein häufiger Fehler ist die Unterdimensionierung des Wälzlagers, um Platz zu sparen. Wenn die Last die Kapazität des Stecklagers übersteigt, beschleunigt sich der Verschleiß und es kommt zu vorzeitigen Ausfällen. Für ein Angebot sollten Sie den vollständigen Code, die Wellenmaße und eine Beschreibung der Last senden. Bei MR, als offizieller SNR Distributor, helfen wir Ihnen zu prüfen, ob das gewählte Modell für die Anwendung geeignet ist.

Die Drehzahl ist ein weiterer entscheidender Faktor bei der Auswahl eines SNR Wälzlagers. Y-Wälzlager sind für moderate Drehzahlen geeignet, typisch für industrielle und landwirtschaftliche Maschinen. Wenn die Maschine sehr schnell dreht, muss geprüft werden, ob das Modell diese Bedingung ohne Überhitzung bewältigt. Innere Reibung und Schmierung beeinflussen direkt die Leistung bei hoher Drehzahl.

Die Umgebungstemperatur und die vom Wälzlager selbst erzeugte Wärme beeinflussen das innere Spiel und die Lebensdauer. In heißen Umgebungen wie Öfen oder Trocknern wird empfohlen, Varianten mit größerem inneren Spiel zu prüfen, die mit dem Suffix C3 gekennzeichnet sind. Zum Beispiel ermöglicht ein Y-Wälzlager mit C3-Spiel die Wärmeausdehnung ohne zu blockieren. Es ist immer ratsam, die Betriebstemperatur vor der Festlegung des Modells zu bestätigen.

Bei der Angebotsanfrage ist es hilfreich, die Drehzahl in U/min und die geschätzte Temperatur anzugeben. Mit diesen Daten empfehlen wir bei MR das geeignetste SNR Stecklager. Es sollte nicht angenommen werden, dass alle Y-Wälzlager die gleichen Bedingungen aushalten. Ein Code wie UC208G2 kann für viele Anwendungen geeignet sein, aber Drehzahl und Temperatur bestimmen, ob es die beste Option ist.

Die Arbeitsumgebung bestimmt die Wahl der Dichtung und den Schutz des SNR Wälzlagers. An Orten mit Staub, Schmutz oder Feuchtigkeit sind Gummidichtungen effektiver als Metallabdeckungen. Y-Wälzlager haben oft beidseitige Dichtungen, ein Design, das das Fett zurückhält und das Eindringen von Verunreinigungen verhindert.

In sehr schmutzigen Anwendungen wie Mühlen oder Bergbauausrüstung können Gehäuse mit Stecklager und zusätzlichen Dichtungssystemen gewählt werden. Das Gehäuse schützt das Wälzlager und erleichtert die Montage in der Struktur. Ein Beispiel ist das Gehäuse UCP205, das ein UC-Stecklager mit einem Stehlagergehäuse kombiniert. Für korrosive Umgebungen sollten Varianten mit speziellen Behandlungen geprüft werden.

Ein häufiger Fehler ist die Verwendung von offenen Wälzlagern oder solchen mit Metallabdeckungen in feuchten Umgebungen. Das beschleunigt Korrosion und Ausfall. Beschreiben Sie bei der Angebotsanfrage die Arbeitsumgebung: Vorhandensein von Wasser, Staub, Chemikalien oder Vibration. Mit diesen Informationen zeigen wir Ihnen bei MR das am besten geeignete SNR Wälzlager oder Gehäuse, damit die Maschine ohne unvorhergesehene Stillstände läuft.

Die korrekte Montage ist entscheidend für die Leistung eines SNR Wälzlagers. Y-Stecklager werden mit Gewindestiften oder Exzenterring auf der Welle befestigt. Die Befestigung mit Gewindestiften ist einfach, ideal für Wellen mit geringer Vibration. Die Exzenterbefestigung bietet dagegen höheren Widerstand gegen Verdrehen und wird bei Maschinen mit ruckartigen Anläufen empfohlen.

Die Passung zwischen Wälzlager und Welle muss angemessen sein, um ein Verrutschen zu vermeiden. Wenn die Welle verschlissen ist oder Toleranzen außerhalb der Norm aufweist, kann das Stecklager durchdrehen. In solchen Fällen kann die Welle nachbearbeitet oder ein Wälzlager mit spezieller Bohrung verwendet werden. Der Code EX212G2 gibt ein Stecklager mit Exzenter an, während UC210G2 Gewindestifte verwendet.

Bei der Montage ist es wichtig, das Wälzlager nicht direkt zu schlagen. Die Kraft darf nur auf den Ring ausgeübt werden, der justiert wird. Eine unsachgemäße Montage beschädigt die Dichtungen und die Laufbahnen. Um ein Ersatzteil anzufordern, senden Sie den auf dem Teil eingravierten Code und die Wellenmaße. Bei MR, als offizieller SNR Distributor, bieten wir Ihnen das genaue Stecklager an, das Ihre Maschine benötigt.

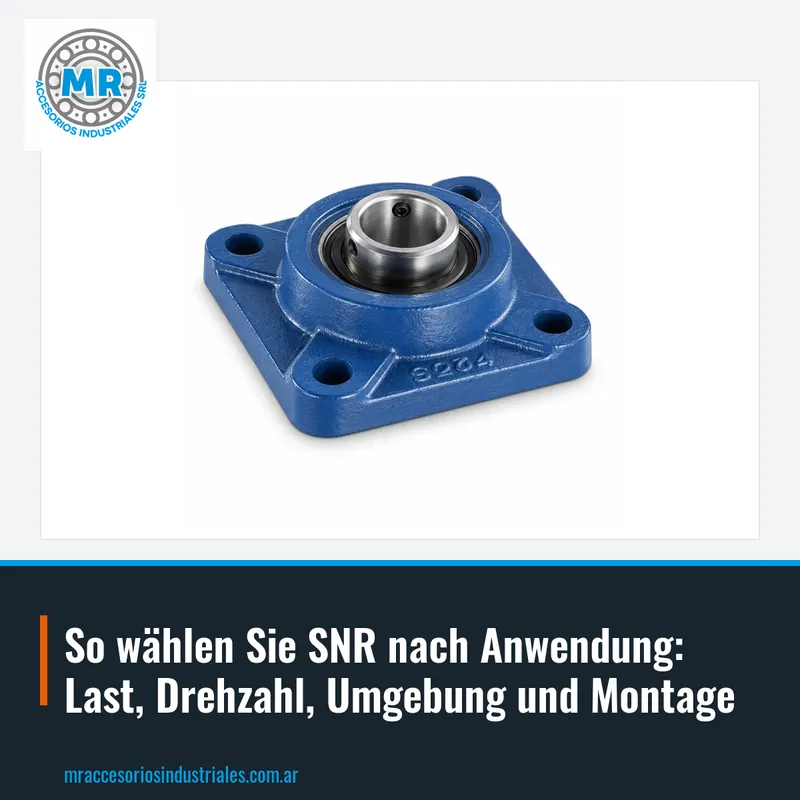

Die SNR Y-Gehläuse mit Stecklager kombinieren ein Stecklager und ein Stehlager- oder Flanschgehäuse. Sie sind ideal für schnelle Montagen in Strukturen, da sie keine bearbeitete Aufnahme erfordern. Sie werden in Förderern, Aufzügen, Mischern und landwirtschaftlichen Geräten eingesetzt. Das Gehäuse kann aus Gusseisen, gestanztem Blech oder thermoplastischem Material sein, je nach Anforderung.

Der Code des Gehäuses gibt den Gehäusetyp und das enthaltene Stecklager an. Zum Beispiel ist UCP205 ein Stehlagergehäuse mit UC-Stecklager und 25 mm Bohrung. EXP205 entspricht einem Gehäuse mit exzenterfixiertem Stecklager. Die Wahl hängt vom Design der Maschine und dem verfügbaren Platz ab.

Ein häufiger Fehler ist, nur das Stecklager zu ersetzen und das verschlissene Gehäuse zu belassen. Wenn das Gehäuse verformt oder gerissen ist, arbeitet das neue Wälzlager nicht richtig. Es ist ratsam, den Zustand des gesamten Gehäuses bei der Wartung zu überprüfen. Für ein Angebot senden Sie den Code des Gehäuses oder ein Foto des Typenschilds. Bei MR zeigen wir Ihnen die SNR Option, die am besten zu Ihrer Montage passt.

SNR Wälzlager und Gehäuse tragen einen eingravierten Code, der das Modell und seine Eigenschaften identifiziert. Dieser Code ist der sicherste Weg, um einen exakten Ersatz zu bestellen. Zum Beispiel gibt UC210G2 ein Stecklager der UC-Serie mit 50 mm Bohrung an. Der Code kann Suffixe wie 2RS für Gummidichtung oder C3 für größeres inneres Spiel enthalten.

Neben dem Code ist es ratsam, den Wellendurchmesser und den Gehäusedurchmesser zu messen. Diese Maße helfen zu bestätigen, dass das Wälzlager das richtige ist. Bei Gehäusen kann der Abstand zwischen den Befestigungslöchern überprüft werden. Wenn der Code gelöscht ist, ermöglichen die Maße und ein Foto des Teils die Identifikation des Modells. Bei MR arbeiten wir mit dem SNR Katalog, um die genaue Referenz zu finden.

Ein häufiger Fehler ist, ein Wälzlager nur nach dem Wellenmaß zu bestellen, ohne die Art der Befestigung oder die Dichtung zu prüfen. Das kann zu einem Stecklager führen, das nicht passt oder nicht richtig dichtet. Es ist immer besser, den vollständigen Code und, wenn möglich, ein Foto zu senden. Mit diesen Daten bieten wir Ihnen bei MR das SNR Wälzlager oder Gehäuse an, das Ihrer Anwendung entspricht.

Einer der häufigsten Fehler ist, die tatsächliche Last der Maschine nicht zu berücksichtigen. Wenn das SNR Wälzlager kleiner als nötig ist, fällt es vorzeitig aus. Ein weiterer Fehler ist, die Umgebung zu ignorieren: ein Stecklager ohne geeignete Dichtungen an einem Ort mit Staub oder Wasser zu verwenden. Auch Montagefehler werden gemacht, wie das Schlagen auf das Wälzlager oder das Aufzwingen auf eine verschlissene Welle.

Bei der Bestellung eines Ersatzteils senden einige Kunden nur das Wellenmaß und nicht den Code. Das kann zu Verwechslungen führen, da es Stecklager mit demselben Maß, aber unterschiedlicher Befestigung oder Dichtung gibt. Zum Beispiel sind ein UC-Stecklager mit Gewindestiften und ein EX mit Exzenter nicht austauschbar, wenn die Maschine eine bestimmte Befestigungsart erfordert. Es ist immer ratsam, den auf dem Teil eingravierten Code zu überprüfen.

Bei MR, als offizieller SNR Distributor, helfen wir Ihnen, diese Fehler zu vermeiden. Wenn Sie Zweifel haben, welches Wälzlager oder Gehäuse Sie wählen sollen, senden Sie uns den Code, die Maße oder ein Foto. Wir bieten Ihnen die richtige Option für Ihre Anwendung an und geben Ihnen Hinweise zur Montage. So verlängern Sie die Lebensdauer des Wälzlagers und vermeiden Anlagenstillstände.
