Wie man Link-Belt je nach Anwendung auswählt: Last, Drehzahl, Umgebung und Montage

Das Y-Lager, auch Einsatz genannt, erkennt man an seinem kugeligen Außenring und einem Innenring, der auf beiden Seiten hervorsteht. Diese Konstruktion ermöglicht die Aufnahme in Steh- oder Flanschgehäusen und den Ausgleich kleinerer Wellenausrichtungsfehler. In der Link-Belt-Reihe sind die Codes ER27, ER23 und ER24 typische Beispiele dieser Unterkategorie. Sie werden häufig in Förderern, Landmaschinen und Materialhandhabungsgeräten eingesetzt.

Um den richtigen Einsatz auszuwählen, definieren Sie zunächst den Wellendurchmesser in Zoll oder Millimetern. Prüfen Sie dann die Befestigungsart: Einige haben Gewindestifte, andere Exzenter oder Spannhülsen. Auch die Umgebung ist wichtig: Bei Staub oder Feuchtigkeit empfiehlt sich ein Einsatz mit zusätzlichen Dichtungen.

Fordern Sie ein Angebot an, indem Sie den vollständigen Code und das Wellenmaß angeben. Wenn das Lager beschädigt ist, hilft ein Foto des Teils, die Serie zu identifizieren. Verwechseln Sie Einsätze nicht mit gewöhnlichen Rillenkugellagern: Der kugelige Außenring ist der entscheidende Unterschied. Bei MR vertreiben wir Link-Belt-Einsätze und nennen Ihnen die richtige Alternative für Ihre Anwendung.

Pendelrollenlager haben zwei Reihen tonnenförmiger Rollen und einen Außenring mit kugeliger Laufbahn. Dadurch können sie hohe Radiallasten und Axiallasten in beide Richtungen aufnehmen und Wellenfehlausrichtungen tolerieren. In der Link-Belt-Reihe sind die Codes 6203U, 6608U und B623L Beispiele dieser Unterkategorie. Sie werden in Ventilatoren, Pumpen, Getrieben und schweren Maschinen eingesetzt.

Bei der Auswahl eines Pendelrollenlagers berücksichtigen Sie die Größe der Radiallast und die Drehzahl. Wenn sich die Welle biegen kann oder die Gehäuse nicht perfekt ausgerichtet sind, ist dieser Lagertyp eine gute Wahl. Prüfen Sie das interne Spiel: Ein C3-Spiel kann erforderlich sein, wenn Temperaturunterschiede zwischen Welle und Gehäuse auftreten.

Fordern Sie ein Angebot an, indem Sie den vollständigen Code und die Maße für Innen-, Außen- und Breitendurchmesser senden. Wenn Sie den Code nicht haben, hilft ein Foto mit einem Lineal daneben, um die Abmessungen zu schätzen. Vermeiden Sie die Montage eines Pendelrollenlagers durch direkte Schläge auf die Rollen: Verwenden Sie eine Hülse, die am Innenring anliegt. Wir vertreiben Link-Belt-Pendelrollenlager und helfen Ihnen, die Referenz zu bestätigen.

Zylinderrollenlager zeichnen sich durch ihre zylindrischen Rollen und geraden Laufbahnen aus. Sie tragen sehr hohe Radiallasten und ermöglichen hohe Drehzahlen, tolerieren jedoch keine signifikanten Fehlausrichtungen. In der Link-Belt-Reihe repräsentieren die Serien 6200, 1000 und 1200 diese Unterkategorie. Sie werden in Elektromotoren, Getriebegehäusen und Werkzeugmaschinen eingesetzt.

Bei der Auswahl eines Zylinderrollenlagers achten Sie auf die Ringkonstruktion: Sie kann Bordstege an einem oder beiden Ringen haben, was bestimmt, ob es Axiallast in eine Richtung aufnehmen kann. Auch der Käfig ist wichtig: Blechkäfige sind üblich, Bronze- oder Polyamidkäfige kommen in speziellen Anwendungen vor.

Fordern Sie ein Angebot an, indem Sie die Serie und den Wellendurchmesser oder den vollständigen Code angeben, falls vorhanden. Wenn das Lager durch Überhitzung ausgefallen ist, prüfen Sie die Schmierung und die Einstellung vor dem Austausch. Vermeiden Sie die Verwendung von Zylinderrollenlagern bei Wellen mit Winkelabweichung: Sie werden an den Kanten entlastet und fallen vorzeitig aus. Bei MR erstellen wir Ihnen ein Angebot für Link-Belt-Zylinderrollenlager nach Ihrem Bedarf.

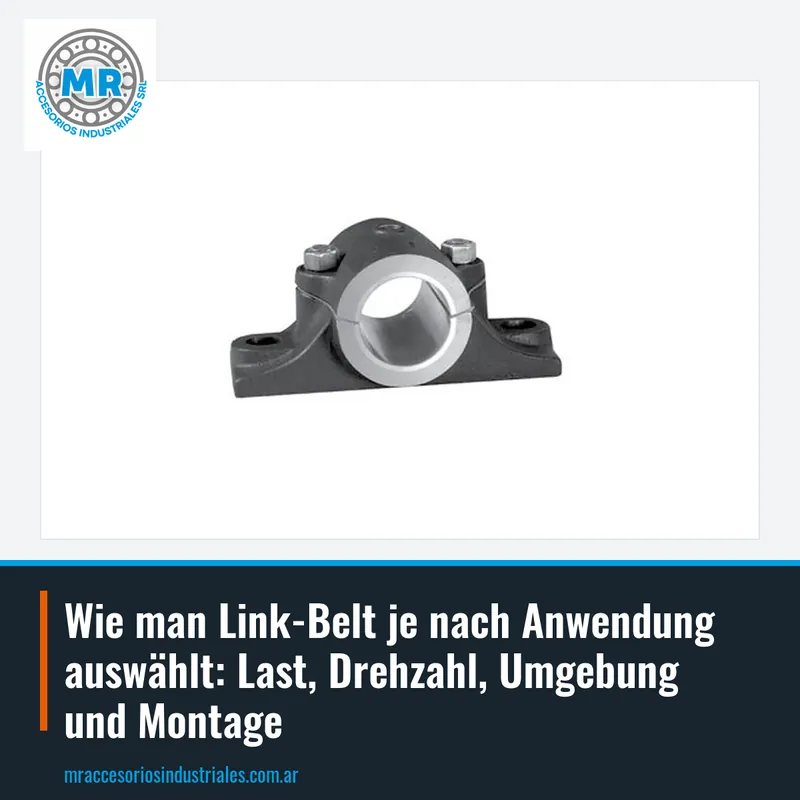

Link-Belt-Gehäuse sind die Gehäuse, in denen Einsatzlager oder Pendelrollenlager untergebracht werden. Sie können als Stehlager, Flanschlager, Spannlager oder Hängelager ausgeführt sein, je nach Montageart. Die Codes PU326, PU344 und 21247 sind Beispiele dieser Unterkategorie. Sie werden in Förderern, Elevatoren, Rührwerken und Prozessanlagen eingesetzt.

Bei der Auswahl eines Gehäuses definieren Sie zunächst die Montageart: auf einer flachen Unterlage, an einer Wand oder am Ende einer Spannwelle. Prüfen Sie dann den Lochdurchmesser und den Abstand zwischen den Befestigungsschrauben. Wenn das Gehäuse mit Waschvorgängen oder Feuchtigkeit in Berührung kommt, geben Sie dies bei der Angebotsanfrage an.

Fordern Sie ein Angebot an, indem Sie den Code des Gehäuses und des darin enthaltenen Lagers oder die Montagemaße senden. Wenn das Gehäuse gerissen ist, prüfen Sie, ob Stöße oder übermäßige Vibrationen aufgetreten sind. Vermeiden Sie das Schweißen des Gehäuses an der Struktur mit eingesetztem Lager: Die Hitze beschädigt die Dichtungen und das Schmierfett. Wir vertreiben Link-Belt-Gehäuse und beraten Sie bei der Auswahl.

Das Y-Gehäuse mit Einsatzlager ist eine montagefertige Einheit: Es enthält das Gehäuse und den entsprechenden Link-Belt-Einsatz. Die Codes TU322, TU336 und TU335 sind Beispiele dieser Unterkategorie. Sie werden in Anwendungen eingesetzt, bei denen einfache Montage und schneller Austausch gefragt sind, wie in Förderern und Landmaschinen.

Bei der Auswahl einer kompletten Einheit prüfen Sie den Wellendurchmesser und die Gehäuseart: Stehlager, quadratischer Flansch, ovaler Flansch oder Spannlager. Berücksichtigen Sie auch das Befestigungssystem des Einsatzes: Gewindestifte, Exzenter oder Spannhülse. Die Umgebung bestimmt die Dichtungsart: Einsätze mit Gummidichtung auf beiden Seiten (2RS) sind in staubigen Umgebungen üblich.

Fordern Sie ein Angebot an, indem Sie den vollständigen Code der Einheit oder die Maße von Welle und Gehäuse senden. Wenn sich das Lager im Gehäuse dreht, prüfen Sie die Passung und den Zustand des Außenrings. Vermeiden Sie das Demontieren des Einsatzes aus dem Gehäuse mit Hebeln, die die kugelige Laufbahn beschädigen. Wir vertreiben Link-Belt-Y-Gehäuse mit Einsatzlager und erstellen Ihnen ein Angebot für die genaue Einheit.

Link-Belt-Codes kombinieren Buchstaben und Zahlen, die den Lagertyp und die Größe angeben. Zum Beispiel ist ER27 ein Y-Lager (Einsatz), 6203U ein Pendelrollenlager und PU326 ein Gehäuse. Daher ist der vollständige Code das wichtigste Datum zur Identifizierung des Teils. Für die Interpretation anderer Suffixe oder Präfixe wenden Sie sich an das technische Team von MR.

Bei der Anforderung eines Angebots ist es am hilfreichsten, den vollständigen Code so zu senden, wie er auf dem Teil eingraviert ist. Wenn er nicht lesbar ist, messen Sie den Innen-, Außen- und Breitendurchmesser mit einem Messschieber. Auch ein Foto des Teils mit einem Lineal oder einer Münze als Referenz ist hilfreich. Es reicht nicht aus, 'ein kleines Link-Belt-Lager' zu sagen: Die Vielfalt der Serien ist groß.

Vermeiden Sie die Annahme, dass ein ähnlicher Code einer anderen Marke ohne Bestätigung gleichwertig ist. Die Abmessungen können übereinstimmen, aber das InnenDesign und die Dichtungen können variieren. Wenn Sie den Code einer anderen Marke haben, senden Sie ihn uns und wir nennen Ihnen die entsprechende Link-Belt-Alternative. Bei MR arbeiten wir mit Link-Belt und helfen Ihnen, die Referenz zu interpretieren.

Einer der häufigsten Fehler ist die Auswahl eines Lagers nur nach dem Wellendurchmesser, ohne Last und Drehzahl zu berücksichtigen. Ein Y-Einsatz kann praktisch sein, hält aber nicht die gleichen Lasten aus wie ein Pendelrollenlager. Ein weiterer Fehler ist die Missachtung der Umgebung: Ohne geeignete Dichtungen verkürzen Staub und Feuchtigkeit die Lebensdauer. Es ist immer ratsam, die tatsächlichen Arbeitsbedingungen zu überprüfen.

Bei der Montage ist ein typischer Fehler, das Lager direkt mit einem Hammer zu schlagen. Dies beschädigt die Laufbahnen und Rollen und kann zu vorzeitigen Ausfällen führen. Ein weiterer Fehler ist die Nichtüberprüfung der Ausrichtung zwischen den Gehäusen: Eine übermäßige Fehlausrichtung überlastet das Lager. Auch die unsachgemäße Schmierung ist häufig: Jeder Lagertyp hat seine Methode und Häufigkeit.

Um diese Probleme zu vermeiden, befolgen Sie die Anweisungen des Herstellers und konsultieren Sie bei Zweifeln. Wenn das Lager ausgefallen ist, versuchen Sie, die Ursache vor dem Austausch zu identifizieren: Verschleiß, Abblättern, Überhitzung oder Korrosion. Senden Sie uns Fotos des Schadens und wir beraten Sie. Bei MR erstellen wir Ihnen ein Angebot für Link-Belt-Wälzlager und -Gehäuse, damit die Anlage wieder funktioniert.
