So wählen Sie einen SKF Induktionswärmer für Wälzlager aus und verwenden ihn

Ein Wälzlager kalt, mit Schlägen oder einem Brenner zu montieren, ist eine der häufigsten Ursachen für vorzeitigen Ausfall. Der SKF Induktionswärmer für Wälzlager erwärmt das Werkstück gleichmäßig und kontrolliert, sodass sich die Bohrung gerade genug ausdehnt und ohne Kraftaufwand auf die Welle passt. So werden Schäden an Laufbahnen, Käfigen oder Dichtungen während der Montage vermieden. Dies ist eine Standardpraxis in der industriellen Instandhaltung bei Presssitzen.

Das Induktionsverfahren nutzt ein Magnetfeld, um nur das Wälzlager zu erwärmen, nicht die Welle oder die Umgebung. Im Gegensatz zum Ölbad oder Brenner verursacht es keine Verschmutzung, keine offene Flamme und ermöglicht eine präzise Temperaturkontrolle. Dies ist entscheidend, um die thermische Grenze des Wälzlagers nicht zu überschreiten, die die Wärmebehandlung des Stahls verändern kann. Zudem verringert die gleichmäßige Erwärmung das Risiko, dass das Werkstück auf halbem Weg klemmt.

In Prozessanlagen, Bergbau, Papier-, Zucker- oder Stahlindustrie, wo mittlere und große Wälzlager häufig gewechselt werden, beschleunigt ein Induktionswärmer die Aufgabe und macht sie sicherer. Der Bediener muss keine heißen Teile mit unbequemen Handschuhen handhaben und nicht auf lange Aufheizzeiten warten. Mit dem richtigen Gerät ist das Wälzlager in Minuten erwärmt und kann sofort montiert werden. Deshalb ist es ein weit verbreitetes Werkzeug bei geplanten Stillständen.

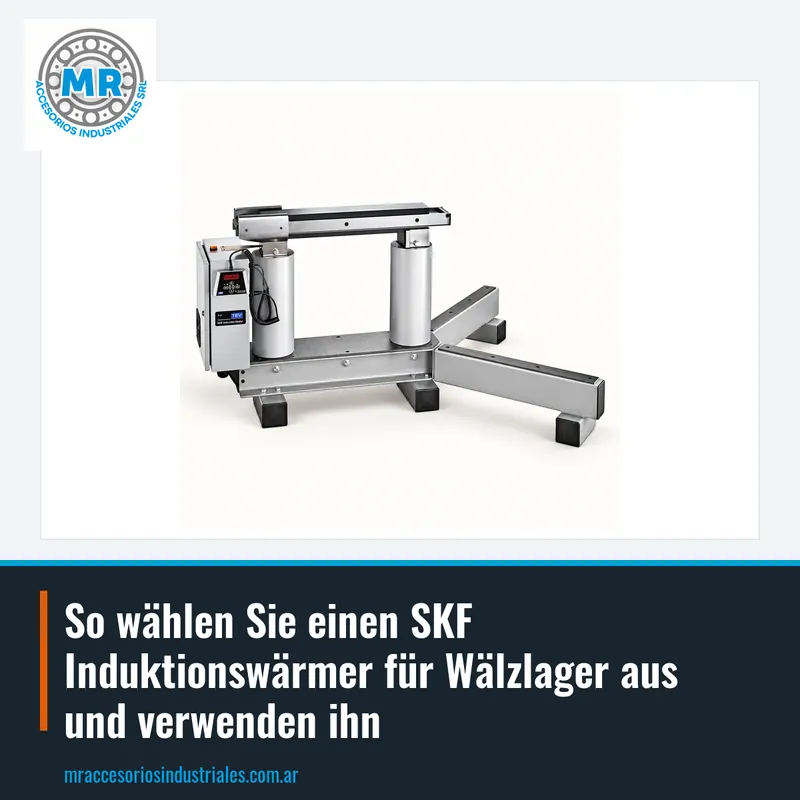

Der SKF Induktionswärmer erzeugt ein magnetisches Wechselfeld, das Ströme in der metallischen Masse des Wälzlagers induziert. Diese Ströme, Wirbelströme genannt, erwärmen das Werkstück von innen nach außen, homogen. Das Gerät hat einen Magnetkern, der durch die Bohrung des Wälzlagers eingeführt wird, und das Werkstück liegt auf einer isolierten Oberfläche. Es gibt keinen direkten Kontakt mit Heizwiderständen oder Flammen.

Die TIH-Serie, mit Codes wie dem TIH T1, dem TIH P20 oder dem TIH CB16A, umfasst Wärmer mit elektronischer Steuerung. Im Allgemeinen kann eine Zieltemperatur oder eine Zeit programmiert werden, und das Gerät schaltet automatisch ab, wenn diese erreicht ist. Viele arbeiten mit einem Magnetfühler, um die tatsächliche Temperatur des Innenrings zu messen, was der relevante Wert ist. Jedes Modell hat seinen Arbeitsbereich, den man vor der Auswahl im Datenblatt prüfen sollte.

Die TMBH-Serie, mit Codes wie dem TMBH 1, dem TMBH 1-5 oder dem TMBH 40, ist die andere Familie von SKF Induktionswärmern, die wir vertreiben. Die Wahl zwischen einer Serie und der anderen sowie zwischen den Modellen jeder Serie hängt vom Gewicht und dem Bohrungsdurchmesser des größten zu erwärmenden Wälzlagers ab und davon, wie viele Montagen durchgeführt werden. Bei Zweifeln senden Sie uns den Wälzlager-Code und wir beraten Sie.

Um einen SKF Induktionswärmer für Wälzlager auszuwählen, sind zwei Daten entscheidend: der Bohrungsdurchmesser und das Gewicht des größten zu montierenden Wälzlagers. Jedes Modell hat einen Arbeitsbereich, den der Hersteller im Datenblatt angibt. Es ist nicht ratsam, ein zu kleines Gerät zu kaufen, das an der Grenze arbeitet, da die Erwärmung langsam wäre und der Zyklus durch Thermoschutz abgebrochen werden könnte. Ebenso wenig ein überdimensioniertes, wenn nur mit leichten Teilen gearbeitet wird.

Innerhalb der TIH- und TMBH-Serien gibt es Geräte für verschiedene Werkstückgrößen. Wenn in der Anlage Wälzlager von Pumpen, Elektromotoren oder Getrieben gewechselt werden, reicht ein Gerät der mittleren Klasse. Bei Wälzlagern von Walzwerken oder großen Ventilatoren sollte ein robusteres Modell gewählt werden.

Ein häufiger Fehler ist, den Wärmer nur nach dem Bohrungsdurchmesser auszuwählen und das Gewicht zu vergessen. Ein Wälzlager mit großer Masse benötigt mehr Energie, um in angemessener Zeit die Montagetemperatur zu erreichen. Daher sollte man beim Angebot den Wälzlager-Code und sein ungefähres Gewicht zur Hand haben. Bei MR helfen wir Ihnen, das richtige Modell für das zu erwärmende Werkstück auszuwählen.

Vor dem Erwärmen reinigen Sie das Wälzlager und den Wellensitz gründlich. Nehmen Sie das Wälzlager aus der Verpackung und legen Sie es zentriert auf den Kern des Wärmers. Bringen Sie den Magnetfühler in Kontakt mit dem Innenring, dem Teil, der sich ausdehnen soll. Programmieren Sie die empfohlene Temperatur für dieses Wälzlager entsprechend dem Sitz und überschreiten Sie niemals die vom Hersteller angegebene Grenze.

Wenn das Gerät aufgrund der Temperatur abschaltet, entnehmen Sie das Wälzlager mit Thermoschutzhandschuhen oder einem isolierten Griff. Bringen Sie es schnell zur Welle und schieben Sie es bis zum Anschlag gegen die Schulter oder die Befestigungsmutter. Nicht erzwingen oder schlagen: Wenn es nicht passt, war die Temperatur nicht ausreichend oder der Sitz ist größer als vorgesehen. Lassen Sie das Wälzlager natürlich abkühlen, ohne es abrupt abzukühlen.

Nach der Montage prüfen Sie, ob sich das Wälzlager frei dreht und nicht verkantet ist. Einige SKF Wärmer enthalten eine automatische Entmagnetisierungsfunktion, die den Restmagnetismus entfernt, der Metallpartikel anziehen kann. Wenn das Gerät diese nicht hat, muss mit einem separaten Zubehör entmagnetisiert werden. Ein magnetisiertes Wälzlager ist ein ernstes Problem in Präzisionsmaschinen.

Die Temperaturkontrolle ist der Schlüssel für eine sichere Montage. Wenn Sie zu stark erwärmen, können Sie die Härte des Stahls verändern und das Wälzlager ruinieren. Wenn Sie zu wenig erwärmen, dehnt sich die Bohrung nicht ausreichend aus und die Montage klemmt. SKF Wärmer mit Magnetfühler messen die tatsächliche Temperatur des Innenrings, nicht die der Luft oder des Kerns. Dadurch kann der Prozess bei jeder Montage exakt wiederholt werden.

Die Entmagnetisierung ist ein weiterer Punkt, den viele übersehen. Nach der Induktionserwärmung kann das Wälzlager Restmagnetismus aufweisen. Dieser Magnetismus zieht Späne und Stahlpartikel an, die dann als Abrasivstoffe im Wälzlager wirken. Deshalb enthalten SKF Geräte einen Entmagnetisierungszyklus, der automatisch oder manuell aktiviert wird. Es ist ein obligatorischer Schritt vor dem Schmieren und Schließen der Maschine.

Zur Überprüfung der Temperatur ohne Fühler kann ein Infrarot-Pyrometer verwendet werden, aber es ist weniger genau. Der Magnetfühler ist die empfohlene Methode, da er am exakten Punkt misst. Wenn der Wärmer keinen Fühler hat, sollte er als Zubehör gekauft werden. Bei MR beraten wir Sie zu den kompatiblen Zubehörteilen für jedes SKF Wärmer-Modell.

Der schwerwiegendste Fehler ist das Erwärmen mit einem Brenner. Die direkte Flamme erzeugt Hotspots, verformt das Werkstück und kann die Dichtung oder den Käfig verbrennen. Außerdem ist es unmöglich, die Temperatur präzise zu kontrollieren. Ein weiterer häufiger Fehler ist, das Wälzlager kalt zu schlagen, um es auf die Welle zu bringen, was die Laufbahnen markiert und vorzeitige Vibrationen verursacht. Keine dieser Praktiken ist in der professionellen Instandhaltung akzeptabel.

Zu starkes Erwärmen ist ebenfalls ein ernstes Problem. Wenn das Wälzlager die thermische Grenze überschreitet, verliert der Stahl an Härte und die Lebensdauer wird drastisch reduziert. Deshalb schalten SKF Induktionswärmer automatisch ab, wenn die programmierte Temperatur erreicht ist. Diese Schutzfunktion darf nicht deaktiviert oder höhere Temperaturen programmiert werden, um den Prozess zu beschleunigen. Geduld bei der Montage vermeidet kostspielige Ausfälle.

Ein weiterer Fehler ist, nach dem Erwärmen nicht zu entmagnetisieren. Der Restmagnetismus ist unsichtbar, zieht aber Partikel an, die die Schmierung verunreinigen. Es ist auch ein Fehler, den Wellensitz vor der Montage nicht zu reinigen: Ein Grat oder eine Markierung kann verhindern, dass das Wälzlager richtig aufliegt. Mit einem SKF Induktionswärmer und einem geordneten Verfahren werden diese Probleme von Grund auf beseitigt.

Um ein Angebot für einen SKF Induktionswärmer für Wälzlager anzufordern, ist es am praktischsten, uns den Code des größten Wälzlagers mitzuteilen, das Sie erwärmen werden. Mit diesem Datum empfehlen wir Ihnen das passende Modell der TIH- oder TMBH-Serie. Sie können uns auch ein Foto des Werkstücks und die Maße der Bohrung und des Außendurchmessers senden. So vermeiden wir Auswahlfehler.

Wenn Sie bereits ein Modell im Sinn haben, wie den TIH T1 oder den TMBH 1, senden Sie uns diesen Code und wir erstellen Ihnen umgehend ein Angebot. Wir vertreiben SKF Montage- und Instandhaltungswerkzeuge, einschließlich Zubehör wie Temperaturfühler und Magnetkerne. Wir beraten Sie bei der Auswahl.

Sie können uns per WhatsApp oder E-Mail mit Ihrer Anfrage kontaktieren. Bei MR in Buenos Aires, Argentinien, vertreiben wir SKF Induktionswärmer für verschiedene Industrien. Teilen Sie uns mit, welches Wälzlager Sie montieren müssen, mit Code, Maß oder Foto, und wir antworten Ihnen umgehend.
